USB標準化組織在2014年正式頒布Type-C接口標準。隨著這些年的快速發展，目前在我們的生活中已經處處能發現Type-C接口的存在。智能手機，平板電腦，筆記本，VR/AR設備，音箱，小家電，無人機等等，都配置有Type-C接口。與前幾代傳統USB接口相比，Type-C能夠同時支持高功率充放電、數據傳輸、影像傳輸等功能，真正實現“一口多用”的強大用途。
USB Type-C作為一種更為先進的物理接口，全功能滿PIN (24PIN)下可以提供多種控制及傳輸通道，在PD協議的配合下，可進行電力協商及接口工作模式的協商，從而啟用相應的通道功能。

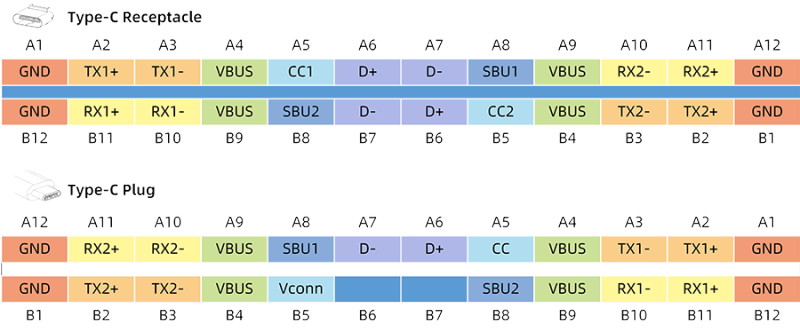

上圖中上半部分是Type-C母頭，下半部分是Type-C公頭，公頭比母頭少一組D+D-，這個設計是為了方便正反插。其中:
Type-C是USB標準組織定義的接口標準，主要也是為了傳輸USB的高速數據，為了和USB高速數據傳輸模式有個區別，相關的標準上就提出了Type-C ALT (Alternative)可選模式，可以是DisplayPort ALT(DP ALT), HDMI ALT, THUNDERBOLT ALT模式，當前主流的就是DP ALT模式了。
多功能Type-C主機接口
在一個完整的主機系統里面，Type-C控制器和PD控制器密不可分，分別用于接口的連接檢測和電力協商。而接口上其他的多功能基本就是多源數據的Native傳輸，其本質上是把USB和DP等視頻的線路傳輸整合在一
個Type-C接口里面�？紤]到Type-C接口的正反插特性，在接口內部又增加多路復用器或者高速開關(MUX/SS Switch) 將USB和DP信號的物理線路可以按照規劃排布在Type-C接口中。同時利用PD控制器與對端PD控制器進行工作模式的協商，協商成功后兩端就可以按照協商好的新模式來控制 MUX/SS Switch排好輸出線路的順序，這樣就可以達到傳輸USB數據，DP數據，或者USB+DP的混合數據。

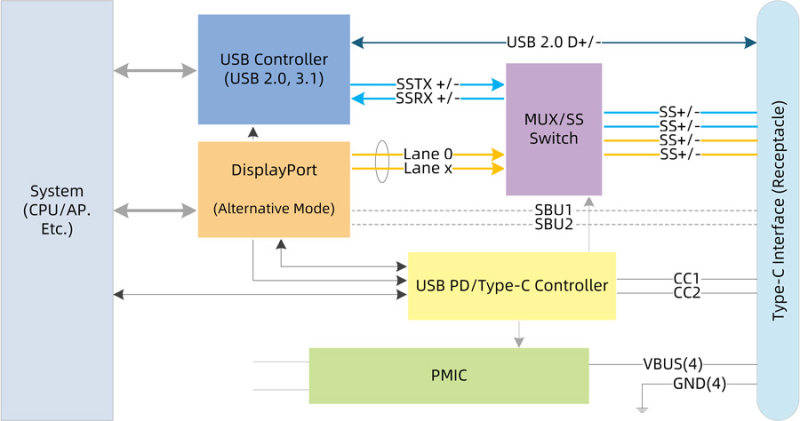

從以下的功能框圖看到，主機系統中USB和DP控制器，MUX/SS Switch，PD控制器，乃至電源控制器均是協同工作。其中的高速數據都是USB Host控制器以及 DP Source控制器的源格式。

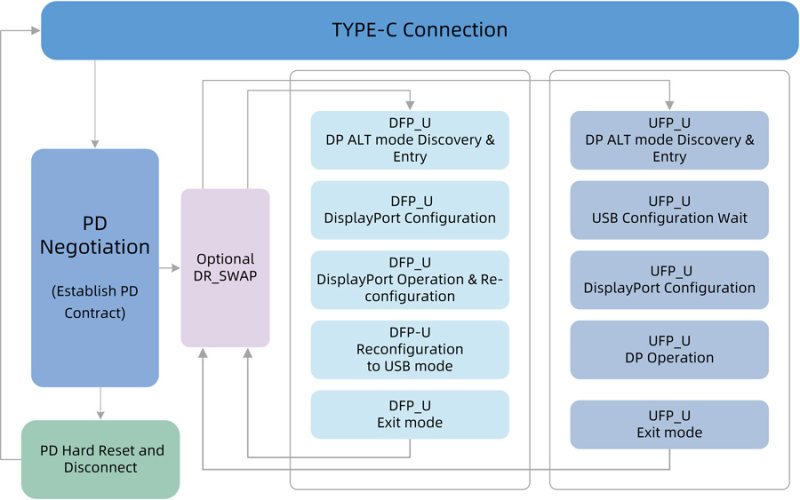

DP ALT模式協商流程
Type-C DP ALT模式協商流程都是通過USB PD協議的通信功能來完成，它是采用PD協議中VDM(Vender-Define message)的協議交互讓相連的設備進入 DP等數據傳輸功能。

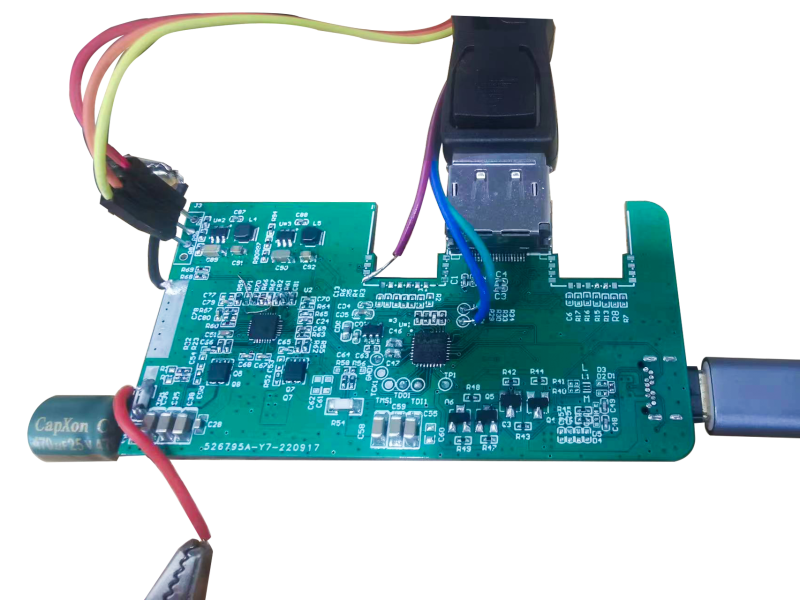

DP ALT系統解決方案
廣芯微UM3506系列產品是一款USB PD/Type-C接口控制芯片，可以支持PD SRC/SNK/DRP角色，并支持最新的USB PD3.1協議，支持DP ALT模式，非常適合筆記本，擴展塢，AR/VR設備，顯示器等多功能Type-C接口解決方案。UM3506采用軟硬結合的靈活可編程架構，芯片內部采用TCPM/TCPC分層架構，集成了一個原生的TCPC-like前端處理模塊，內置高性能32位RISC-V內核和大容量Flash閃存、SRAM存儲器及增強的外設接口和豐富的系統資源，極大地方便客戶進行二次開發。

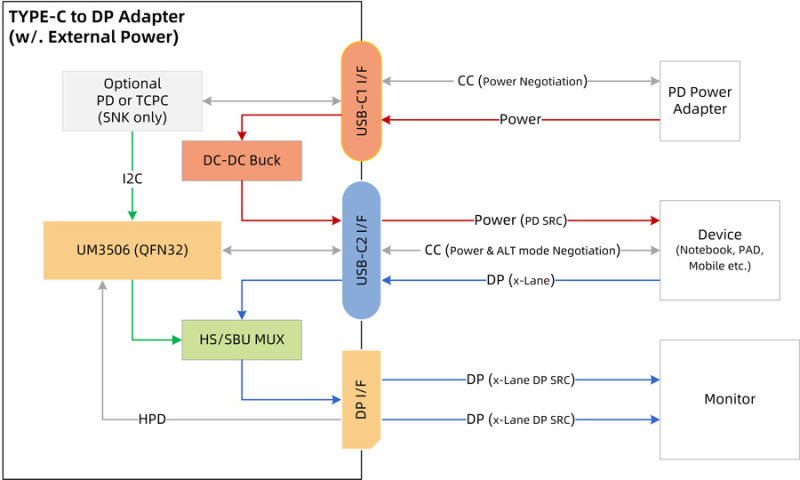

UM3506-Based DP ALT系統方案規格：
USB C1 反向充電口
PD3.0/3.1 140W SINK
支持I2C接口通信
USB C2支持全功能模式接口
PD SOURCE 65W
DP SINK (RX) 接收
支持2-lane, 4-lane的DP傳輸模式, 支持8K HDR 視頻傳輸
支持 AUX 1/2
支持HPD檢測
DP Native接口
UM3506系統方案軟件平臺配置：
FreeRTOS嵌入式開源操作系統
全功能PD Library庫
開源的DP ALT協議庫
靈活易用的CLI用戶界面
Eclipse-based的IDE集成開發環境
UM3506芯片致力于打造開放平臺和差異化應用的設計理念，設計人員可以更合理有效地利用芯片上MCU的資源，簡化差異化應用軟件的設計，縮短系統開發時間，同時更好地保證系統的實時性和可靠性，完美實現PD+的應用開發。 |
