氣候變暖、自然資源稀缺和污染是全世界都在面臨的日益嚴重的環境問題。電動單車是一種可以替代傳統內燃機汽車的綠色節能工具，是緩解環境問題的解決方案之一。中國是全球最大的電動單車市場，銷量由 2017 年的 3050 萬輛增長至 2021 年的 4980 萬輛，復合年增長率為 13.0%，并在 2021 年占據全球總銷量的 75.9%。

直流-直流(DC/DC)轉換器是一種直流(DC)電源變壓電路。在不同的電動車電源配置中，連接電池和直流輸電線至少需用一個DC/DC轉換器。通過臨時存儲輸入電能，然后在不同電壓的輸出端釋放電能，DC/DC轉換器可以改變直流電壓值，從某一個電壓值變?yōu)榱硪粋�(gè)不同的數值。儲能器件不是磁場型儲能器件(電感器、變壓器)就是電場型儲能器件(電容器)。通過調整占空比(開關管的通/斷時間比值)可以控制輸入和輸出之間的功率流。這樣做是為了控制輸出電壓、輸入電流、輸出電流或保持恒定功率。在電動車上，該轉換器主要用于供給輔助負載設備，例如喇叭、LED燈和其他外圍設備。

ST先進DC/DC轉換器為電動單車發展賦能

想緩解電動車用戶的續航里程焦慮，使用DC/DC轉換器是一個理想的解決方案。意法半導體推出了新一代高集成度DC/DC轉換控制器L3751，提升了分立功率器件的開關性能。意法半導體的控制器芯片利用高性能柵極驅動器，控制MOSFET的高速開關操作，降低儲能元器件的尺寸和射電輻射量。

L3751是一款工作電壓范圍6V至75V的通用DC/DC同步轉換控制器，應用范圍非常廣泛。新產品可以節省應用電路的外部元器件，簡化開發過程，同時縮減PCB尺寸。L3751 具有40 納秒的最短導通時間，在100 kHz - 1 MHz開關頻率范圍內具有極高的電壓轉換比。該控制器采用脈沖跳躍模式，在輕負載時，可最大限度地提高能效，有效控制輸出電壓紋波。強制 PWM (FPWM) 模式在負載范圍內可以保持開關頻率恒定，并最大限度地減少輸出電壓紋波。片上集成的柵極驅動器可以最大限度地減少外部組件的數量，并且專為標準 VTH MOSFET優化設計。為了確保電動單車等關鍵應用的安全，控制器內置全面的安全保護功能，包括輸出過流保護、輸入電壓 UVLO保護、內部電壓監控、熱關斷。

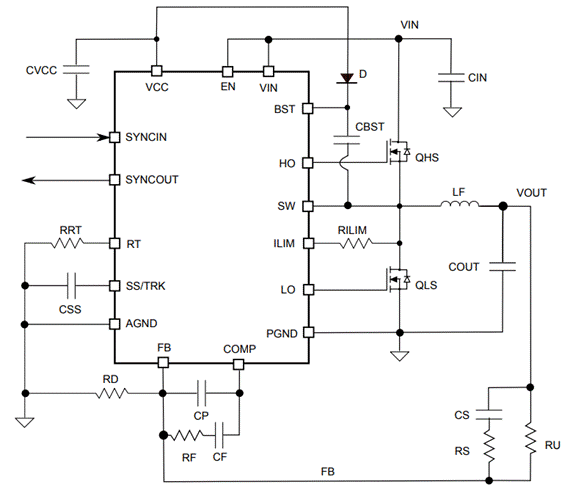

圖1：典型應用電路原理圖

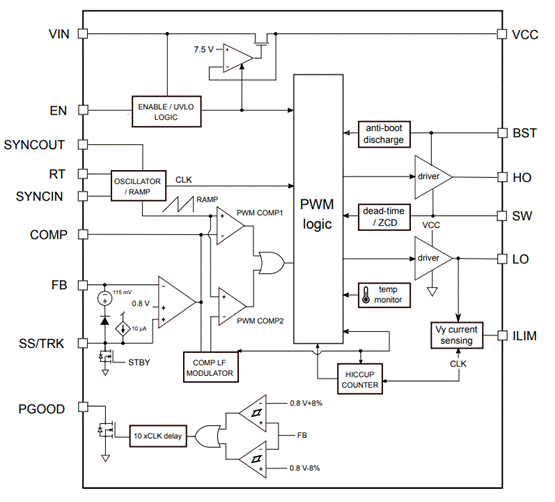

圖2：簡化框圖

L3751功能描述

L3751是一款基于恒定頻率電壓控制式架構的原生降壓轉換控制器。該芯片將反饋引腳(FB)檢測的輸出電壓VOUT與內部參考電壓(0.8V)比較，然后在COMP 引腳上提供誤差信號，最后根據COMP電壓值與內部可編程頻率鋸齒波的比較結果，控制外部功率開關管的導通時間。如圖 2 所示，內部主要模塊包括：

✦ 穩壓器: 為內部電路供電，提供內部固定參考電壓。該模塊還實現了電壓監測電路 (UVLO)，用于監測輸入電壓和內部電壓；
✦ 集成外部 N 溝道 MOSFET的驅動器和自舉電容電路：為高邊開關驅動器供電；
✦ 集成鋸齒波生成電路：根據內部可編程振蕩器或輸入同步信號調節占空比；為改善控制器對線路電壓瞬變的響應性能，實現了輸入電壓前饋電路；
✦ 電壓模式誤差放大器；
✦ PWM 比較器和相關模擬和數字電路：用于控制內部 MOSFET的驅動器；
✦ 軟啟動電路和參考電壓鉗位器：用于在啟動階段限制浪涌電流；
✦ 可調節的無傳感器或精準谷流限制感測模塊和打嗝電路；處理過載和短路情況；
✦ 防止熱失控的熱關斷電路；
✦ 輸出電壓監控電路：如果輸出電壓測量值在目標值的87%以上，就會(huì )發送PGOOD 電源良好信號。

控制器的二極管仿真模式(DEM)可提高在輕負載時的應用能效。在輕負載時，DEM模式以 DCM 和脈沖跳躍方式運行，最大限度地提高輕負載能效，并控制輸出電壓紋波，以最大限度地減少轉換損耗。在負載范圍內的強制 PWM (FPWM) 模式可以保持開關頻率恒定，并最大限度地減少輸出電壓紋波，建議在傳感器或模擬電路的電源等低噪聲應用中使用DEM模式。

參考設計

意法半導體為用戶提供基于L3751的參考設計，如圖 3 所示，適用于輸入電壓 36-72V DC、輸出電壓12 VDC、10A 的 DC-DC 轉換器。

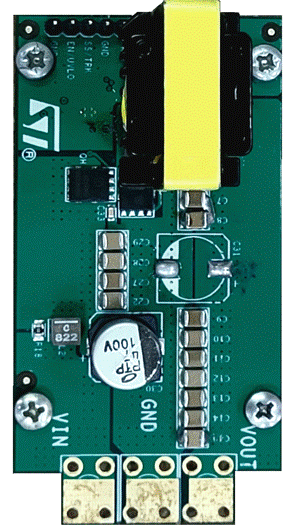

圖 3：L3751直流轉換器參考方案

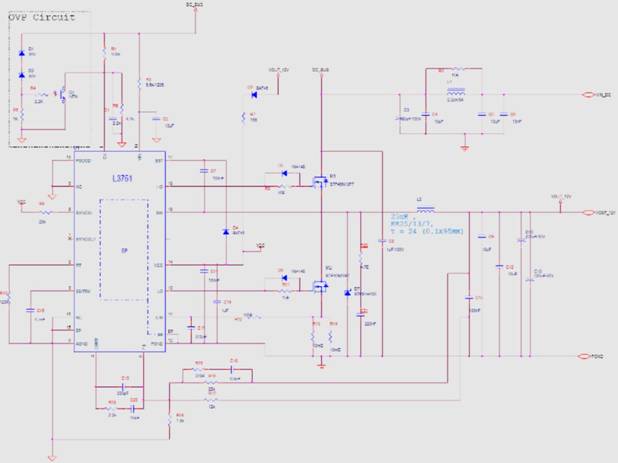

圖 4：參考板原理圖

電路描述

輸入級組件包括組成PI 網絡(luò )的大容量電容器、濾波電路(C4、C5 和 L1)，以減輕高頻開關操作引起的高頻射電輻射。輸入直流總線電壓連接控制器的VIN引腳(引腳20)，在路徑中有串聯電阻。VIN為控制器內部電路供電，同時供給內部LDO穩壓器，以產生 7.5V的Vcc 輸出電壓。VIN還是內部柵極驅動器的電源。在引腳 20上需要連接一個小的MLCC 電容。通過輸入分壓電路在使能引腳(引腳 1)上施加偏壓，以便在 40V時啟用控制器，避免電池深度放電。一旦EN/UVLO引腳電壓超過1.2 V 典型值，軟啟動階段就會(huì )開始，SS/TRK 引腳電壓上升，控制器啟動。為了在40V最小輸入電壓時控制器能夠運行，電阻器 R1 和 R6的阻值分別選擇100K 和 4.7K。為確�？刂苹芈方^對穩定，并不受電容器類型的影響，控制器實現了 III 型補償器，為開發者提供了兩個零點和三個極點，確保相位裕度足以提高階躍負載的性能。

性能和測試結果

我們在各種負載條件下測試了電路板，并得到了能效和性能測試結果。

圖5：輸入電壓對能效和負載變化

結語

在中國，來自政策端、技術端、市場端、需求端的新變革一起助推電動單車行業加速發展。中國日均兩輪出行次數超過10億，電動單車是80%國民出行的選擇。據5G物聯網產業聯盟數據，預計中國電動自行車市場規模2021年增量市場將達6000萬輛。而高效的DC/DC轉換器等新技術可幫助電動車電子系統滿足更小、更高效、性能更好的需求，從而推動市場發展。
