英飛凌推出具有USB － C PD 和升降壓充電控制器的高壓MCU，簡化嵌入式系統設計

文章來源：永阜康科技更新時間：2023/3/30 9:19:00

在線咨詢：

張代明 3003290139

小鄢 2850985542

李湘寧 2850985550

13713728695

USB-C已被消費電子行業廣泛采用為首選連接器，有望取代大多數高達 240 W 的傳統電源適配器。隨著全球過渡到采用基于 USB-C 的直流電源，快速充電協議日漸普及，電源的功能性和用戶體驗也得到進一步提升。為滿足這一趨勢帶來的需求，英飛凌科技股份公司（FSE 代碼：IFX / OTCQX 代碼：IFNNY）推出 EZ-PD™ PMG1-B1，進一步完善了具有 USB-C 電力傳輸（PD）功能的 EZ-PD PMG1 系列高壓微控制器（MCU）產品。

PMG1-B1 PD MCU 是集 USB-C PD 控制器、升降壓電池充電控制器、高壓保護電路和微控制器于一體的單芯片解決方案。該產品主要面向電池供電應用，如電動工具、個人護理產品、智能家電和其他便攜式設備。

英飛凌科技有線連接解決方案產品線高級副總裁兼總經理 Ganesh Subramaniam 表示：“作為 USB-C PD 微控制器的市場領導者，我們很高興為市場帶來全新 PMG1-B1 PD MCU。該產品可為OEM簡化電池供電系統中的 USB-C PD 集成。這款MCU 能提供非常高的集成度，可通過單個芯片實現 USB-C PD 連接、電池充電、高壓保護和 MCU 功能�！�

該半導體器件通過了 USB PD 3.1 認證，并采用英飛凌經過市場驗證的 EZ-PD^TM 堆棧，能夠確保其符合最新的 USB-C 和 PD 規范并具有互操作性。它集 USB-C PD 控制器、升降壓電池充電控制器、32 位 Arm® Cortex®-M0 處理器和 128 KB 閃存 MCU 于一身，并且結合了一系列模擬和數字外圍設備，如定時器、UART、SPI、I²C 接口和 PWM。此外，PMG1-B1 還集成了其他高壓電路，如 VBUS 供電的穩壓器、FET 柵極驅動器和高級故障保護電路（含過壓、過流保護和 VBUS 到 CC 短路保護），從而確保運行穩健可靠。

PMG1-B1 PD MCU 憑借 40 V 容限和可編程開關頻率（150 至 600 kHz）支持 4 V 至 24 V 的寬輸入電壓范圍，可以為 USB-C 端口提供高達 100 W（20 V，5 A）功率，因此能夠給一體化 USB-C PD MCU 解決方案中的 2 串至 5 串電池充電。這款MCU具有高集成度，能夠為客戶提供一個外形小巧的單芯片解決方案，并節約成本。

為支持實現 MCU 的應用開發，英飛凌還向開發人員提供了 ModusToolbox™ 固件開發環境。該開發環境可配合相應的板級支持包（BSP）以及 EZ-PD PMG1 軟件開發工具套件（SDK）一起使用，無需用戶掌握專家級的器件知識。

供貨情況

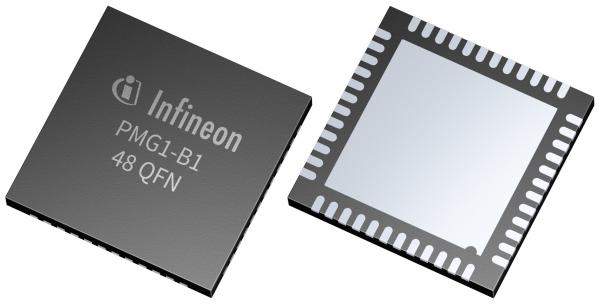

具有 USB-C PD 的 EZ-PD PMG1-B1 高壓 MCU 提供兩種變體，采用卷軸或者托盤式封裝。這兩種變體均采用 VQFN-48 封裝，現已開放訂購。
