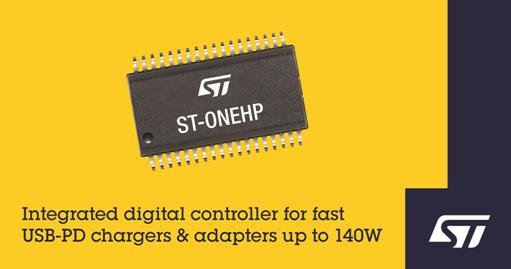

意法半導體推出了率先業界通過USB-IF的USB Power Delivery Extended Power Range (USB PD 3.1 EPR)規范認證的集成化數字控制器芯片ST-ONEHP。
作為 ST-ONE 系列中的第三款控制器，ST-ONEHP的輸出電壓為28V，可簡化最高額定功率 140W的充電器和電源適配器的開發設計。該轉換器采用ST-ONE 架構，是一種非互補有源鉗位反激式零壓開關(ZVS) 拓撲，可確保應用在高功率輸出和高開關頻率下能效出色。芯片集成了次級整流器和 USB PD通信接口等基本功能，節省了物料成本以及 PCB 尺寸和布局復雜性。內置的同步整流管有助于最大限度地提高能效，強化的電流隔離電路讓設計人員開發一個既緊湊又安全的解決方案。
在 ST-ONEHP 內部，Arm® Cortex®-M0+ 微控制器負責整體控制。該微控制器預裝了經過認證的 USB PD 固件，從而簡化了最終產品獲得 USB 標志資格的審批手續。該微控制器有64KByte 閃存，可以存儲定制功率轉換固件。
ST-ONEHP 非常適合與意法半導體的單封裝集成了公司的第三代氮化鎵 (GaN) 功率晶體管和優化的柵極驅動器的MasterGaN芯片一起使用。與傳統的硅晶體管相比，該SiP解決方案降低了在節能應用中采樣GaN 技術的難度，具有越的熱性能和開關能效等優勢。
與ST-ONE 轉換器優勢互補，MasterGaN 有助于最大限度地提高性能和開關頻率，可以使用更小的無源元件。通過整合 ST-ONEHP 控制器和 9mm x 9mm MasterGaN1半橋功率級，意法半導體生產出了比標準 65W 筆記本電腦充電器更小的 EVLONE140W充電器參考設計。
該充電器參考設計的體積是90cm3，相當于業界先進的25W/in3功率密度，峰值能效超過94%。從環保角度來看，這款充電器的塑料用量?jì)H為普通充電器的四分之一，能效比普通充電器高 2%。如果全球生產的所有充電器都使用這些產品，二氧化碳排放量將減少 350 萬噸。
采用 SSOP36 引線封裝的 ST-ONEHP 樣品已經向部分客戶交付。 |
