前言

隨著便攜式電子設備功能越來越多樣化，電池容量也不斷增大從而來提高整機的使用時長。為了不降低用戶體驗，在保證產品安全性前提下，就需要更快更有效的充電方案來降低充電時間和充電時產品溫度。

為此，英集芯科技推出能夠支持1A充電電流的單節鋰電池同步開關降壓充電IC IP2311，加強產品散熱效果，并滿足客戶縮短充電時間的需求。

IP2311

IP2311簡介

IP2311是一款5V輸入，VIN高耐壓，支持單節鋰電池同步開關降壓充電管理的IC，其集成功率MOS，并采用同步開關架構，使其在應用時僅需極少的外圍器件，能有效減小整體方案的尺寸，同時降低BOM成本；其工作頻率為800KHz，輸入電壓為5V，輸入可以自動調節充電電流來匹配適配器的負載能力。

IP2311主要參數

• 充電效率93%
• 電池端充電電流外接電阻可設置500mA/700mA/900mA/1100mA
• 自動調節充電電流，匹配適配器輸出能力
• 支持定制4.20V/4.30V/4.35V/4.4V電池
• 支持2燈LED充電狀態指示
• 功率MOS內置
• 800KHz開關頻率，可支持1uH電感
• 輸入過壓、欠壓、過充保護
• IC過溫保護
• 充電超時保護
• ESD4KV
• VIN直流耐壓12V，瞬態耐壓高達18V
• 采用DFN8(0303)封裝

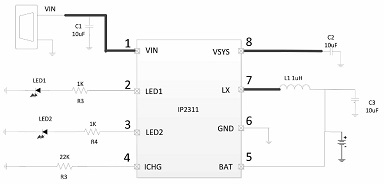

IP2311典型電路

IP2311充電效率

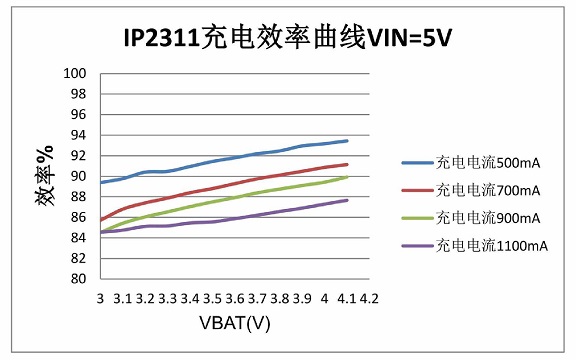

IP2311集成一個BUCK同步開關降壓充電控制器，其開關頻率為800KHz，輸入電壓為5V，電池電壓為3.7V，當充電電流為500mA時，充電效率接近93%。
