概要

IU5302T是一款5V輸入，支持單節磷酸鐵鋰電池或鋰電池電池的降壓充電管理IC。IU5302T集成功率MOS，用同步開關架構，使其在+用時-需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5302T轉換器有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。

IU5302T內置四環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適環路。IU5302T輸入自適應點通過外部分壓電阻靈活可調。

IU5302T通過調節電池外部反饋電阻的分壓比例，得到不同的恒壓充電電壓值，從而適配不同規格的單節電池。

IU5302TC有完善的保護功能，包括輸入欠壓/過壓保護、電池過壓和短路保護、電池溫度保護NTC功能、芯片溫度保護， 充電超時保護。此外芯片通過外接的LED指示燈對充電過程實現全程監控。采用 DFN2X2_10L封裝。

描述

 輸入電源電壓3.5V-7V

 同步降壓充電

 充電電流外部可調

 ±1%電池恒壓精度

 輸入自適+電流限制功能，自適+點外部可調

 NTC功能

 恒壓充電電壓獨立可調，適配不同規格的單節錘電池

 最大充電時間限制

 內置功率MOS

 充電狀態指示

 芯片過溫保護，芯片溫度自適+調節

 輸入欠壓和過壓保護

 電池短路和過壓保護

應用

磷酸鐵鋰電池、4.2V/4.3V/4.35V/4.4V鋰電池電池包、其他類型單節電池包。

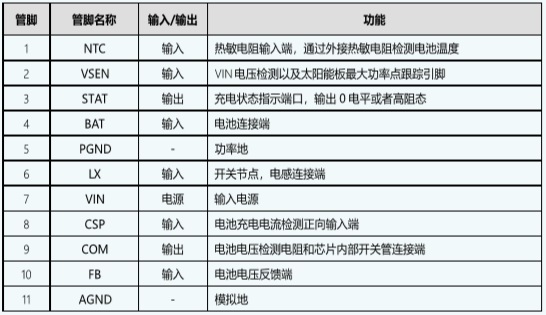

引腳排列及定義

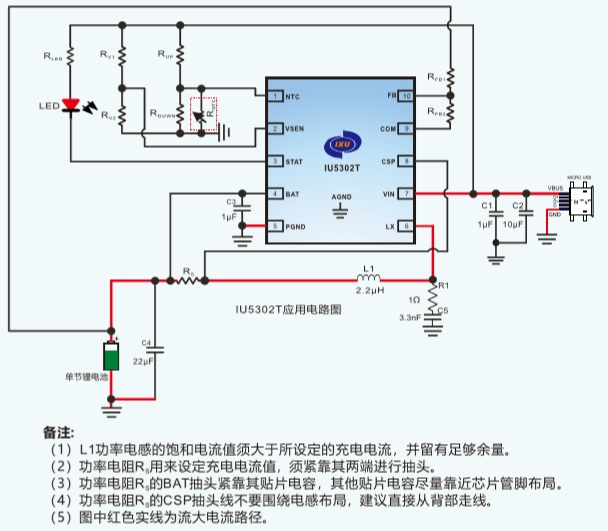

典型應用圖
