引言
D類功放芯片因其高效率、貼片小尺寸封裝等優點，在便攜式音頻產品上已經成為應用主流。然而D類功放芯片干擾FM收音系統仍然是一個行業難題。多年前國內芯片原廠就陸續推出F類音頻功放系列-即帶AB/D類切換功能的音頻功率放大器，在音頻系統處于FM/AM收音播放模式的時候，功放芯片切換到AB類模式，可以避免收音干擾；另外模式播放的時候，功放芯片處于D類模式，高效率提高電池續航能力。F類音頻功放芯片在低電壓如1/2節鋰電池供電的音頻產品上應用已經相當廣泛，輸出功率較小，在20W/4歐以?xún)�。能夠滿足更寬泛電壓應用、更大功率的F類音頻功放芯片，則一直處于空白。
深圳市永阜康科技有限公司針對帶收音功能的戶外藍牙音箱、車載音頻系統的應用痛點，推廣一款無需散熱器貼片ESOP-10簡易封裝、內置防破音AB類/D類切換單聲道40W音頻功放IC-HT3163。在D類模式，18V供電、THD+N=10%條件下，能夠持續提供40W/4Ω功率輸出。在A(yíng)B類模式，12V供電、THD+N=10%條件下，能夠持續輸出17W/4Ω功率。能通過一個主控IO口實現關斷、開啟、D類/AB類、防破音開啟/關閉等各種模式的切換，節省藍牙主控的資源；其3V-18V寬泛的工作電壓，滿足1-3節鋰電池、12V鉛酸電池的應用；根據不同喇叭腔體三種防破音可選，滿足不同消費群體的音質需求；擴頻工作模式方便EMI認證測試；輸出無濾波節省外圍成本；采用ESOP-10貼片封裝，外圍元器件少，應用加工簡單。
典型應用
針對2-3節鋰電及鉛酸電池供電的藍牙音箱產品，HT3163搭配升壓芯片HT7181/7182系列組成功放升壓組合方案，無需外圍MOS管、升壓效率最高達90%，外圍簡單、應用方便。
升壓芯片參數介紹
|
產品型號
|
輸入電壓
|
輸出電壓
|
最大輸入電流
|
開關類型
|
|
HT7181
|
2.7V-16V
|
≤17.5V
|
14A
|
非同步
|
|
HT7182
|
2.7V-19V
|
≤22V
|
15A
|
非同步
|
一，組合方案說明
1，升壓芯片采用HT7181/7182,HT7181升壓值最高17V,HT7182最高升壓值21V,內置大電流MOS，ESOP-8封裝、管腳兼容；
2，采用帶AB/D類切換功能的單聲道40W功放芯片HT3163(立體聲應用采用2顆)，能夠完全避免FA/AM收音干擾。兩節鋰電供電升壓到16V輸出2*30W；3節鋰電或鉛酸電池升壓18V輸出2*40W；

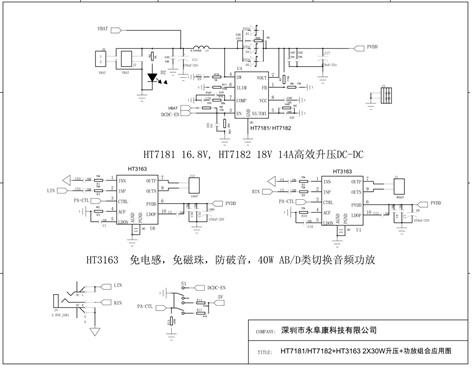

二，功放升壓IC組合應用原理圖

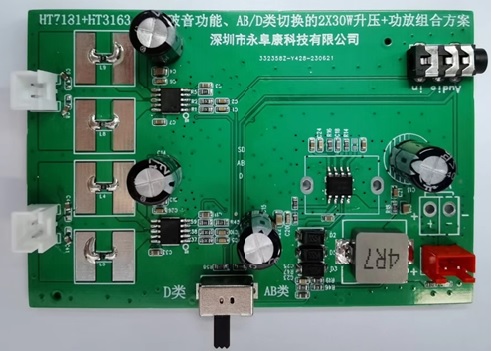

三，功放升壓芯片組合方案DEMO實物圖
HT3163芯片介紹
1.管腳排列

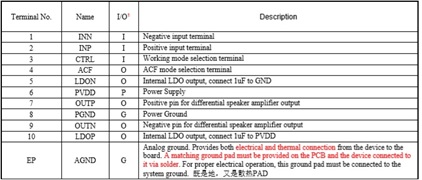

2.管腳定義

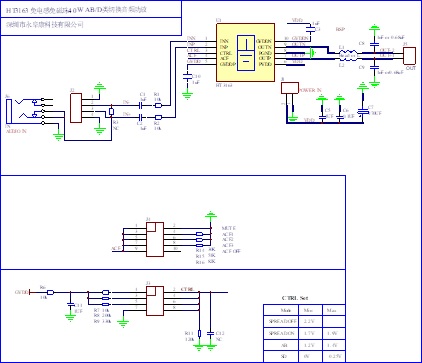

3.HT3163 DEMO板原理圖

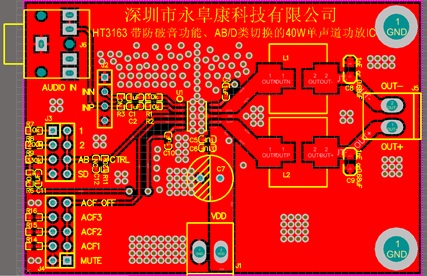

4. HT3163 DEMO板PCB頂層設計圖

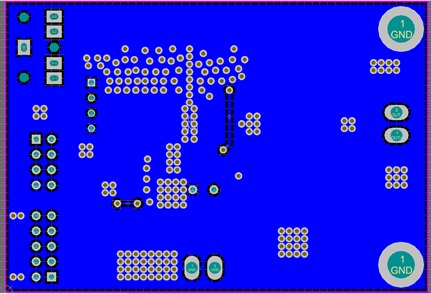

5. HT3163 DEMO板PCB底層設計圖

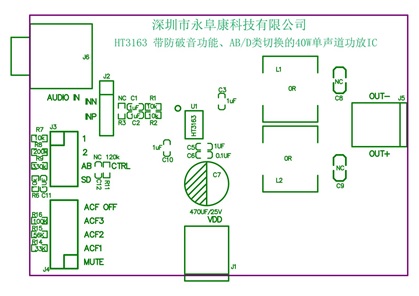

6. HT3163 DEMO板貼片圖

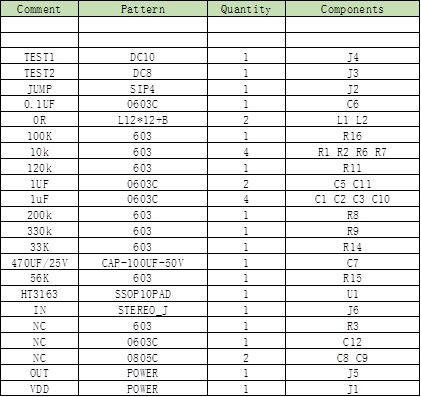

7. HT3163 DEMO板物料清單

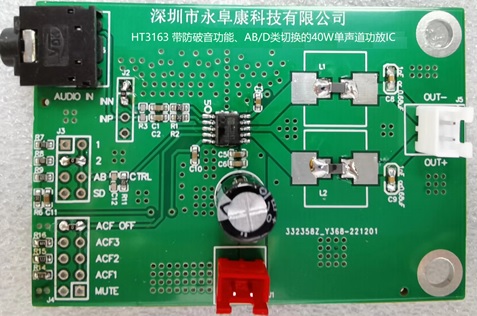

8. HT3163 DEMO板實物圖
|
