NDP2XXX系列：通用降壓型DC-DC芯片，輸入電壓最高 可達80V，單芯片支持最大電流18A，控制器支持最大 電流30A，適用于各類中高壓、大電流功率轉換場景。
|
Part NO
|
VIN
(V)
|
IOUT max
|
VOUT
|
Frequency MAX
|
Package
|
Architecture
|
Status
|
|
MIN
|
MAX
|
（A）
|
（V）
|
（KHz）
|
|
NDP2331KC
|
5.5
|
30
|
3
|
ADJ
|
300
|
SOP-8
|
P+N
|
ACTIVE
|
|
NDP2345KC
|
5.5
|
30
|
4.5
|
ADJ.
|
300
|
SOP-8
|
P+N
|
ACTIVE
|
|
NDP2355KC
|
5.5
|
30
|
5.5
|
ADJ.
|
300
|
SOP-8
|
P+N
|
ACTIVE
|
|
NDP2435KC
|
5.5
|
40
|
3.5
|
ADJ.
|
300
|
SOP-8
|
P+N
|
ACTIVE
|
|
NDP2450KC
|
5.5
|
40
|
5
|
ADJ.
|
300
|
SOP-8
|
P+N
|
ACTIVE
|
|
NDP23301KC
|
4.6
|
30
|
3
|
ADJ.
|
420
|
SOP-8
|
P+N
|
ACTIVE
|
|
NDP23501KC
|
4.6
|
30
|
5
|
ADJ.
|
420
|
SOP-8
|
P+N
|
ACTIVE
|
|
NDP24501KC
|
4.6
|
37
|
5
|
ADJ.
|
420
|
SOP-8
|
P+N
|
ACTIVE
|
|
NDP24501QB
|
4.6
|
37
|
5
|
ADJ.
|
420
|
QFN5*5-20
|
P+N
|
ACTIVE
|
|
NDP24301KC
|
4.6
|
37
|
3
|
ADJ.
|
420
|
SOP-8
|
P+N
|
2023Q1
|
|
NDP23A5QB
|
7
|
30
|
15
|
ADJ.
|
330
|
QFN5*5-20
|
N+N
|
ACTIVE
|
|
NDP23B0QB
|
7
|
30
|
15
|
ADJ.
|
300
|
QFN5*5-20
|
N+N
|
ACTIVE
|
|
NDP24B01RH
|
8
|
40
|
30
|
ADJ.
|
280
|
ESSOP10
|
N+N
|
2023Q1
|
|
NDP26201KC
|
7
|
60
|
2，3，5
|
ADJ
|
300
|
SOP-8
|
N+N
|
2023Q2
|
|
NDP26301Kc
|
7
|
80
|
2，3
|
ADJ.
|
300
|
QFN5*5-20
|
N+N
|
2023Q2
|
P+N架構
應用場景
打印機、投影儀、小家電、車機系統
產品特點
輸出電壓可調,電壓精度為 ±1.5%
部分產品頻率可調，最大可達500KHz
最大占空比可達100%
完整的保護功能，包含OVP，OCP，OTP，UVLO，SCP

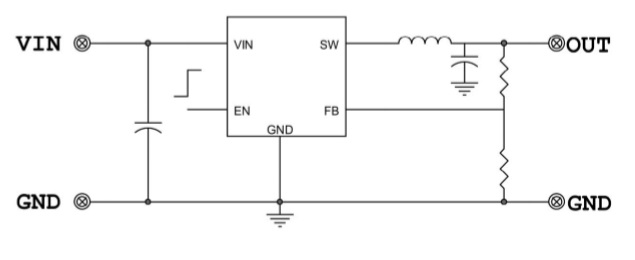

應用電路
N+N架構
應用場景
打印機、投影儀、小家電、車機系統
產品特點
電壓精度 ±1.5%
最大占空比達98%
完整的保護功能，包含OVP，OTP，UVLO，SCP
QFN封裝，能支持最大30A峰值電流輸出

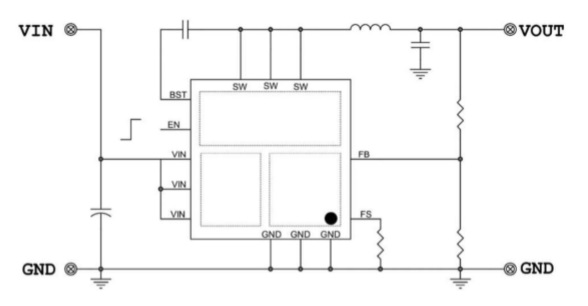

應用電路
|
