所謂的分壓電路指的是兩個電阻器之間分壓電壓的電路，我們經常在一些簡單和高級電路中看到它。在本文中師將介紹它的工作原理和計算方式。

一、分壓電路計算公式

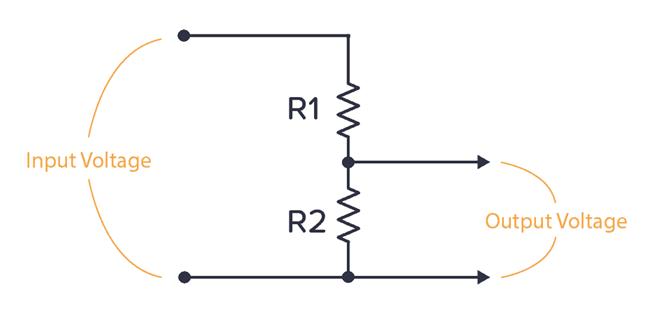

分壓電路是什么樣的呢？如下圖所示，當你像這樣連接兩個電阻時，我們通過計算就能得出兩邊的輸出電壓：

計算輸出電壓的公式為：



二、在哪里找到分壓電路？

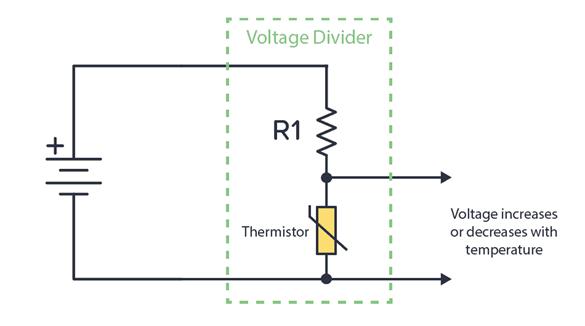

分壓電路的一個典型案例是用于模擬傳感器。例如，熱敏電阻是溫度傳感器。它會(huì )根據溫度改變其電阻。如果將其與分壓電路中的已知電阻值連接，我們就能獲得取決于溫度的電壓：

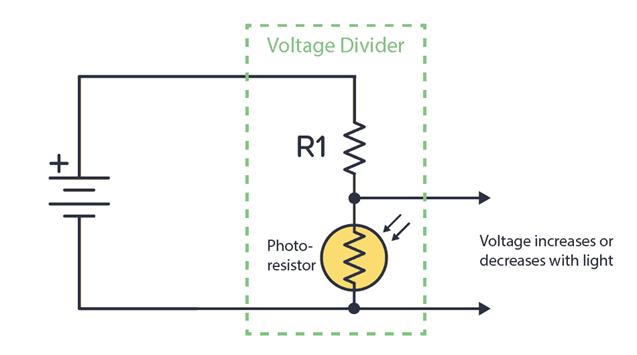

或者，可以將已知電阻器與光敏電阻器結合使用。光敏電阻根據其檢測到的光量改變電阻。這樣，就有了一個根據光增加或減少電壓的電路。

我們可以將任何這些電路的輸出連接到比較器中，以檢查它是否高于或低于某個電壓。然后在此基礎上做一些事情。例如，如果溫度高于40度，打開風扇。

（1）計算示例：不同的電阻值

假設我們有以下值：

通過使用上面的公式，我們得到：


（2）計算示例：相等的電阻值

現在，假設R1和R2具有相同的值。

通過使用上面的公式，我們得到：

這意味著當兩個電阻具有相同的值時，輸出總是輸入的一半。

三、可以使用分壓電路作為電源嗎？

比如有人想問，如果有一個需要4.5V的電路，能否使用帶有兩個500Ω電阻的分壓電路從9V電池中獲得4.5V電壓？

不幸的是，這并不容易。

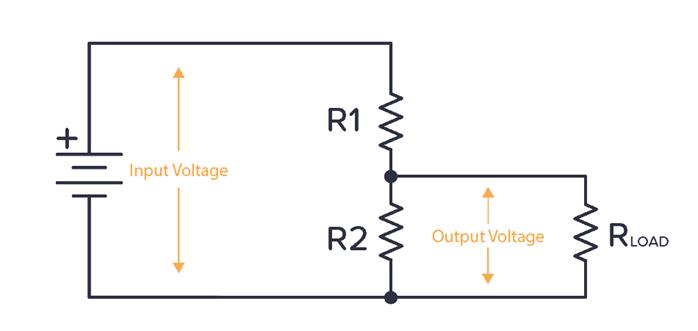

因為，想要供電的任何電路都具有內部電阻。因此，從分壓器的角度來看，連接到電壓輸出的任何電路都可以看作是與R2并聯的電阻器（R LOAD ）。

如果電路的內阻 （R LOAD ）也是500Ω，會(huì )發生什么情況？

現在，分壓器公式中的R2變?yōu)镽2和R

LOAD的并聯電阻。這只是250Ω。如果將其放入分壓電路公式中，將得到3V的輸出電壓，而不是你想要的4.5V。

對于電源，無論連接的電路具有高內阻還是低內阻，都希望電壓保持在所選水平。這就是為什么分壓電路不常用于電源的原因。

如果你真想用，使用穩壓器會(huì )更好。
