概要
IU5207E是一款支持20W快充的2節串聯鋰電池升壓充電芯片。IU5207E集成功率MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5207E的升壓開關充電轉換器的工作頻率為500KHz。
IU5207E內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路。
IU5207E集成30V OVP功能，輸入端口能夠穩定可靠承受30V以?xún)鹊哪蛪簺_擊，并在輸入超過8.7V時停止充電，非常適用于TYPE-C接口的應用。同時芯片BAT輸出端口耐壓30V，極大提高了系統的可靠性。
IU5207E提供了纖小的EQA-16封裝類型供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
輸入快充申請
IU5207可以根據當前電池電壓，通過DP/DM來向輸入端申請快充電壓；
當電池電壓VBAT<6.2V 時，不申請快充，只是以5V輸入充電；
當電池電壓6.2V<=VBAT<6.7V，會(huì )嘗試申請5.4V 輸入快充；
當電池電壓6.7V<=VBAT<7.8V，會(huì )嘗試申請6V輸入快充；
當電池電壓 VBAT>=7.8V 后，會(huì )嘗試申請 7V 輸入快充；
如果不能成功申請快充輸入，會(huì )一直以5V輸入來充電；
描述
20W異步開關升壓充電
根據電池電壓，自動申請快充輸入，提高充電效率
BAT端耐壓30V，內部集成高壓晶體管
最大2A充電電流，充電電流外部電阻可調
NTC功能，與使能功能復用
輸入電流自適應功能，匹配所有適配器
支持LED充電狀態指示
500KHz開關頻率
輸出過壓，短路保護
集成30V OVP功能
IC過溫保護，IC溫度自適應調節功能
良好的EMI特性
應用
藍牙音箱、電子煙、對講機、POS機、鋰電電池包、玩具等

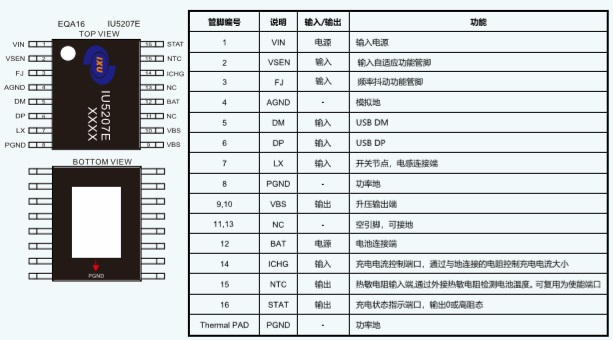

引腳排列以及定義

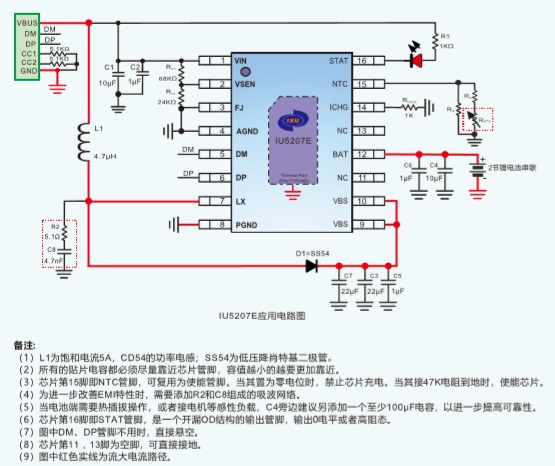

典型應用圖
