適當的 RC 緩沖器設計
當通過外部功率 MOSFET 切換高電流以對 BLDC 電機進行換向時，可能會(huì )發生振鈴，從而導致電磁干擾 (EMI)、電路抖動、過度功率耗散和元件過應力等問題。這通常是由印刷電路板 (PCB) 中的寄生電感和電容，特別是高側和低側 MOSFET 之間的高載流相位網中的電感和電容導致的。電感器和電容器構成電感器-電容器 (L-C) 振蕩電路，從而在發生開關事件期間產生諧振。

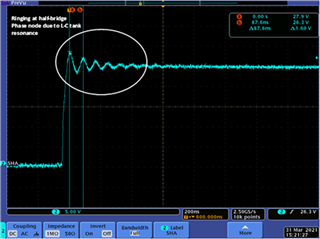

圖 1 – 由于 L-C 諧振而在電機相位輸出端產生振鈴
為了緩解相位輸出端中的振鈴，可以使用簡單的電阻器-電容器 (R-C) 緩沖器電路來“緩沖”或抑制振蕩。通過消除振蕩，可以降低電壓過應力，從而降低潛在的 EMI 并延長 MOSFET 的壽命。R-C 緩沖器盡可能靠近每個 MOSFET 的漏極和源極接頭平行放置。
圖 2 – RC 緩沖器

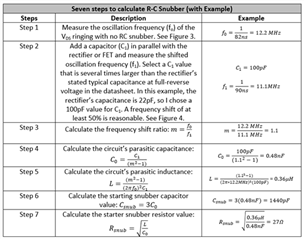

為了計算 R-C 緩沖電路的電阻器 (Rsnub) 和電容器 (Csnub) 值，我們將通過一個包含 7 個步驟的程序來改變 MOSFET 振鈴的諧振頻率以計算電路的寄生電容 (C0) 和電感 (L)。獲取這些值之后，可以使用這些值來推導 R-C 緩沖器的值。顯示的示例使用 DRV8343-Q1 EVM 的 CSD18540Q5B MOSFET (Qgd = 6.8nC) 旁邊的 RC 緩沖器。

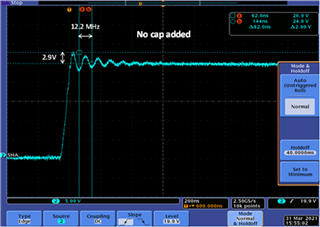

圖 3 – 測量在未采用 RC 緩沖器的情況下 VDS 振鈴的 fo

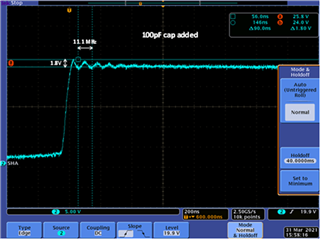

圖 4 – 測量 C0 = 100pF 時 VDS 的 f1

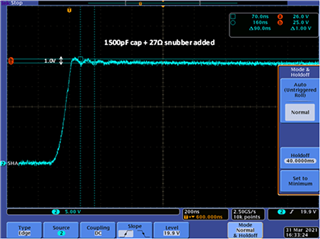

圖 5 – 使用計算得出的 RC 緩沖器值來抑制 MOSFET 振鈴
圖 5 顯示了計算得出的 R-C 緩沖器值的峰值降低和抑制效果。您可以通過改變 Csnub 值來調高或調低振鈴。Csnub 的值越大，降低電壓尖峰振幅的能力就越強，但 Rsnub 中的功率損耗也越大。
或者，您可以通過減小 Csnub 來降低 Rsnub 中的功率耗散，但振鈴將增大。您必須在可接受的電壓振鈴振幅和 Rsnub 損耗之間進行權衡。
如果在緩沖掉振鈴效應后 VDS 開關事件中出現正或負電壓瞬態，您可以降低進入 MOSFET 柵極的拉電流或來自 MOSFET 柵極的灌電流。這將增加 MOSFET 開關的上升和下降時間，并減小最大瞬態峰值。當關閉 MOSFET 時，務必監控負電壓瞬變，使其不超過柵極驅動器器件的任何最大負瞬態規格。 |
