當前位置：首頁->產品展示->功放IC->FS2105(I2S數字輸入、集成EQ/DRC/音量控制2x30W立體聲D類音頻功放IC） |
|
|
| 產品名稱： |
FS2105(I2S數字輸入、集成EQ/DRC/音量控制2x30W立體聲D類音頻功放IC） |
| 封裝形式： |
TSSOP-28 |
| 兼容型號： |
TAS5805 |
| 產品功能： |
2x30W @1%THD+N into 8Ω BTL at 24V |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
| 簡介
FS2105E是一款集成傅里葉FS Techno音效算法的雙通道中功率音頻放大芯片，最高支持2x30W立體聲BTL或60W單聲道PBTL輸出，適用于電視、音箱、智能家居以及物聯網設備。
特點
寬電源電壓工作范圍
-PVDD:4.5V至26.4V
-DVDD以及I/O：1.8V或3.3V
高效D類功放驅動模式
-90%的工作效率
支持多種輸出配置
2×30W@1%THD+N，在24V時接8Ω負載BTL模式
2×24W@1%THD+N，在21V時接8Ω負載BTL模式
2×22W@1%THD+N，在18V時接6Ω負載BTL模式
2×10W@1%THD+N，在12V時接6Ω負載BTL模式
1×47W@1%THD+N，在21V時接4Ω負載PBTL模式
1×60W@1%THD+N，在24V時接4Ω負載PBTL模式
支持32、44.1、48、88.2、96kHz采樣率
功放輸出工作模式可配置
立體聲橋接輸出（BTL）
單聲道并聯橋接輸出（PBTL）
內置DSP多功能超強音頻處理能力
15段EQ/每段獨立多種濾波器可選
128抽頭FIR濾波器可用
-3分段DRC+總DRC可靈活配置參數
內置DC直流濾波器
BTL BD調制模式
完善的保護機制：
-UVP、OVP、OCP、OTP和DCR
TSSOP-28L封裝
9.7mm*4.4mm*1.2mm尺寸
應用
LCD電視、OLED電視、智能音響、WiFi音響、監視器、智能家庭音頻和物聯網設備

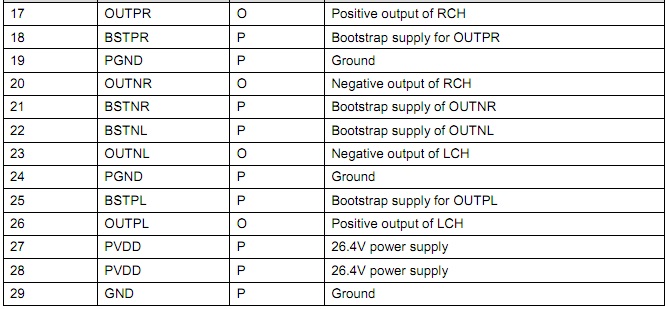

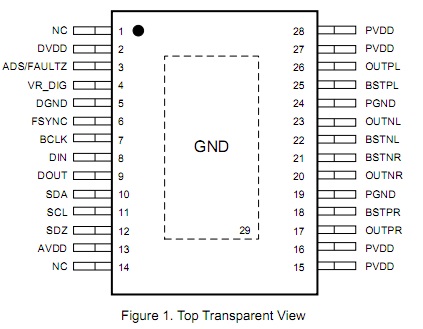

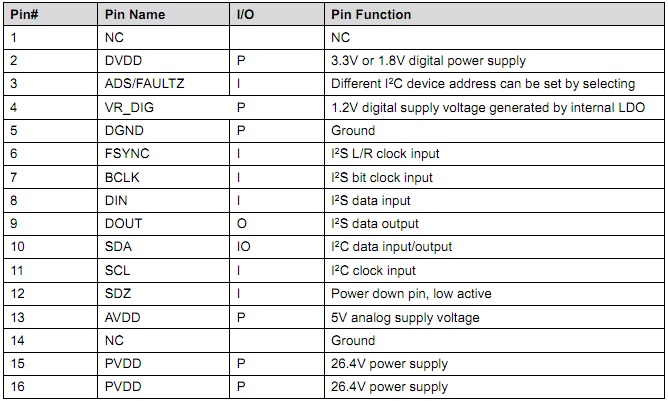

管腳排列及定義

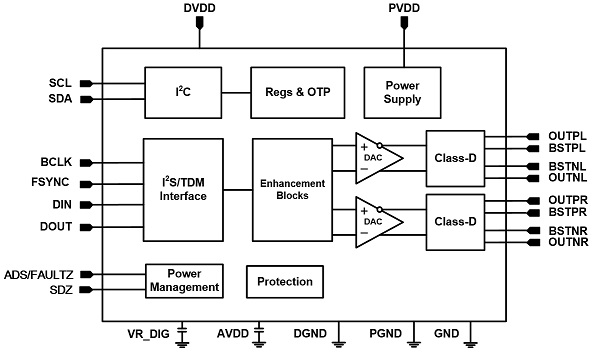

功能框圖
|
|
| |
|
|
| |
| |
|
