什么是地面彈跳？
地彈是一種噪聲，當PCB接地和芯片封裝接地電壓不同時，晶體管開關期間會(huì )出現這種噪聲。
為了幫助解釋接地彈跳的概念，請以下面的推挽電路為例，該電路可以提供邏輯低或邏輯高輸出。

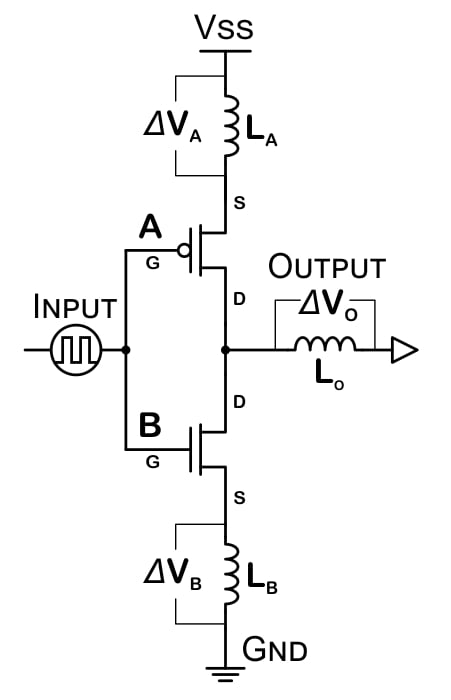

圖 1. 推挽電路
該電路由兩個 MOSFET 組成：上方的 p 溝道 MOSFET 的源極連接到 Vss，漏極連接到輸出引腳。下部 n 溝道 MOSFET 的漏極連接到輸出引腳，源極接地。
這兩種 MOSFET 類型對 MOSFET 柵極電壓具有相反的響應。MOSFET 柵極處的輸入邏輯低信號將導致 p 溝道 MOSFET 將 Vss 連接到輸出，并導致 n 溝道 MOSFET 將輸出與 Gnd 斷開。MOSFET 柵極處的輸入邏輯高信號將導致 p 溝道 MOSFET 將其 Vss 與輸出斷開，并導致 n 溝道 MOSFET 將輸出連接到 Gnd。
將 IC 芯片上的焊盤連接到 IC 封裝的引腳上的是微小的鍵合線。這些機械必需品具有少量電感，由上面的簡化電路建模。電路中當然也存在一定量的電阻和電容，這些電阻和電容沒有建模，也不一定需要理解以下概述。
全橋開關的等效電路中顯示了三個電感器。電感符號代表封裝電感（IC封裝設計固有的電感），電路輸出連接到一些元件（不允許懸空）。
想象一下輸入在很長一段時間后保持在邏輯低電平后遇到這個電路。這種狀態會(huì )導致上部晶體管通過上部 MOSFET 將電路的輸出連接到 Vss。經過適當長的時間后，L O和L A中將存在穩定的磁場，并且ΔV O、ΔV A和ΔV B的電勢差為0伏。跡線中將存儲少量電荷。
一旦輸入邏輯切換到低電平，上部 MOSFET 就會(huì )斷開 Vss 與輸出的連接，下部柵極將觸發下部 MOSFET 將電路的輸出連接到 GND。
這就是有趣的事情發生的地方——此時輸入邏輯發生變化，結果在整個系統中移動。
地面彈跳的原因
輸出和接地之間的電位差導致電流從輸出通過下部 MOSFET 向下移動到接地。電感器利用存儲在磁場中的能量在 ΔV O和 ΔV B之間建立電勢差，試圖抵抗磁場的變化。
即使它們是電氣連接的，輸出和接地之間的電位差也不會(huì )立即處于 0 V。請記住，輸出之前處于 Vss，而 MOSFET B 的源極之前處于 0 V 電位。當輸出線放電時，先前的電位差將導致電流流動。
在電流開始從輸出流向接地的同時，封裝的電感特性在 ΔV B和 ΔV O之間產生電勢差，以嘗試維持先前建立的磁場。
電感器 L B和 L O改變 MOSFET 源極和漏極電勢。這是一個問題，因為 MOSFET 柵極電壓以芯片封裝上的地為參考。當電路在柵極觸發閾值附近振蕩時，輸入電壓可能不再足以保持柵極打開或導致其多次打開。
當電路再次切換時，一組類似的情況將導致在 ΔVA 上建立電勢，從而將 MOSFET A 的源極電壓降低到觸發閾值以下。
為什么地面彈跳不好？
當輸入改變狀態時，輸出和 MOSFET 不再處于定義的狀態——它們介于兩者之間。結果可能是錯誤切換或雙重切換。此外，IC 芯片上共享相同 Gnd 和 Vss 連接的任何其他部件都將受到開關事件的影響。
但地彈的影響不僅限于 IC 芯片。正如 ΔVB 迫使 MOSFET 源極電勢高于 0V 一樣，它也迫使電路 Gnd 電勢低于 0V。您看到的大多數描述反彈的圖像都顯示了外部影響。
如果同時切換多個門，則效果會(huì )更加復雜，并可能完全破壞您的電路。
您可以在下面的示例中看到反彈。

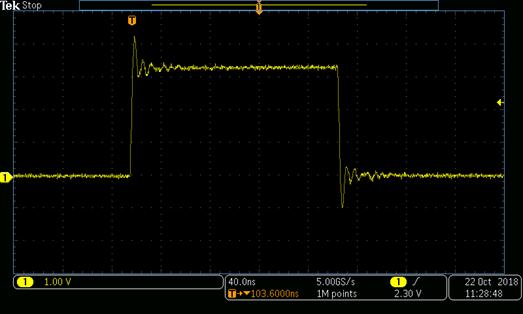

圖 2 顯示了連接并激活 LightCrafter Cape 的 BeagleBone Black 計算機的信號線中的顯著 Gnd 和 Vss 反彈。
這 里，開關期間在 3.3V 線路上產生約 1V 的噪聲，該噪聲在終落入背景線路噪聲之前繼續在信號線路中明顯諧振。
圖 2.連接并激活 LightCrafter 帽的 BeagleBone Black 信號線。
噪聲不僅限于正在開關的門。開關門連接到 IC 電源引腳，而 PCB 通常共享公共電源和接地軌。這意味著噪聲可以通過芯片上的 Vss 和接地的直接電氣連接或 PCB 上走線的耦合輕松傳遞到電路中的其他位置。

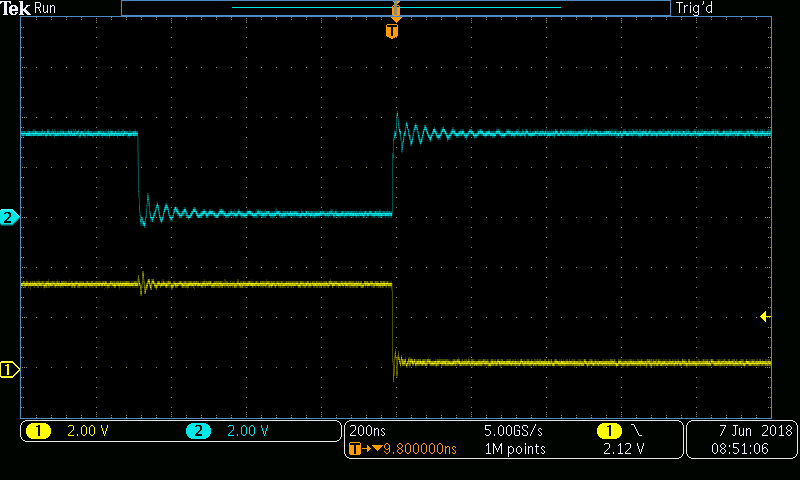

圖 3.該圖像是從附有 LightCrafter 斗篷的 BeagleBone Black 捕獲的。
在圖 3 中，通道 2（上面以青色顯示）顯示無阻尼信號線中的接地和 Vss 反彈。該問題非常嚴重，以至于它會(huì )傳送到通道 1 上的另一條信號線（以黃色顯示）。
減少接地彈跳的方法：PCB 設計技巧
方法#1：使用去耦電容器來定位接地彈跳
減少地彈的解決方案是在每個電源軌和地之間安裝 SMD 去耦電容器，并盡可能靠近 IC。遠處的去耦電容器具有很長的走線，會(huì )增加電感，因此將它們安裝在遠離 IC 的地方對自己沒有任何好處。當 IC 芯片上的晶體管切換狀態時，它們將改變芯片上晶體管和本地電源軌的電位。
去耦電容器為 IC 提供臨時、低阻抗、穩定的電位，并限制反彈效應，以防止其擴散到電路的其余部分。通過使電容器靠近 IC，可以限度地減少 PCB 走線中的電感環路面積并減少干擾。
給新設計師的注意事項：去耦電容器并不總是顯示在原理圖上，有時也不會(huì )在數據表中提及。這并不意味著設計不需要它們。去耦電容器被認為是成功設計的基礎，以至于作者會(huì )假設您知道需要它們，有時會(huì )從原理圖中刪除它們以減少混亂。選擇 100 nf (0.1 uF) X7R 或 NP0 陶瓷，除非數據表另有指示。
混合信號 IC 通常具有獨立的模擬和數字電源引腳。您應該在每個電源輸入引腳上安裝去耦電容器。 電容器應位于 IC 和連接到 PCB 上相關電源層的多個過孔之間。

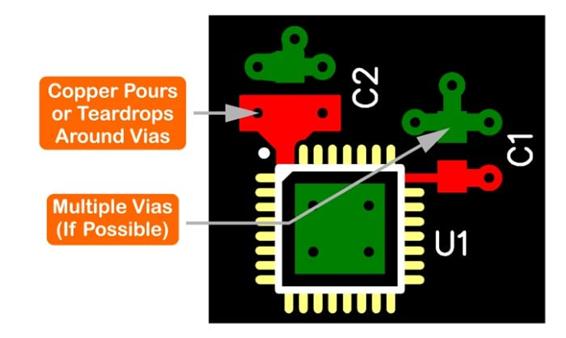

去耦電容器應通過過孔連接到電源層。
多個過孔是，但由于電路板尺寸要求，通常是不可能的。如果可以的話，使用銅澆注或淚滴來連接過孔；如果鉆頭稍微偏離中心，額外的銅有助于將過孔連接到走線。

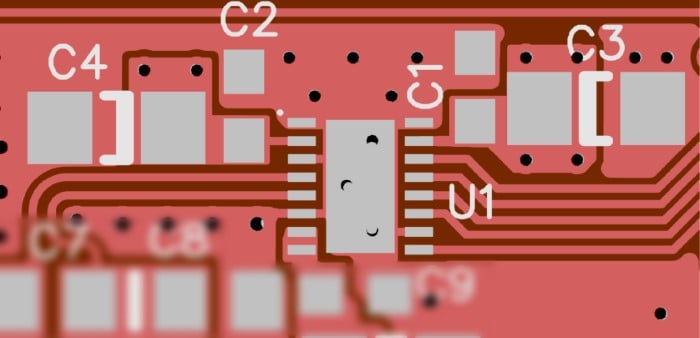

上圖所示為 IC (U1) 和四個電容器（C1、C2、C3、C4）的銅焊盤。C1和C2是用于高頻干擾的去耦電容器。根據數據表建議將 C3 和 C4 添加到電路中。由于其他平面的限制，過孔放置并不理想。
有時，在物理上不可能將去耦電容器放置在靠近 IC 的位置。但是，如果將其放置在遠離 IC 的地方，則會(huì )產生電感環路，從而使地彈問題變得更糟。幸運的是，這個問題有解決方案。
去耦電容器可以放置在 IC 下方電路板的另一側。
而且，在絕望的情況下，您可以使用相鄰層上的銅在板內制造自己的電容器。這些電容器被稱為嵌入式平面電容器，由 PCB 中由非常小的介電層隔開的平行銅澆注組成。這種類型電容器的額外好處之一是的成本是設計人員的時間。
方法#2：使用電阻器限制電流
使用串聯限流電阻來防止過量電流流入和流出 IC。
這不僅有助于降低功耗并防止設備過熱，而且還能限制從輸出線通過 MOSFET 流向 Vss 和 Gnd 軌的電流，從而減少接地反彈。
方法#3：使用布線來降低電感
保留在相鄰走線或相鄰層上。由于存在厚芯材料，電路板上第 1 層和第 3 層之間的距離通常是第 1 層和第 2 層之間距離的幾倍。信號和返回路徑之間任何不必要的分離都會(huì )增加該信號線的電感以及隨后的地彈效應。

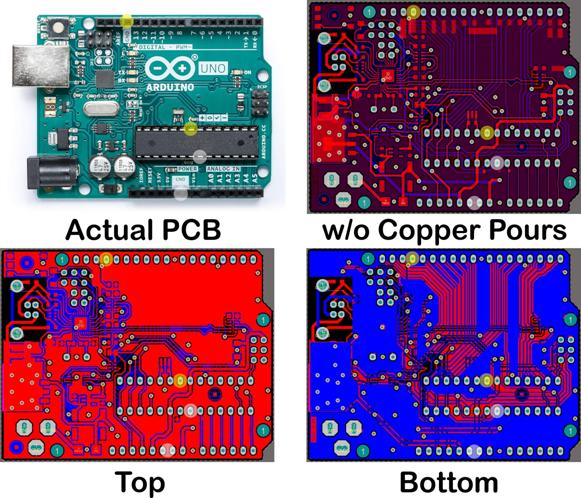

讓我們評估一個現實世界中的電路板示例。在下圖中，您可以看到 Arduino Uno 的 PCB 布局。
模擬和數字 接地 分別以白色和黃色突出顯示。
正如您所看到的，該板具有單獨的模擬和數字接地返回引腳，這很好。然而，電路板的布局抵消了將它們分開的任何積極影響。IC 的數字接地引腳與接頭排上的接地引腳之間沒有清晰且直接的路徑。
信號將通過 IC 的迂回路徑到達接頭引腳，并通過接地引腳返回迂回路徑。由于 Arduino Uno 是的電路板之一，因此這是“如何布局電路板并不重要”的示例。
通過編程和設計考慮來減少接地彈跳
隨著開關門數量的增加，地彈干擾也會(huì )增加。如果在您的設計中可能的話，請以短延遲偏移開關門。
例如，您的設計可能會(huì )以不同的時間間隔（1 秒、2 秒、3 秒等）閃爍各種 LED，以指示設計的狀態。當所有三個 LED 同時切換時，地彈效應對電路的影響。
在此示例中，您可以通過稍微偏移 LED 來減輕地彈的影響，使它們不完全同步。在 LED 之間引入 1 毫秒的偏移對于用戶來說是感覺不到的，但會(huì )將地面反彈效應降低約 3 倍。 |
