概述
HT71782是一款高功率、全集成升壓轉換器，集成16mΩ功率開關管和18mΩ同步整流管， 為便攜式系統提供高效的小尺寸解決方案。
HT71782具有2.7V至20V寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件具備15A開關電流能力，并且能夠提供20V的輸出電壓。
HT71782采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT71782工作在PWM模式。在輕負載條件下，該器件可通過MODE引腳選擇下 列兩種工作模式之一。一種是可提高效率的PFM模式；另一種是可避免因開關頻率較低而引發應用問題的強制PWM模式。PWM模式下，HT71782的開關頻率可通過外部電阻調節，支持200kHz至1.0MHz的范圍。
HT71782還支持可編程的軟啟動，以及可調節的開關峰值電流限制。另外，HT71782支持兩種不同的tr/tf，以適應不同的EMI和效率需求。
此外，該器件還提供有22V輸出過壓保護、 逐周期過流保護和熱關斷保護。
特性
・輸入電壓范圍VIN：2.7V-20V
・輸出電壓范圍VOUT：4.5V-20V
・可編程峰值電流：15A
・高轉換效率：
93% (VIN=7.4V, VOUT=15.5V, IOUT=1.5A)
・輕載條件下兩種調制方式：脈頻調制（PFM）和強制脈寬調試（FPWM）
・支持兩種tr/tf模式，應對EMI挑戰
・低關斷功耗，關斷電流1uA
・可調節的開關頻率：200k-1.0M
・可編程軟啟動
・輸出過壓 (22V)、逐周期過流、熱關斷等保護
・QFN20L，3.5mm *4.5mm無鉛超薄封裝
應用
・無線音箱 ・便攜式音箱 ・快充移動電源・電子煙 ・USB TYPE-C 電源傳輸 ・拉桿音箱 ・平板電腦，筆記本電腦 ・POS機終端

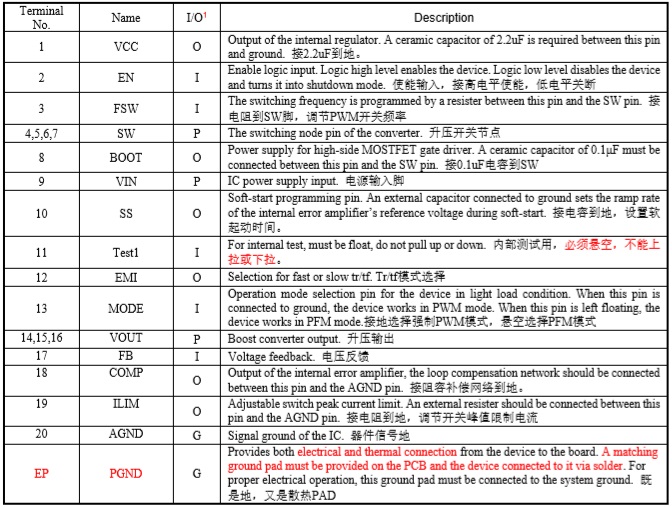

管腳排列及定義

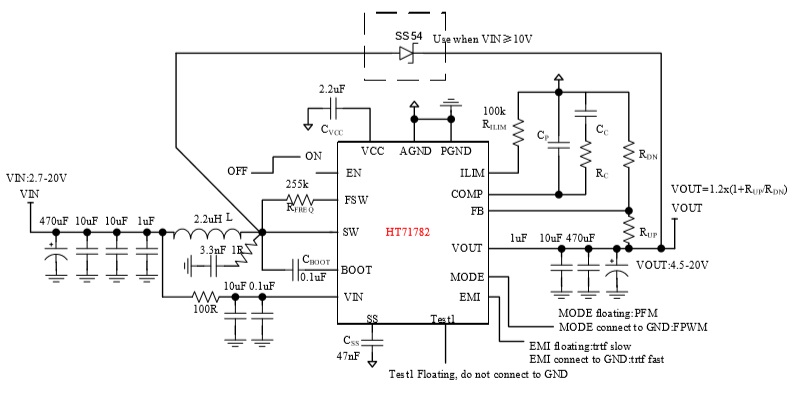

應用原理圖
