今年9月，Intel 4制程節點實現大規模量產，英特爾重獲制程領先性的“四年五個制程節點”之旅又按時抵達了一座里程碑。

近日，英特爾執行副總裁兼技術開發總經理Ann Kelleher為我們講述了這一計劃的“幕后故事”，英特爾是如何按時穩步推進“四年五個制程節點”計劃的呢？目前，Intel 7和Intel 4已經實現大規模量產，Intel 3即將到來，實現約18%的每瓦性能提升，而接下來的Intel 20A和Intel 18A同樣進展順利，在每瓦性能上將比上一個節點各提升約10%。

創(chuàng )新技術加持

Ann Kelleher表示，英特爾非常成功地在Intel 4技術中采用了EUV（極紫外光刻）技術，并在將這項技術用于大規模量產前做好了充分的準備。從Intel 4的制造指標的基準來看，它和EUV非常匹配。EUV不僅可以降低圖案層數，進而提升良率，也有助于減少制造的周期時間和總體成本。

在Intel 3技術中，英特爾將進一步增加對EUV的使用，而在開啟埃米時代的Intel 20A和Intel 18A制程節點上，英特爾還將應用兩項全新的技術：PowerVia背面供電技術和RibbonFET全環繞柵極（GAA）晶體管。這兩項技術的研發工作均已完成。

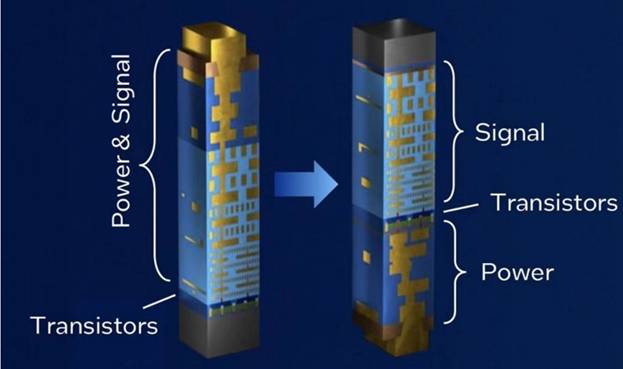

PowerVia實現了背面供電

其中，PowerVia不僅可以提高芯片的速度和使用頻率，而且在將一部分金屬線移至芯片背面后，它在先進封裝層面也有較大潛力。針對業界較為擔憂的背面供電的散熱問題，英特爾在過去兩三年內進行了大量創(chuàng )新，提升了PowerVia的熱量管理能力，并正在探索如何將其更好地用于GPU等熱量密度更高的產品中。

扎實而嚴謹的流程

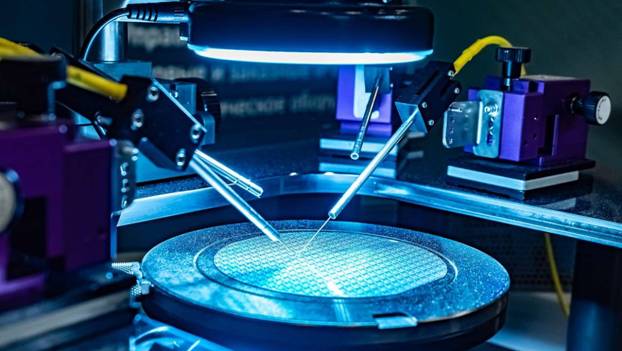

英特爾公司首席執行官帕特·基辛格曾說：“‘四年五個制程節點’不是搭建空中樓閣，而是一項扎實且嚴謹的工程，只有這樣我們才能順利到達終點�！盇nn Kelleher介紹，英特爾在開發新制程節點前會(huì )先進行早期研究，一些甚至始于六至十年前。之后是探路（pathfinding）階段，會(huì )基本確定早期研究的哪些部分有可能用到最后的制程節點中。接著，就是開發階段，根據項目的不同會(huì )花費兩到三年的時間。最后，會(huì )在試驗生產線制造一定量的芯片，在證明其達到了英特爾的標準后，才會(huì )將制程技術“轉移”到工廠進行大規模生產。

在技術“轉移”階段，英特爾主要進行的是“匹配”工作，設備的匹配，制造流程的匹配，乃至生產線每個部分的匹配。用于之前的制程節點生產的設備，合適的話會(huì )沿用，不合適的話，會(huì )進行升級，“一旦我們知道我們有匹配的能力，芯片就會(huì )進入生產線”。

此外，在開發新制程節點時，英特爾還在每個被認為風險較高的地方都制定了應急計劃。例如，英特爾專門做了一個測試節點，用于獨立地測試和開發PowerVia，以確保它能被妥善地用于Intel 20A和Intel 18A制程節點。

堅持客戶至上

Ann Kelleher表示，Intel 18A PDK的0.9版本即將向外部客戶提供，1.0版本也將按照業界標準的時間表推出，確保時間表與代工廠通常的時間表一致是英特爾的工作重點之一。

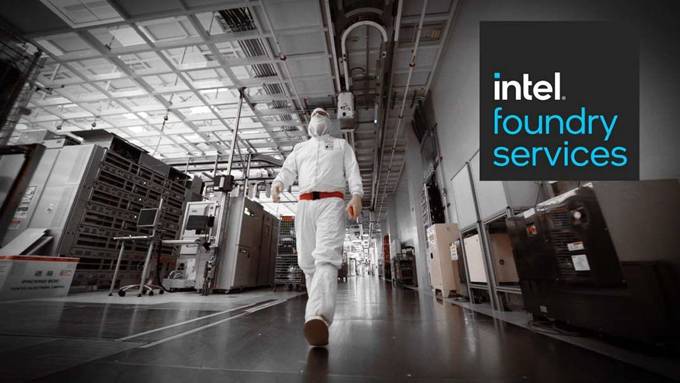

英特爾代工服務（IFS）客戶對Intel 18A制程節點的反饋非常積極，一家重要客戶承諾采用Intel 18A和Intel 3，并支付了預付款，該客戶發現英特爾代工服務為其設計生產的芯片，在功耗、性能和面積效率等方面表現優異。此外，還有兩家專注于高性能計算的新客戶簽約，將采用Intel 18A。

從技術研發部門的角度來看，Ann Kelleher表示，預付款讓客戶根據自己的意愿，在任何獨特的方面進行整體投資，并使得英特爾能夠向其提供更大規模的產能。在可能的情況下，英特爾代工服務也會(huì )努力滿足特定客戶定制制程節點或傳統工藝變體的要求，這主要取決于具體的要求，如需求量、開發成本等等。

“四年五個制程節點”只是英特爾重獲、保持制程領先性的開始，明年，英特爾將制定新計劃，繼續通過技術創(chuàng )新推進摩爾定律，以實現2030年在單個封裝中集成一萬億個晶體管的目標。在即將于12月9日開幕的IEDM 2023（2023 IEEE國際電子器件會(huì )議）上，英特爾將分享其推進摩爾定律的最新進展。
