基于TMR技術的新型車用芯片助力行業合作伙伴實現技術路線升級并提升供應鏈安全

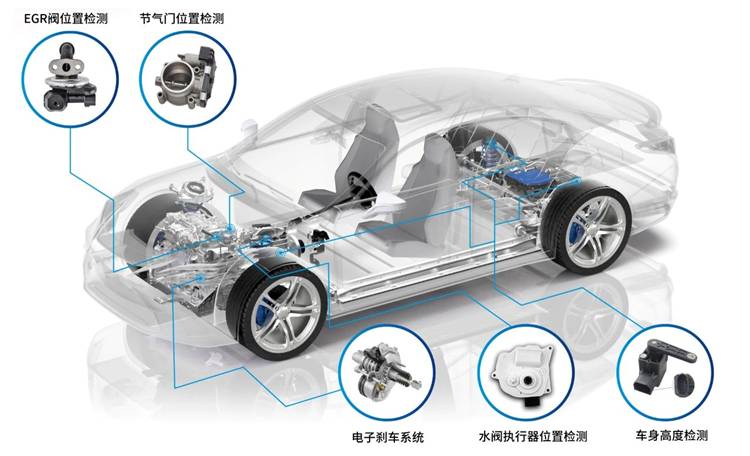

專注于隧道磁阻（TMR）技術的磁傳感器制造商江蘇多維科技有限公司（MultiDimension Technology Co., Ltd., MDT）推出了基于TMR技術的數字式TMR3365車用磁性角度傳感器芯片，適用于節氣門位置檢測、EGR閥位置檢測、電子剎車系統位移檢測、水閥執行器位置檢測、車身高度檢測等多種應用領域。

多維科技TMR3365磁性角度傳感器芯片集成了高精度角度測量TMR元件和信號處理ASIC，可實現±0.3°以?xún)鹊慕^對位置精度。三種輸出模式SENT/PWM/Analog可支持多種應用的要求。用戶可以通過單線通訊協議（OWI）開啟5點/17點非線性校準功能，補償由結構或安裝帶來的非線性誤差，并自行定義任意角度測量范圍。TMR3365內置自診斷功能及報警機制，為應用安全提供保障。TMR3365采用通用的SOP8封裝，支持4.5 V ~ 18 V的供電電壓范圍和-40℃ ~ 160℃的工作溫度范圍，符合車規應用的AEC-Q100標準，并同時滿足多種工業類、消費電子類應用中的位置檢測和角度檢測的需求。

多維科技自主擁有先進的8英寸專業TMR和AMR磁傳感器產線，芯片年產能可達數十億顆。其完備的制造體系已通過ISO9001、IS014001、IATF16949體系認證。多維科技為汽車電子、消費電子、工業類、醫療和新能源行業的合作伙伴儲備了充足的產能，在位置檢測、角度和速度測量、線性位移測量、微弱磁場和磁特征檢測、計量?jì)x表和電流檢測等多種應用場合為客戶提供高品質的磁傳感器芯片產品和應用方案。多維科技的IDM業務模式，支持設計、制造和銷售其自主品牌的磁傳感器產品，同時可提供晶圓代工業務，助力行業伙伴完成技術路線升級，實現合作共贏。

TMR3365產品特性

• 隧道磁阻（TMR）技術
• 工作電壓：4.5 V ~ 18 V
• 工作電流：10mA
• 支持芯片引腳電壓反接保護
• 支持單線通訊協議（OWI）
• 輸出模式：SENT / PWM / Analog
• 線性編程模式：5 點/17 點分段標定
• 可編程角度測量范圍
• 內置自診斷及報警機制
• 內置EEPROM，可擦寫次數﹥1萬次
• 工作溫度范圍：-40℃ ~ 160℃
• 優越的抗環境磁場性能
• 符合 RoHS & REACH
• 符合面向汽車的 AEC-Q100 標準

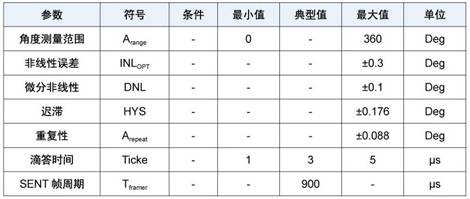

TMR3365關鍵特性參數

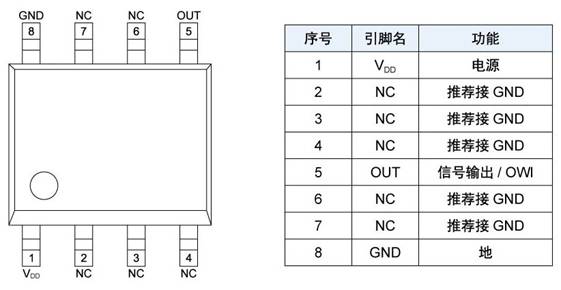

TMR3365引腳定義

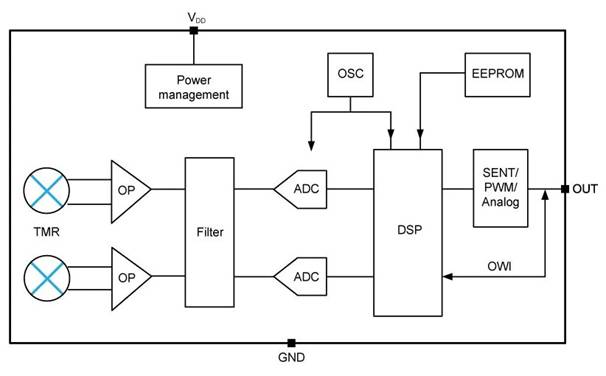

TMR3365功能框圖

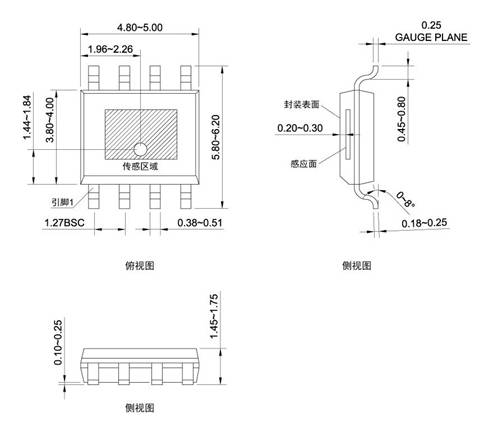

TMR3365封裝圖（SOP8）
