隨著2024年的到來，USB Type-C成為歐盟電子設備的通用接口標準被加速推進，USB Type-C已成為電子設備連接的必備接口。在技術發展迅捷的今天，用戶對USB Type-C接口的需求已不再滿足于簡單的充電和數據傳輸，而是追求更高效、更安全的使用體驗。為了滿足這一需求，希荻微宣布推出集成過壓保護(OVP)和看門狗定時器保護功能的USB Type-C模擬音頻開關產品—HL5281。這款產品不僅具備高效的數據傳輸能力，更融入了過壓保護技術，為每一次的安全連接保駕護航。

一 產品簡介

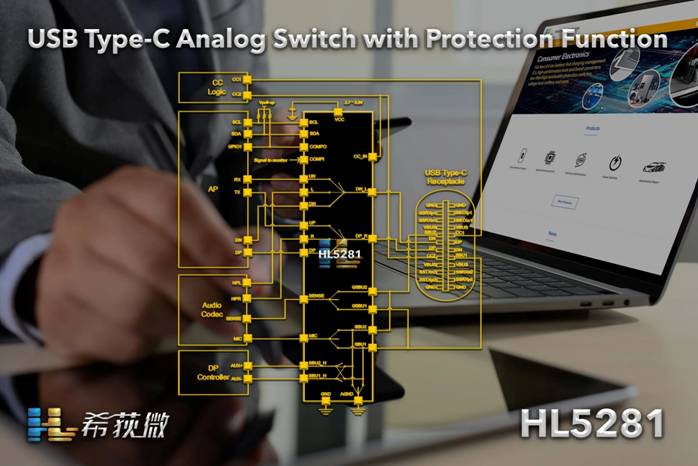

HL5281是一款支持模擬音頻耳機的高性能USB Type-C端口多媒體開關，允許共享一個通用的USB Type-C端口來傳輸USB2.0信號、模擬音頻、邊帶使用信號和模擬麥克風信號。HL5281還同時支持SBU側端口和USB Type-C適配器側端口的高壓。此外，HL5281還可以作為從屬設備，支持 I2C 總線規范中規定的數據傳輸模式，包括 100kbps 的標準模式和 400kbps 的快速模式。

HL5281在適配器側的引腳上設置了過壓保護(OVP)功能，如果輸入電壓 (Vin) 超過OVP 閾值，則關閉內部初始信號路由路徑。每當有引腳觸發過壓保護（OVP）事件時，Flag寄存器將會(huì )提供相應的引腳信息。HL5281還配備了一個看門狗定時器。該定時器可持續監控 I2C 通信，一旦啟用，定時器將啟動并可成功地通過 I2C 通信 (從主設備讀取或寫入) 進行復位。如果在定時器計數清零后還沒有檢測到 I2C 通信，HL5281 將觸發中斷事件，重置開關來重新設置寄存器（將REG04 和 REG05恢復為默認值）。如需要配置看門狗定時器，用戶可以通過REG20寄存器對其進行編程。

HL5281 采用 WLCSP 封裝，是智能手機、平板電腦、筆記本電腦和媒體播放器等設備USB接口切換和保護的理想之選。

二 產品優勢

1. 高集成的三合一切換傳輸功能，賦能系統級設計更高的靈活性。HL5281集成了三合一切換的傳輸功能，讓系統級設計更靈活。通過單一USB Type-C接口，快速傳輸USB2.0、模擬音頻、邊帶使用信號和模擬麥克風信號，去掉3.5mm耳機插孔。此設計不僅提升數據傳輸效率和靈活性，還加入過壓保護技術，確保連接安全穩定。手機接口更簡潔，防水防塵性能卓越。整體解決方案更緊湊，簡化設計導入，減少系統面積。

2. 超強防串擾性能，提升通信質量和用戶體驗。HL5281集成了I2C接口，可輕松受控于主機處理器，從而大幅減少因改變設置時產生的音頻爆音和嘀噠聲。與此同時，其內置的OMTP/CTIA檢測功能，并配備了專用的接地檢測開關，進一步增強終端系統的防串擾性能，為用戶帶來更加純凈、穩定的音頻體驗。

3. 集成過壓保護(OVP)和看門狗定時器，保證系統的穩定及可靠性。HL5281集成的過壓保護(OVP)功能可以防止電路因過電壓而損壞，保障設備穩定工作。它配備的看門狗定時器可監測系統運行狀態，一旦檢測到故障或死鎖，將自動重啟系統，極大提高系統的可靠性，保證其穩定運行。

4. 支持1.2V和1.8V 兩種I/O 電壓邏輯，強化系統兼容性。HL5281具備兩種不同的I/O電壓邏輯，使其與各種設備實現高效通信并獲得良好的兼容性。因此可以適應不同的電路、系統或處理器，并確保穩定可靠的數據傳輸。

三 應用前景

希荻微消費電子事業部負責人表示：“HL5281是極其成功的接口保護產品HL5280的升級版本。它集成了一個通常使用分立元件才能實現的開關功能，從而降低了解決方案的總成本和PCB面積�！�
