作者:貿澤電子Mark Patrick
電子元器件不喜歡在高溫下運行。任何表現出內部自發熱效應的元器件,都會(huì )導致自身和周?chē)渌骷目煽啃越档,長期過熱甚至還可能導致印刷電路板(PCB)變形,降低與其他元器件的連接完整性,并影響走線阻抗。通常情況下,容易產生廢熱的元器件包括電源和各種形式的功率放大器[音頻或射頻(RF)],但現代片上系統(SoC)、電源轉換模塊和高性能微處理器也會(huì )產生大量?jì)炔繜崃俊?br>
尋找熱源
熱管理是電子設計的一個重要方面,因為它有助于調節電子元器件的溫度,防止過熱造成損壞。一些電子元器件在日常運行中會(huì )產生熱量,如果這些熱量得不到充分散發,就會(huì )縮短它們的整體使用壽命,或造成永久性損壞。熱管理的目標就是要讓電子元器件維持在安全工作溫度下,確保其長期可靠性和性能。產生的這些熱量實際上是一種能量損失,表明能源沒有得到充分利用。我們將在后文中了解到散熱可以采用的各種方法,包括使用風扇實現強制風冷和使用散熱器實現對流散熱。
要實施熱管理,就必須了解設計中采用的每個元器件的安全工作溫度范圍。數據手冊中通常會(huì )給出溫度下限和上限之間的范圍,這個范圍通常稱為安全工作區(SOA),它定義了元器件能夠可靠運行而不會(huì )出現不可預測行為或過早老化的溫度范圍。此外,電路正常工作的環境溫度也是一個重要的考慮因素。
可能產生多余熱量的應用和元器件包括以下幾種:
電源轉換:電源的作用是將電網的交流(AC)電壓轉換為較低的直流(DC)電壓,這個過程中總會(huì )產生一些損耗。電源的效率通常因負載條件和轉換器拓撲結構而異。例如,XP Power ASB160 160W AC/DC開關模式電源的最大滿載電源效率為91%至93%。這一規格表明,160W的線路輸入能量中最多有9%的能量(即14.4W)需要耗散。電源中可能的熱源包括開關MOSFET、二極管和電感器。
電機驅動器:大功率工業電機柵極驅動器電路中的MOSFET會(huì )產生大量廢熱。半導體或集成模塊的末級通常是主要熱源,需要安裝散熱器和其他散熱元器件。MOSFET或其他功率半導體在傳導過程中的內部串聯電阻可能并不大,但在大電流、高壓應用中,它們產生的熱量仍然會(huì )相當可觀。
無源元器件自發熱:許多人都知道電容器、電阻器和電感器等無源元器件會(huì )有內部自發熱的問題。也許每個零件損失的能量都不多,但這些零件的使用量往往都很大,因而會(huì )成為重要的熱源。
放大:任何基于半導體或模塊的放大電路都會(huì )產生一定的熱量,而音頻和射頻放大器是其中最主要的兩種。放大器的效率和輸入功率決定了需要耗散的最大熱量。不同的放大器拓撲結構有不同的效率,因此必須要了解各種用例中可能的峰值功率以及放大器的工作效率。
PCB走線和互連:在峰值負載條件下,PCB走線的阻抗總是有可能產生熱量。PCB走線的寬度和布局應根據最大工作條件進行計算,否則有可能出現局部發熱、變形乃至起火。同樣,電路板互連器件若長期負載過高,也會(huì )在連接器端子處產生熱量,導致?lián)p壞乃至起火。

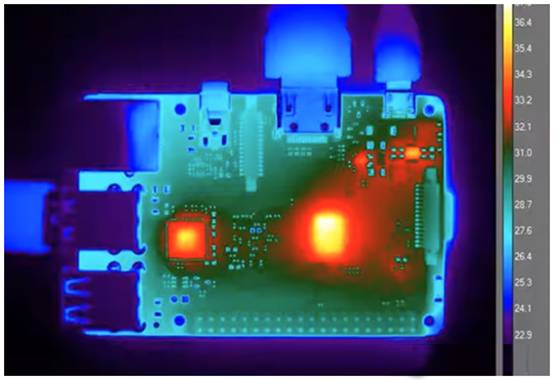

除了檢查元器件數據手冊中的安全工作溫度和了解電路參數外,還可以使用熱成像儀(圖1)獲取主要發熱元器件的準確圖像。

圖1:顯示重要熱源的PCB熱紅外圖像(圖源:Teledyne Flir)
熱對元器件可靠性的影響

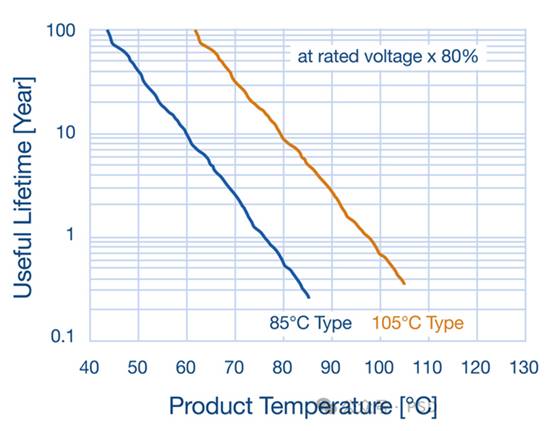

高溫會(huì )對元器件的可靠性產生巨大影響。圖2所示為額定溫度+85°C和+105°C的多層陶瓷電容器(MLCC)的預計壽命可靠性。從中可見,當工作溫度為50°C時,額定溫度+85°C的MLCC使用壽命為40年;如果平均工作溫度升高10°C至60°C,那么它的使用壽命就會(huì )縮短至10年。

圖2:溫度對MLCC壽命的影響(圖源:Murata)
對于任何系統,可靠性的量化標準都是平均故障間隔時間(MTBF),它是根據元器件可靠性參數計算出來的。過熱會(huì )導致平均工作溫度升高,進而降低元器件的MTBF。
此外,許多半導體元器件和電池都會(huì )出現熱失控現象。在這種連鎖反應現象中,電流會(huì )因溫度升高而增大,這就形成了惡性循壞,從而導致元器件故障、系統過載和火災。
熱管理技術
散熱有多種方式,包括傳導和對流。傳導是指熱量(熱能)從一個物體傳遞到另一個物體。將熱能從高溫元器件傳導到低溫物體,就可以降低元器件的溫度。傳導是最有效的熱傳遞方法,因為它所需的表面積最小。
對流冷卻利用移動的氣流,將熱量從物體帶到周?chē)目諝庵。當空氣帶走熱量時,會(huì )吸入更多的空氣,從而增加氣流并降低熱源的溫度。氣流可以自然產生,也可以強制產生;例如,使用風扇就可以加快散熱。此外,散熱器可以增加元器件的有效表面積,提高散熱量。
熱阻抗和熱界面材料

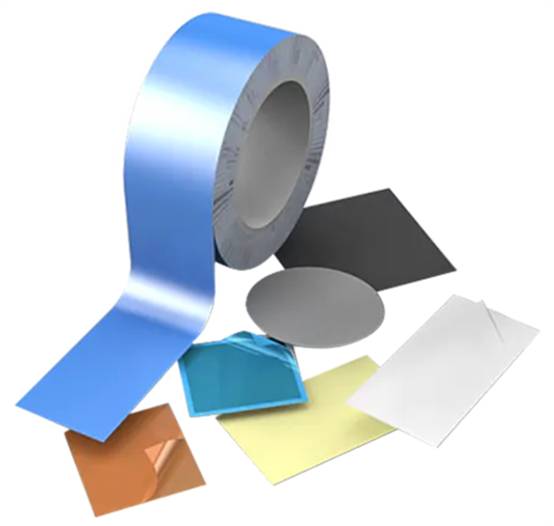

熱阻抗衡量的是材料的導熱效率,是熱管理計算中的一個重要參數。例如,導熱墊、凝膠和糊劑等熱界面材料(TIM)可改善功率MOSFET之間的熱傳導。其中一些材料在導熱的同時,還能實現電隔離。Würth Elektronik就可以提供多種這樣的熱界面材料(圖3)。例如,WE-TINS系列是一種薄硅膠墊,可在電子元器件和散熱組件之間實現電絕緣,同時促進熱量傳導;WE-TGFG系列在泡沫芯外包裹了一層合成石墨,是一種導熱性高、不含硅膠的熱擴散替代材料,可用于填充垂直間隙。

圖3:Würth Elektronik提供的部分熱界面材料(圖源:Würth Elektronik)
此外,Panasonic也提供一系列熱管理解決方案,EYG-R石墨墊就是其中的一款,具有安裝簡便、可靠性高和熱阻低的特點,因為其一側表面更加光滑,熱接觸更良好。這些石墨墊具有較高的可壓縮性,能有效填充發熱和散熱器件之間的空隙,從而實現更好的熱傳導。
散熱器
散熱器有豐富多樣的形狀和尺寸。其中,既有專門設計用于特定功率半導體和IC/SoC封裝的產品,也有其他適用于行業標準模塊的產品,比如Advanced Thermal Solutions Inc.的ATS maxiFLOW系列散熱器,就是專為全磚DC/DC轉換器模塊而設計的。
CUI Devices還提供各種適用于半導體封裝和模塊的散熱器。為幫助用戶進行選擇,CUI還提供了散熱器選擇指南。
風扇
風扇可以提供流過PCB和散熱器的強制氣流。CUI Devices提供的此類產品包括變速直流離心式風扇和直流軸流式風扇,兩者均采用omniCOOL軸承系統。
珀爾帖模塊
珀爾帖(Peltier)熱電模塊可以冷卻半導體和其他小型發熱元器件,非常適合用在空間有限的外殼中。珀爾帖熱電效應是指,當電流通過兩種不同的導電材料時,熱能也會(huì )在這兩種材料之間流動。該效應由法國物理學家讓•珀爾帖(Jean Peltier)發現,是塞貝克(Seebeck)效應的反效應。這些結構緊湊的模塊通常使用P型和N型半導體顆粒,無需移動部件即可實現從熱源到散熱器的有效熱傳遞。

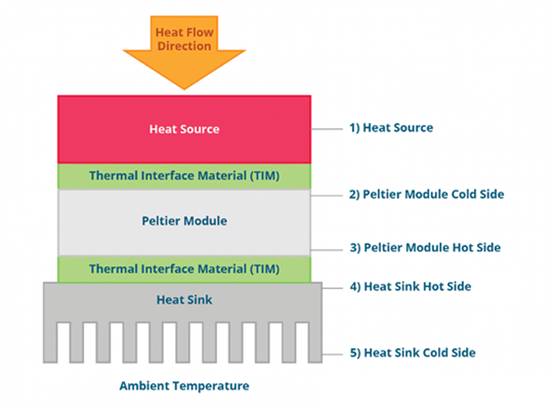

圖4所示即為熱源和散熱器之間的熱能流動。CUI Devices提供一系列標準型和微型珀爾帖模塊,可適應高達+77°C的溫度梯度。

圖4:使用珀爾帖模塊時,從熱源到散熱器的溫度梯度(圖源:CUI Devices)
|
