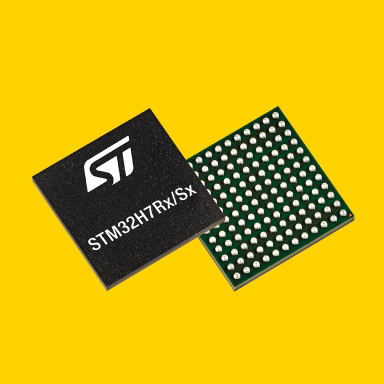

新的STM32H7R/S微控制器將嵌入式應用性能提高到一個新水平,適合新一代智能工廠、建筑、基礎設施和健康監測設備
服務多重電子應用領域、全球排名前列的半導體公司意法半導體(STMicroelectronics,簡稱ST;紐約證券交易所代碼:STM) 發布了一款新的集MPU和MCU兩者之長的高性能產品。微處理器(MPU)系統通常更加復雜,處理性能、系統擴展性和數據安全性更高,而微控制器(MCU)系統的優勢是簡單和集成度高。取兩者之長,意法半導體新產品越級進化。

在采用這些新的STM32H7 MCU后,設備廠商可以更快、更經濟地開發智能家電、智能樓宇控制器、工業自動化和個人醫療設備,滿足終端市場用戶日益增長的需求。具體用例包括增加更豐富多彩的圖形用戶界面,同時執行多個不同的功能。這些設計往往需要用微處理器(MPU)才能實現。
意法半導體通用MCU部門總經理Patrick Aidoune表示:“很榮幸我們的STM32是世界上很受歡迎的Arm Cortex-M微控制器,而最新的STM32H7系列能夠讓設計師依托這個強大的生態系統處理更多的用例,它的MPU級特性具有卓越的核心性能,兼備MCU的外設集成度和便利性,而且價格實惠!
STM32H7R/S MCU的潛在客戶Riverdi公司的首席執行官Kamil Kozlowski表示: “這兩款MCU集成專用圖形處理器和快速存儲接口,與我們突破嵌入式顯示器極限的使命完美契合。Riverdi選用這款芯片設計下一代顯示模組。新MCU有望提高未來屏顯的視覺性能和響應速度,為用戶帶來更具吸引力的用戶體驗,這代表我們在向客戶提供尖端屏顯解決方案的研發過程中邁出重要一步!
STM32H7R和STM32H7S兩款新微控制器具有強大的安全功能,能夠滿足物聯網(IoT)應用對網絡(luò )安全的要求。兩款產品的共同安全功能包括防止物理攻擊、存儲器保護、在運行時保護應用程序的代碼隔離保護功能,以及平臺驗證。此外,STM32H7S產品還增加了更多的強化的安全功能,集成了不可變的信任根、調試驗證,以及硬件加密加速器,其中,硬件加密加速器支持最新的加密算法,防止非法訪問代碼和數據。利用這些安全保護功能,這兩款產品聚焦于SESIP3和PSA 3級以下安全認證,滿足業內最高的網絡(luò )安全保護標準。
STM32H7 MCU搭載了在意法半導體迄今發布的產品中性能最高的Arm®Cortex®-M內核(最高運行頻率600MHz的Cortex-M7),集成了容量最小的片上存儲器和高速外部接口,讓工程師能夠使用簡單的低成本微控制器開發工具,開發性能和靈活性更高的系統,F有產品再細分為兩個產品線:STM32H7R3/S3通用MCU和圖形處理能力增強的STM32H7R7/S7。開發人員可以在兩個產品之間全面共享軟件,有效利用項目資源,加快新產品上市。
ABI Research機構高級研究總監Michela Menting表示: “物聯網硬件安全是開發者在開發可信設備時追求的永恒目標。難點在于為MCU嵌入式硬件帶來高安全性,實現MPU級別的處理性能,同時保證出色的成本效益,這三個標準在市場上通常無法同時滿足。新的STM32H7 MCU似乎正是具備這一特質,把安全功能放在首位和中心位置,能夠滿足消費電子和工業領域多應用對隱私安全的迫切要求!
意法半導體的新STM32H7 MCU計劃2024年4月開始量產。申請樣片和詢價聯系意法半導體當地銷售辦事處。
意法半導體還提供STM32H7S8-DK演示開發平臺,以及價格實惠且可擴展的NUCLEO-H7S3L8 MCU開發板,加快使用新產品開發應用的速度。
詳情訪問www.st.com/stm32h7rs-product-overview。
技術說明:
關于STM32H7系列微控制器,ST的產品策略是在芯片上嵌入Bootflash閃存和SRAM存儲器,而應用代碼和數據存放在片外存儲器芯片上。Bootflash閃存確保系統啟動更容易、更安全,與STM32 MCU保持一致,便于開發者沿用熟悉的開發工具和STM32軟件包。STM32Cube軟件和工具可幫助開發人員設置啟動系統,把代碼存放在外部存儲器內。
開發人員可以自由地選擇類型和容量適合應用設計的外部存儲器,同時確保物料成本(BoM)具有經濟效益;可以從外部存儲器執行應用程序代碼,也可以將其加載到大容量的SRAM內部存儲器。在連接外部存儲器芯片的I/O引腳內,存儲器加密引擎(MCE)在數據傳輸期間動態加解密編碼數據。該存儲器接口在DTR模式下工作頻率高達200MHz,確保應用程序運行順暢,無卡頓。
除了高性能內核外,這款微控制器還集成了其N(xiāo)eoChrom GPU圖形處理器,能夠實現MPU級別的圖形用戶界面(GUI),具有豐富的色彩,支持動畫播放和3D圖效。這兩款MCU還集成了顯示控制器,能夠處理絢麗的高清彩色用戶界面,在過去,小小的微控制器很難勝任這個工作。運行圖形用戶界面僅占用大約10%的主CPU性能,因此,目標應用能夠提供媲美智能手機的用戶體驗,同時還能運行邊緣人工智能、通信和實時控制等要求苛刻的應用程序。STM32H7R和STM32H7S兩款微控制器都支持ST的TouchGFX GUI開發框架,意法半導體不斷更新該框架的功能,使開發人員能夠用流暢的圖形和動畫創(chuàng )造富有想象力的視覺效果。
作為MCU,新產品允許用戶設計開發層數比典型MPU少很多的簡單的PCB印刷電路板,從而節省成本。新產品給設計人員帶來的另一個好處是,有多種封裝可選,從68引腳的低成本封裝,到最多225引腳的封裝,既可以滿足成本預算需求,又可以解決外部連接設備數量多的問題,例如,大量傳感器輸入或通信通道。
此外,與MPU典型做法不同的是,新微控制器還集成了電源管理功能,而MPU則需要一個外部電源管理芯片(PMIC)。
* STM32 是意法半導體國際有限公司(STMicroElectronics International NV) 或其關聯公司在歐盟和/或其他地方的注冊和/或未注冊商標。 特別是,STM32已在美國專利商標局注冊。
