光電三極管和光電二極管外形很相似，但它們的性能是有差別的。如光電三極管的負載電阻小，一般為光電二極管負載的1/10：光電二極管的光電流比光電三極管的要小，如2DU1A～2DU3A型光電二極管的光電流在—50V、1000lx照度下為6μA，而3DU5A型光電三極管的光電流在Ue=10V、1000lx照度下大于2mA；光電二極管的輸出特性線性度好，響應時間快，而光電三極管輸出特性線性度差。
區分光電二極管和光電三極管，可從下面兩點來識別：
（1）區分亮電阻。由于光電三極管的靈敏度比光電二極管大得多，所以有光照時用萬用表R×1k擋測得的光電三極管的亮電阻要比光電二極管的小很多。
（2）區分正、反向電阻。光電二極管只有一個PN結，和普通二極管一樣，測得正、反向電阻一小一大；而光電三極管是兩個PN結反串聯，在無光照時兩引腳之間阻值都是幾百千歐姆以上。
2.電極判別
光電三極管有c極和e極，可根據外形判斷電極，引腳長的為e極，引腳短的為c極，如圖6—16所示；對于有標志（如色點）的管子，靠近標志處的引腳為e極，另一引腳為c極。光電三極管的c極和e極也可用萬用表檢測。以NPN型光電三極管為例，萬用表選擇R×1k擋，將光電三極管對著自然光或燈光，用紅、黑表筆測量光電三極管的兩引腳之間的正、反向電阻，兩次測量中阻值會(huì )出現一大一小的情況，以阻值小的那次為準，黑表筆接的為c極，紅表筆接的為e極，如圖6—20、圖6—21所示。
好壞檢測
光電三極管的好壞檢測包括無光檢測和受光檢測。
在進行無光檢測時，用黑布或黑紙遮住光電三極管受光面，萬用表選擇R×1k擋，測量?jì)晒芤_間正、反向電阻，正常應均為∞。

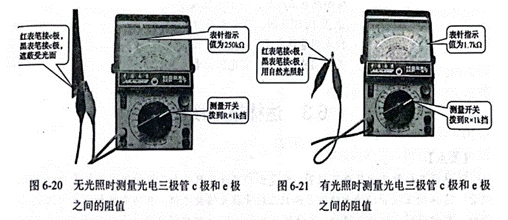

在進行受光檢測時，萬用表仍選擇R×1k擋，黑表筆接c極，紅表筆接e極，讓光線照射光電三極管受光面，正常光電三極管阻值應變小。在無光和受光檢測時阻值變化越大，表明光電三極管靈敏度越高，如圖6—20、圖6—21所示。

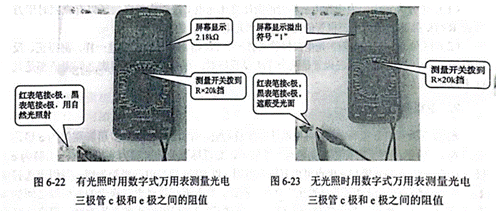

若采用數字式萬用表檢測，則可將測量開關置于R×20k擋，紅表筆接c極，黑表筆接e極，有光照時，屏幕顯示的電阻值應在10kQ以下；無光照時，屏幕顯示的數字應為溢出符號“1”，如圖6—22、圖6—23所示。
若無光檢測和受光檢測的結果與上述不符，則為光電三極管損壞或性能變差。
|
