概要

IU7189T是一款支持I2S數字音頻信號輸入、高效率、超低EMI、3.1W單聲道D類音頻功率放大器。其內置有數模轉換器（DAC）和多級D類調制器，具備出色的音頻性能。利用芯片的I2S數字音頻串行接口傳送至放大器，可以顯 著降低噪聲源對所傳輸音頻的影響。另外也避免了主控芯片內置音頻解碼DAC所帶來的噪聲，最終獲得較高的信噪比以及較小失真度。IU7189T閉環數字輸入設計保留了數字放大器的優勢，同時又具有極佳的PSRR和音頻性能。

IU7189T為單聲道音頻功放。但通過SD管腳設置不同的電平，可以進行左右聲道的選擇。因此可同時選用兩顆芯片，靈活地組成立體聲產品。IU7189T內置了過流保護，短路保護和過熱保護，有效的保護芯片在異常的工作條件 下不被損壞。IU7189T提供了纖小的DFN2X2_10L封裝形式可供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。

描述

輸出功率

PO at THD+N=10% VDD = 5.0V

 RL=8Ω  1.74W(TYP)

 RL=4Ω  3.1W(TYP)

PO at THD+N=1% VDD = 3.6V

 RL=8Ω  0.72W(TYP)

 RL=4Ω  1.27W(TYP)

工作電壓范圍：2.5V到5.5V

默認I2S串行數字音頻輸入接口

優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力

支持寬范圍采樣速率：8KHz~96KHz

左右聲道可選，通過SD管腳電平設置

無需濾波的Class-D結構

高達90%的效率

高的電源抑制比(PSRR)：在217Hz下為-80dB

過流保護，短路保護和過熱保護

符合Rohs標準的無鉛封裝

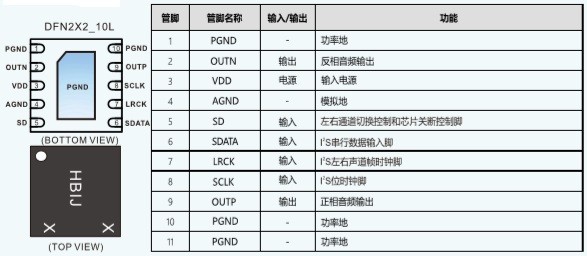

引腳排列以及定義

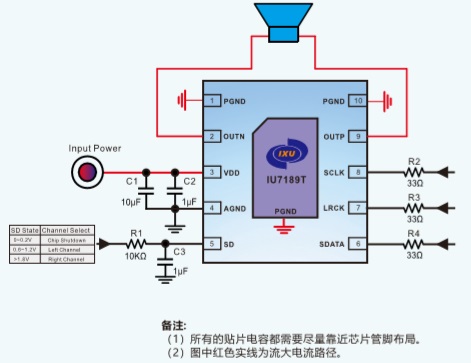

典型應用圖
