電路設計中，會(huì )有各種各樣的電源符號，經常會(huì )把人繞暈，今天整理了27個，分享給大家。

以下的V代表Volatge的意思。

1、VCC：C可以理解為三極管的集電極Collector或者電路Circuit，指電源正極。

2、VDD：D可以理解為MOS管的漏極Drain或者設備Device，指電源正極。

3、VEE：E可以理解為三極管的發射極Emitter，指電源負極。

4、VSS：S可以理解為MOS管的源極Source，指電源負極。

5、VBB：B可以理解為三極管的基極B，一般指電源正極。

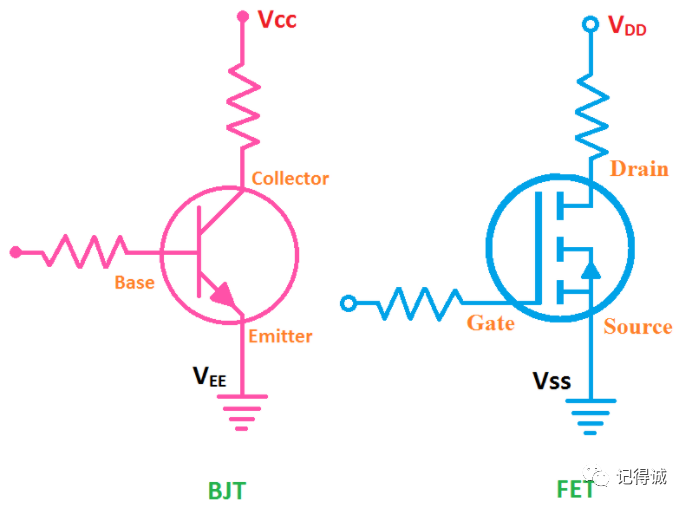

上面5個，看一眼下面這個圖，就都理解了。

6、AVCC，A是Analog的意思，模擬VCC，一般模擬器件會(huì )有。

7、AVDD，A是Analog的意思，模擬VDD，一般模擬器件會(huì )有。

8、DVCC，D是Digital的意思，數字VCC，一般在數字電路中。

9、DVDD，D是Digital的意思，數字VDD，一般在數字電路中。

上面四個，如果電路或者器件沒有模擬數字之分，那就是用VCC、VDD。

10、AGND，模擬GND，對應AVCC或者AVDD的負極。

11、DGND，數字GND，對應DVCC或者DVDD的負極。

12、PGND，P是Power的意思，功率GND，比如DC-DC中就會(huì )有功率地和信號地區分。

以上三個，本質上都是GND，區分開來，更多的是為了PCB走線的需求，有一些單點接地或者多點接地的處理，避免干擾。

13、Vpp，有的好像叫Vpk，電壓峰峰值，對于正弦信號，就是波峰電壓減去波谷電壓，最大值減去最小值。

14、Vrms，rms是root mean squre的縮寫，均方根的意思，Vrms一般指交流信號的有效值。

15、VBAT，BAT是電池BATTERY的簡寫，一般指電池電壓。

16、VSYS，SYS是SYSTEM的簡寫，一般指平臺方案（如MTK）的系統供電。

17、VCORE，CORE指核心的意思，一般指CPU、GPU等芯片的核電壓。

18、VREF，REF是reference的意思，參考電壓，比如ADC內部的參考電壓等。

19、PVDD，P是Power的意思，功率VDD。

20、CVDD，這個C也是CORE，核電源VDD的意思。

21、IOVDD，IO就是GPIO，指給GPIO供電的VDD，CAMERA里面會(huì )用到，I2C通信的上拉電源。

22、DOVDD，CAMERA里面用到的，由外部供給CAMERA，一般也是模擬電源。

23、AFVDD，Auto Focus VDD，意為自動對焦VDD電源，CAMERA里面會(huì )用到，給馬達供電用的。

24、VDDQ，DDR里面用到的，DDR里面有一個DQ信號，可以理解為給這些數據信號供電的。

25、VPP，這個VPP是全大寫的，DDR4里面用到的，DD3里面是沒有的，稱為激活電壓，字位線的開啟電壓。

26、VTT，一般VTT=1/2VDDQ，也是在DDR里面用到的，給一些控制信號提供電源的。

27、VCCQ，在nand flash里面會(huì )用到，比如手機常用的eMMC、UFS等存儲器，一般給IO供電。
