說明

YX2265是一款同步升降壓控制器，適用于驅動高效電源轉換器中的MOSFET或氮化鎵(GaN)等功率器件。它支持高達65V的寬輸入和輸出電壓范圍，并可在降壓、升降壓和升壓模式之間無縫轉換。 YX2265 集成了具有 UVLO 保護功能 的上管和下管柵極驅動器。它提供可編程電感峰值電流限制和輸出平均電流限制功能，并通過ISMON提供輸出瞬時電流監控功能。CC/CV 調節功能使其適用于電池充電系統。
YX2265支持50KHz至3MHz的超寬開關頻率范圍，并集成展頻頻譜(FSS)功能以?xún)?yōu)EMI�？蛇x的外部時鐘同步功能有利于并聯運行。它還具有外部補償、可編程軟啟動功能，可抑制啟動期間的浪涌電流。
YX2265采用5mmx5mm或4mmx4mm 32引腳QFN封裝。

特性 

寬輸入電壓范圍：4V至65V，寬輸出電壓范圍：2V至65V 

電源轉換效率高達98% 

超寬開關頻率范圍：50kHZ至3MHz 

可編程輸入和輸出電流限制 

ISMON 負載電流監控 

CC/CV 調節能力 

支持 Si FET 或 GaN FET 的 5V 驅動電壓 

柵極驅動器：0.6Ω下拉電阻，1.2Ω上拉電阻 

驅動電源軌 UVLO 保護 

展頻頻譜(FSS) 

可編程軟啟動功能 

集成高精度（±1%）1.8V 參考電壓源 

上電正常指示 

4x4mm或5x5mm QFN-32L 封裝

應用 

通用升降壓 DC-DC 轉換器  USB Type-C 型充電器

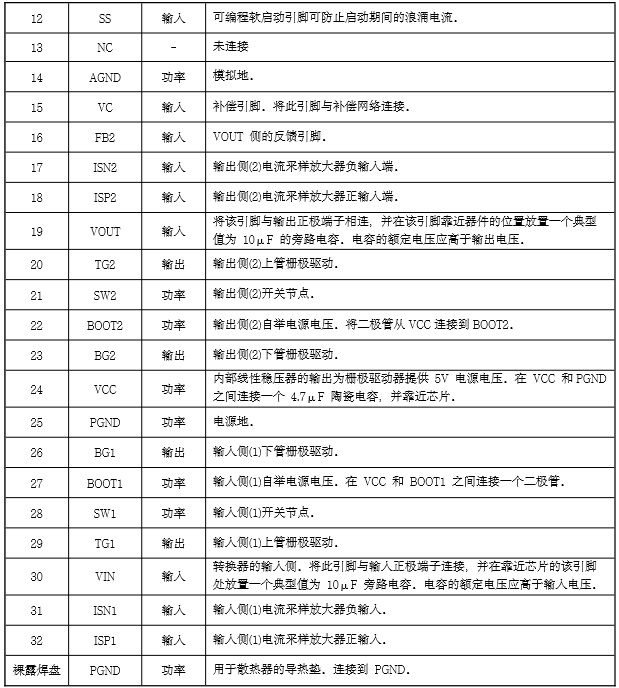

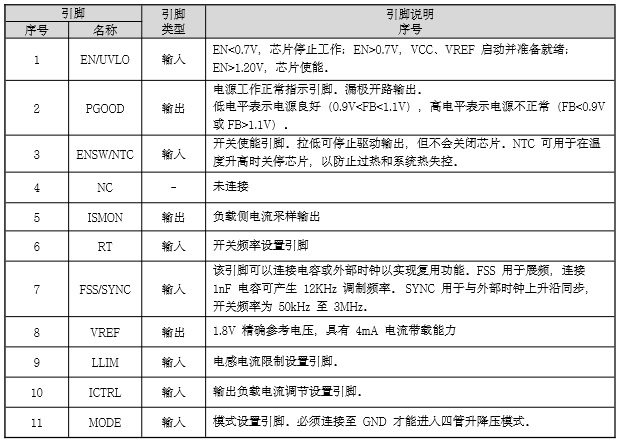

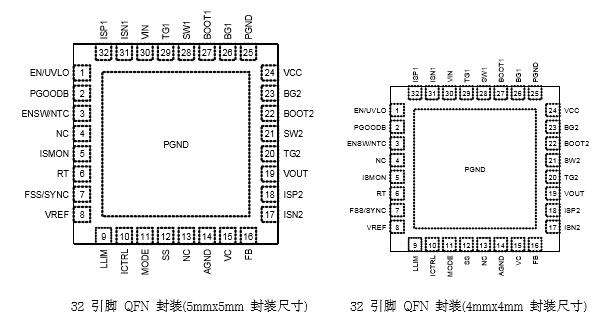

引腳配置和功能

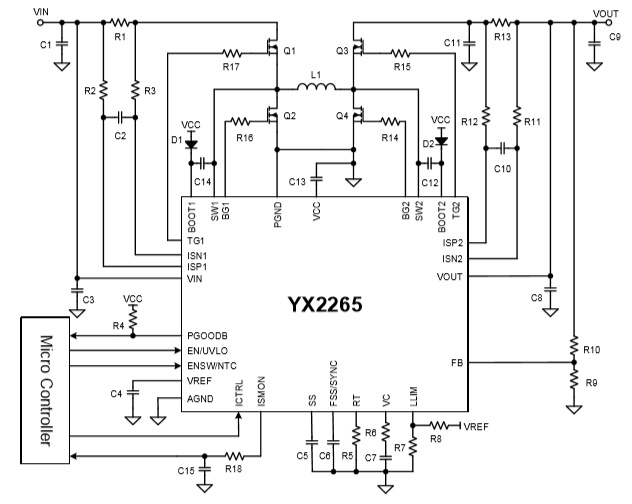

典型應用圖
