當前位置:首頁->產品展示->方案設計->雙節鋰電池7.4V供電實現2X20W音頻放大/升壓/USB充電組合解決方案
產品名稱: 雙節鋰電池7.4V供電實現2X20W音頻放大/升壓/USB充電組合解決方案
封裝形式:
兼容型號:
產品功能: PO at 1% THD+N, VIN = 7.4V ,2X18W((BOOST升壓值為15V))
產品規格書下載: 雙節鋰電池7.4V供電實現2X20W音頻升壓USB充電組合解決方案.pdf
在線客服:
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品:  申請樣品

    詳細介紹

此方案是一款實現雙聲道20W/4歐功率輸出的高保真藍牙音響參考設計。此設計的電源是7.4V兩節鋰電池。此設計大致分為三個主要級:

  1. 采用CS5080的充電管理IC。5V USB輸入給兩節鋰電充電,獨有的升壓充電管理IC系統可以利用手機充電器為雙節鋰電池串聯充電,使得終端音頻設備可以省去專門充電適配器,降低了音頻終端產品總體成本,縮小了音頻終端產品外包裝尺寸.
  2. 采用HT7178升壓至15V。該器件具備12A開關電流能力,并且能夠提供高達20V的輸出電壓,集成11mΩ功率開關管和13mΩ同步整流管,節省PCB面積及外圍成本。
  3. 采用HT317 D類音頻功放IC,15V提供雙聲道18W/失真1%功率輸出;



特性
  • 適用于兩節電池供電的藍牙音箱。

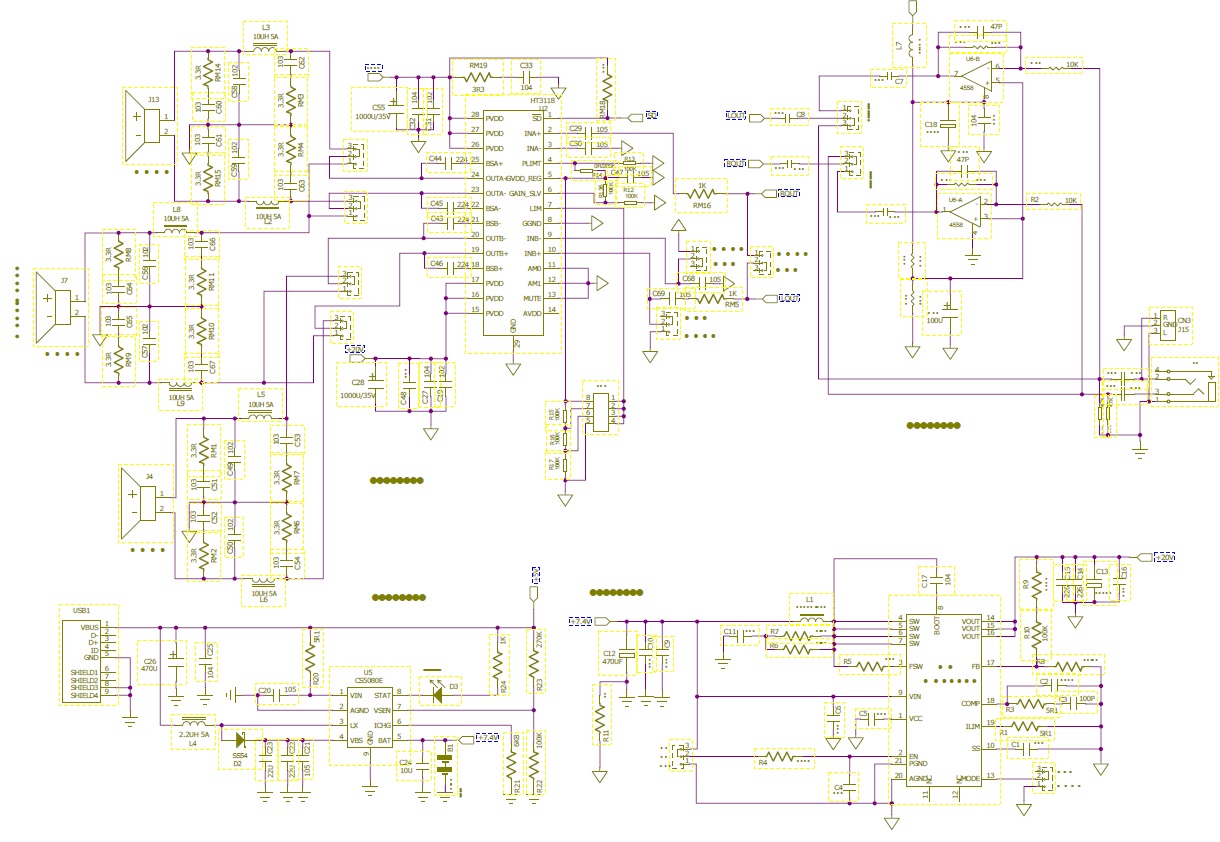

應用原理圖

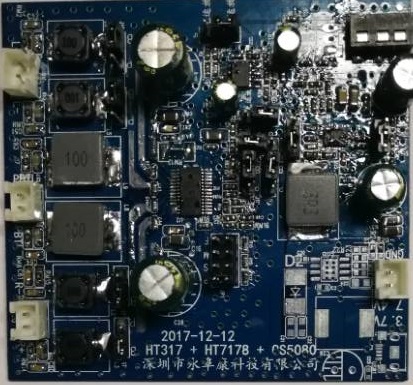

DEMO圖



    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
HT366 2×22W(VDD=14V, RL=4Ω, THD+N=10%)或34W (VDD=16V, RL=4Ω, THD+N=10%) TSSOP-28 4.5V-16V 具有防破音功能的免電感濾波2×20W D類立體聲音頻功放 TPA3110/AD52068/CS3817
CS8685 2X75W/24V/4Ω或2X100W/28V/4Ω(峰值) EQB-32 5V-30V 低空載電流、AM抑制功能、帶主從模式、80W立體聲大功率D類音頻功放IC
FS2105 2x30W @1%THD+N into 8Ω BTL at 24V TSSOP-28 4.5V-26.4V I2S數字輸入、集成EQ/DRC/音量控制2x30W立體聲D類音頻功放IC TAS5805
HT81696 雙鋰電8.4V:2×30W/4歐(VOUT=16V, THD+N= 10%) 或雙鋰電8.4V:52W/3歐(VOUT=17V, THD+N= 10%) TSSOP-28 2.7V-17V 內置升壓的30W立體聲D類音頻功放 HT81698
M12229 M12229 是一款面向2串電芯30W移動電源應用的專用SOC,集成了同步開關升降壓變換器、電池充放電管理模塊(內置均衡控制) 、顯示模塊、電量計算模塊,提供30W輸入/輸出功率,支持PD3.1、QC3.0、AFC、FCP、SCP、BC1.2 DCP等主流快充協議,并提供過壓/欠壓、過充/過放、過溫、過壓、過流、短路保護等完備的保護功能。配合簡單的外圍電路,即可組成雙串30W多口移動電源。 QFN-48 3.3V-12V 單路2串升降壓30W移動電源SOC
HT81293 18W/3.0V-12V(內置升壓至12.3V)/4Ω ESOP-16 3.0V-12V 3.0V-12V寬泛輸入電壓內置升壓18W單聲道D類音頻功放芯片,涵蓋單節雙節鋰電應用
HT328 2X40W/24V/8Ω或80W/24V/4Ω TSSOP-28 4.5V-26V 免電感濾波2×30W D類立體聲音頻功放 AD52090/TPA3110
HT566 2×20W (VDD=14.5V, RL=4Ω, THD+N=1%) QFN-28 4.5V-16V I2S數字輸入20W立體聲無電感閉環D類音頻功放IC
HT368 2×20W (VDD=14.5V, RL=4Ω, THD+N=1%) 或2×25W (VDD=14.5V, RL=4Ω, THD+N=10%) TSSOP-28 4.5V-16V 免電感濾波2*20W D類立體聲音頻功放 TPA3110/TPA3138/TPA3136/AD52068
HT4182 HT4182是一款5V輸入,升壓模式的充電管理IC, 適用于雙節串聯鋰電池。 ESOP-8 4V-6V 5V輸入高效同步升壓型1.2A雙節鋰電池充電IC
HT350 24W (VDD=15V, RL=4Ω, THD+N=1%) 或30W (VDD=15V, RL=4Ω, THD+N=10%) ESOP-10 4.5V-16V 無電感30W單聲道D類音頻功放IC
HT360 2×20W (VDD=14.5V, RL=4Ω, THD+N=1%) 或2×25W (VDD=14.5V, RL=4Ω, THD+N=10%) ESOP-16 4.5V-16V 免電感濾波2*20W D類立體聲音頻功放
CS83711 PO at 10% THD+N, VIN = 7V ,2X16.5W(BOOST升壓值為11V) EQA-28 6.0V-9.0V 兼顧12V適配器供電應用,兩種防破音模式,擴頻模式,內置BOOST升壓模塊 雙節鋰電池串聯供電,恒定2 x 16.5W輸出功率R類立體聲音頻功率放大器 CS83785
HT7166 輸入電壓范圍VIN:2.7V-13V;輸出電壓范圍VOUT:4.5V-13V;內部固定峰值電流:10A ESOP-8 2.7V-13V ESOP-8帶輸出關斷的13V、10A同步升壓IC
CS5086 CS5086E是一款5V USB輸入,支持雙節串聯鋰電池/鋰離子電池的升壓充電管理IC。同時集成有NTC功能和電池自動電量平衡功能,其最大的充電電流可達1.5A。 ESOP-10 3.5V-18V 帶平衡功能、5V USB輸入、雙節鋰電池串聯1.5A升壓充電管理IC
HT5010 HT5014/5/8系列產品是一款低成本的立體聲DA轉換 器,內部集成了內插濾波器、DA轉換器和輸出模擬 濾波等電路。其可支持多種音頻數字輸入格式,最大 支持24-bit字節。 MSOP-10 3.3V 24-Bit, 192kHz立體聲D/A數模轉換器 CS4344/ES7144/MS4344
HT876 2X10.9W/8.5V/4Ω或18W/8.4V/2Ω TSSOP-20 2.5V-9.8V 帶任意限幅的高保真D類/AB類切換10W立體聲功放IC,適用于兩節鋰電池串聯8.4V供電的音頻產品
CS8316 PO at 10% THD+N, VIN=7.4V RL=4Ω+22uH 21W(D MODE NCN OFF) PO at 10% THD+N, VIN =7.4V RL=3Ω+22uH 25W(D MODE NCN OFF) TSSOP-24 5V-9V 針對雙節鋰電池串聯供電應用,固定24倍增益,防破音,AB/D切換,功率限制,內置升壓模 塊,具備自適應升壓功能,恒定25W輸出功率R類單聲道音頻功率放大器
CS5082 CS5082E是一款5V輸入,支持雙節鋰電池串聯應用,鋰離 子電池的升壓充電管理IC.CS5082E集成功率MOS,采用異步開關架構,使其在應用 時僅需極少的外圍器件,可有效減少整體方案尺寸,降低BOM成本。 CS5082E的升壓開關充電轉換器的工作頻率為600KHz最大2A輸入充 電,轉換效率為90%。 ESOP-8 3.44V-7.0V 帶NTC功能、5V USB輸入、雙節鋰電池串聯應用、升壓充電管理IC,管腳兼容CS5080 CS5080
HT560 2X40W/18V/4Ω或75W/24V/4Ω QFN-36 4.5V-26V 30W立體聲D類I2S輸入音頻功放
