概述
AX4894 是一款全差分音頻功率放大器，主要用于移動電話和其他便攜式通訊設備工具。使用5V 的直流電壓，在8Ω 的BTL 負載上具有傳輸1W 的連續平均輸出功率的能力,THD+N 少于1%。AX4894 音頻功率放大器是為使用盡可能小的外部組件來提供高質量的輸出功率而專門設計的。AX4894不需要外部的輸出耦和電容或自舉電容，所以非常適用移動電話和其他低壓應用，這些應用中的主要要求是功耗盡可能小。AX4894 的主要特征是關斷模式下功耗低。通過模式選擇，關斷引腳的電平為高電平或低電平即可進入關斷模式。AX4894 包含先進的開關噪聲抑制電路，它可以消除在開關轉變過程中產生的噪聲。AX4894 的單位增益是穩定的，它可以通過設置外部的增益電阻來配置。兼容NS的LM4894
主要規范
􀂄 在217Hz 的電源抑制比本 80dB（典型）
􀂄 在5.0V 電壓，THD=1%下的輸出功率 1.0W（典型）
􀂄 在3.3V 電壓，THD=1%下的輸出功率 400mW（典型）
􀂄 關斷電流 0.1μA（典型）
特征
􀂄 全差分放大器
􀂄 可用于小的封裝如SMD，MSOP，LLP 等
􀂄 關斷模式下的電流極低
􀂄 可驅動500uF 的電容負載
􀂄 在開關轉換中改進的開關噪聲抑制電路消除噪聲
􀂄 工作于2.2—5.5V
􀂄 不需要輸出耦合電容，自舉電容和緩沖網絡(luò )
􀂄 穩定的單位增益
􀂄 外部增益設置可調
􀂄 關斷電平可以選擇高或低
􀂄 高的共模抑制比
應用
􀂄 移動電話
􀂄 PDAs
􀂄 便攜式電子設備

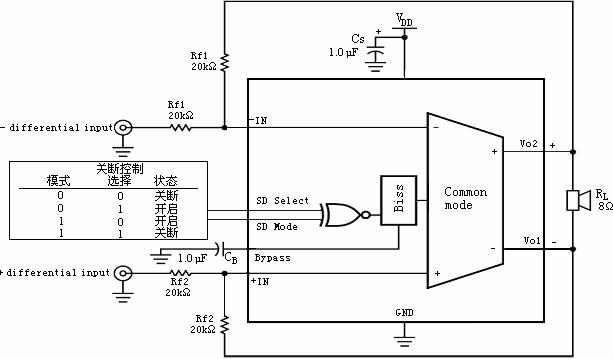

典型應用原理圖
