當前位置：首頁->產品展示->視頻IC->FMS6502/SGM6502/AX6502（8×6視頻開關陣列IC） |
|
|
| 產品名稱： |

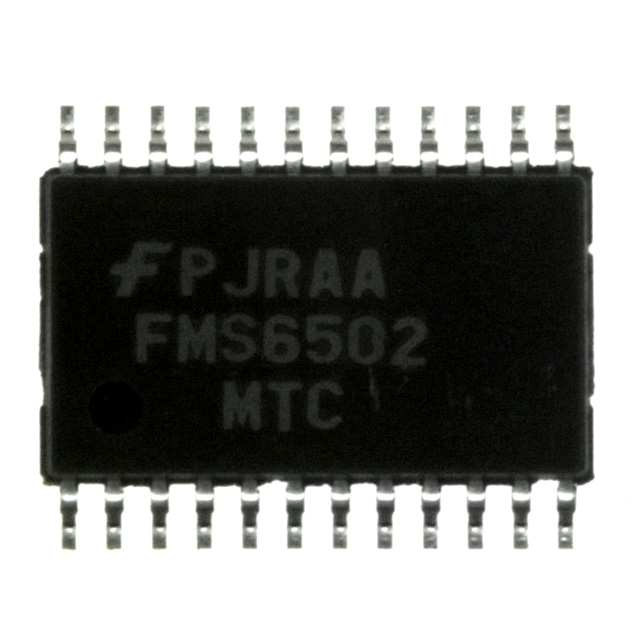

FMS6502/SGM6502/AX6502（8×6視頻開關陣列IC） |
| 封裝形式： |
TSSO-24 |
| 兼容型號： |
FMS6502/SGM6502 |
| 產品功能： |
8輸入、6輸出視頻矩陣開關 |
產品規格書下載： AX6502.doc |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
產品概述
AX6502提供8個可任意連接到6個輸出的輸入端口，每個輸入都可以連接到1個或多個輸出，但是每個輸出只能連接一個輸入。AX6502的輸入提供鉗位或偏置選項，以便處理同步或非同步的視頻信號，鉗位可將輸出同步端電平設置為300 mV。而偏置選項則可在內部將輸入偏置為1.25 V的非同步信號。所有的輸出用來驅動一個150 Ω的直流負載。每個輸出可以提供0dB或6dB的信號增益。輸入到輸出線路和輸入偏置模式功能受I2C兼容數字接口控制。采用TSSOP-24封裝，管教功能完全兼容FMS6502/SGM6502。
主要特點
8´6開關矩陣
支持SD ,PS和HD 1080i / 1080p視頻信號
輸入鉗位和偏置電路
直接驅動75 Ω線纜，無需外接元件
0 dB和6 dB可選增益
模擬或者數字控制器連接輸入
模擬或者數字控制器連接輸出
單對單或者單對多的輸入到輸出的配置
I2C兼容標準模式數字接口
3.3 V或5 V電源

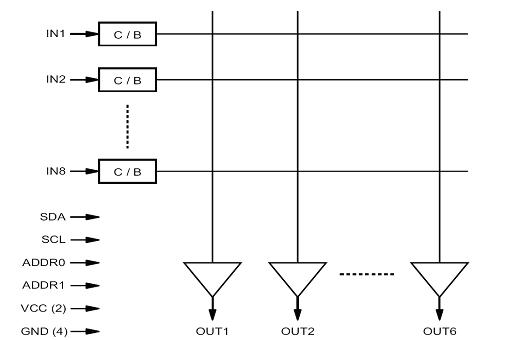

功能說明
|
|
| |
|
|
| |
| |
|
