概述

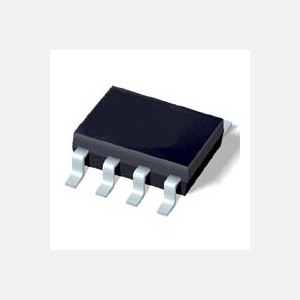

HC3108是一款支持可控硅調光器的LED恒流控制芯片。適用于輸入全電壓范圍的反激式隔離LED恒流電源。HC3108工作在電感電流斷續模式，采用原邊反饋模式，無需次級反饋電路，也無需補償電路即可實現恒流，極大的節約系統成本和體積。芯片采用了專利的恒流控制方式，可以達到優異的線性調整率和負載調整率。HC3108芯片內部集成了可控硅調光控制電路，外圍僅需要很少的組件就可與芯片配合實現調光功能。調光范圍寬，無閃爍。HC3108芯片內帶有高精度的電流取樣電路，使得LED輸出電流精度達到±3%以?xún)取?a href="http://www.webuyspringsrealestate.com/products_3660.htm">HC3108具有多重保護功能，包括LED開路保護LED短路保護、芯片過溫保護，過壓保護，欠壓保護， FB短路保護等。HC3108采用SOP-8封裝。管教完全兼容BP3108

特點
• 支持可控硅調光
• 原邊反饋恒流控制，無需次級反饋電路
• ±3%的輸出電流精度
• 芯片超低工作電流，功耗低
• FB反饋電阻高，功耗低
• 寬輸入電壓
• LED短路/開路保護
• 欠壓保護
• FB對地短路保護
• CS采樣電阻開路保護
• 過溫保護
• 無需環路補償
應用
• 可控硅調光的LED照明
• GU10/E27 LED球泡燈、射燈
• LED PAR30 PAR38 燈
• LED 日光燈
• 其它LED照明

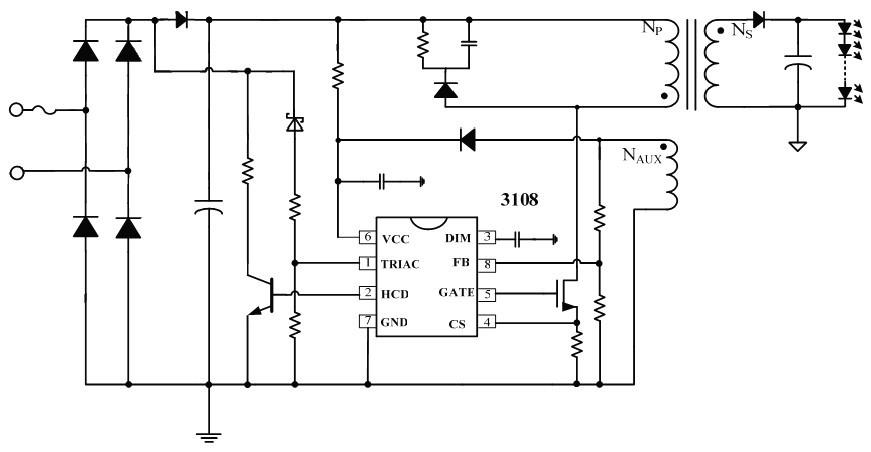

典型應用
