描述
DVC1117是一款采用車規級高壓BCD工藝設計的5-17串鋰電池組監控芯片，適用于總電壓不超過85V的鋰電池包。
DVC1117在正常模式下，VADC可以在29ms內完成 17串電池電壓和6個熱敏電阻溫度測量；CADC 集成了2個濾波器CC1和CC2，分別4ms和256ms輸出一次電流測量值。
DVC1117在休眠模式下，3.3V LDO可以開啟支持外部MCU等系統持續工作，高邊充電和放電NFET驅動可以開啟使電池組處于待機狀態， 同時第2級充/放電過流保護和放電短路保護可以在充/放電電流異常時立即關閉充/放電驅動，保持電池組功能安全。
DVC1117在休眠模式下，既支持I2C通信被動喚醒功能，也支持定時喚醒、充/放電電流檢測 喚醒、第2級充/放電過流喚醒、放電短路喚醒和充電器檢測等主動喚醒功能。
特點
集成電荷泵，支持高邊充電和放電NFET驅動
集成高邊預充電和預放電PFET驅動
兩個獨立的 ADC
支持電壓和電流同時采樣
高精度電池電壓測量
高精度庫侖計
支持內部傳感器和最多6個外部熱敏電阻進行溫度測量
電池采樣端口具有132V耐壓，支持亂序上電及熱插撥
集成電池被動均衡驅動器
集成多種硬件保護
電池過壓保護(COV)
電池欠壓保護(CUV)
兩級充電過流保護(OCC1/OCC2)
兩級放電過流保護(OCD1/OCD2)
放電短路保護(SCD)
3種電源模式(典型值)
正常模式：~270μA
休眠模式：~60μA
關機模式：~1μA
支持多種休眠模式喚醒功能
I2C 通信喚醒
定時喚醒
充/放電流檢測喚醒
第2級充/放電過流喚醒
放電短路喚醒
充電器檢測喚醒
3.3V/50mA LDO 供外部系統使用
100kHz I2C通信接口，支持CRC校驗和從機地址硬線配置
LQFP48(7mm×7mm)封裝
應用
電動自行車、電動輕型摩托車、電動摩托車；不間斷電源系統(UPS；電網儲能；18V，24V，36V，48V，60V 磷酸鐵鋰/三元 鋰/鈦酸鋰等電池組

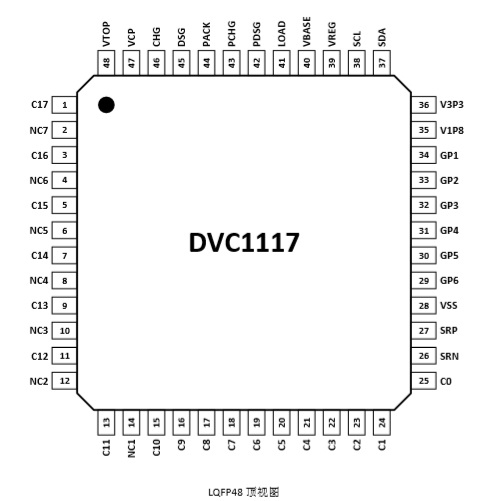

引腳配置

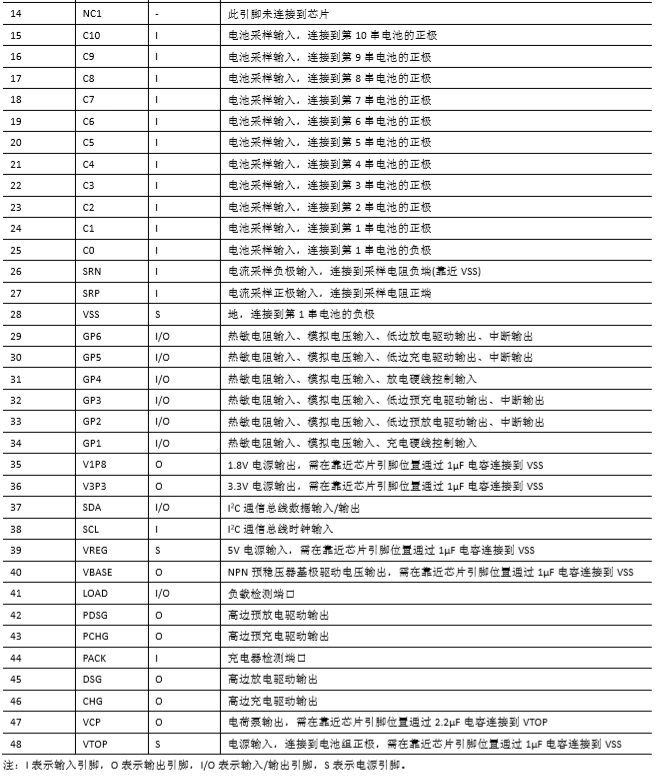

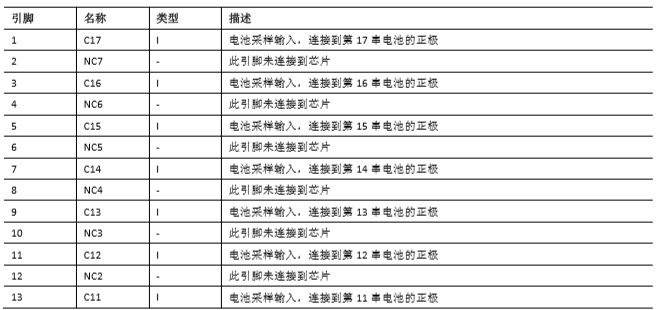

引腳功能

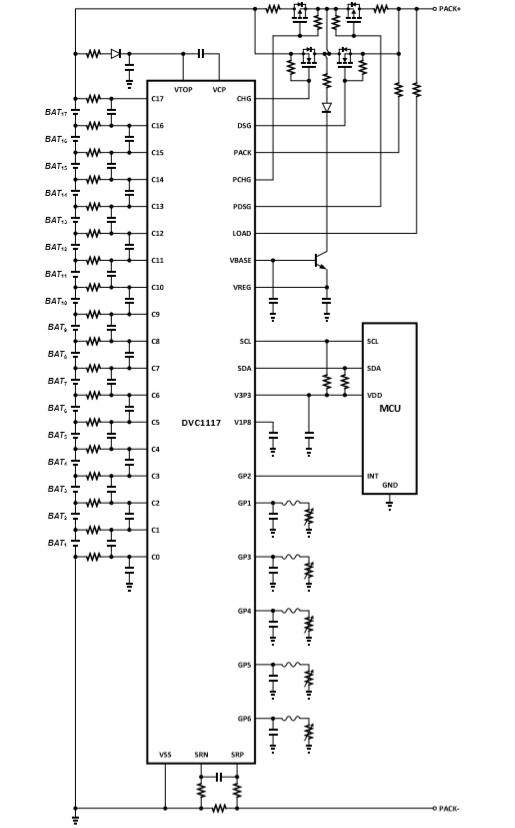

典型應用圖
