當前位置：首頁->產品展示->電源管理IC->CS5308(輸入電流自適應3A開關降壓型單節鋰電充電管理IC）

產品名稱： CS5308(輸入電流自適應3A開關降壓型單節鋰電充電管理IC）
封裝形式： QFN-28
兼容型號：
產品功能： CS5308D是一款28V耐壓，單節鋰電池或鋰離子聚合物電池的降壓型充電管理IC。 具有最大3A的充電電流能力，充電電流可以通過外部電 阻靈活可調，充電效率可以達到90%以上�？芍悄苷{節充電電流，防 止拉垮適配器輸出并匹配所有適配器的輸入自適應環路。
產品規格書下載： CS5308.pdf
在線客服：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品：  申請樣品

    詳細介紹

概要

CS5308D是一款28V耐壓，單節鋰電池或鋰離子聚合物電池的降壓型充電管理IC。集成功率MOS，芯片采用同步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整 體方案尺寸，降低BOM成本。具有最大3A的充電電流能力，充電電流可以通過外部電阻靈活可調，充電效率可以達到90%以上。

CS5308D內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出并匹配所有適配器的輸 入自適應環路。同時CS5308D通過外部電阻，可獨立靈活調節充電終止電流的大小。

CS5308D具有完善的保護功能，包括輸入欠壓和過壓保護、電池過壓和短路保護、電池溫度保護、芯片溫度調節和保護。此外芯片通過外接的兩路LED指示燈，可對充電過程實現全程監控。采用QFN4X4_28L封裝。

描述

28V耐壓，同步降壓型充電器

99%系統工作占空比

最大3A充電電流，充電電流外部電阻可調

NTC功能

降壓充電效率90%

±1%電池恒壓精度

充電終止電流獨立可調

支持LED充電狀態指示

內置功率MOS

550KHz開關頻率，可支持2.2uH 電感

輸出過壓，短路保護

輸入欠壓，過壓保護

IC過溫保護

IC溫度自適應調節

自動調節輸入電流，匹配所有適配器

全集成結構，無需外置二極管

應用

藍牙音箱

電子煙

對講機

POS機

鋰電電池包

玩具

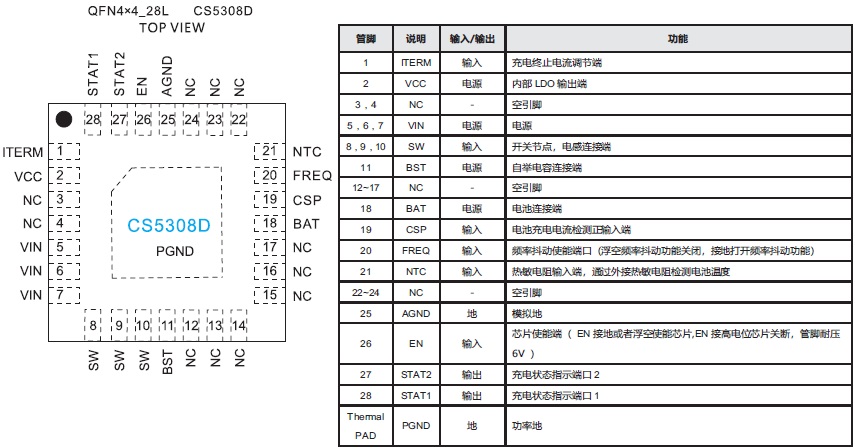

引腳排列以及定義

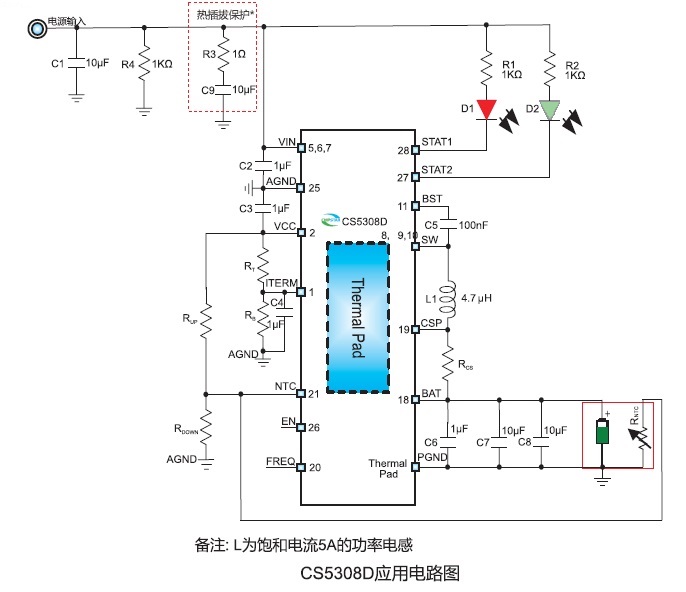

典型應用圖
