當前位置：首頁->產品展示->電源管理IC->IU5066(33V高耐壓帶OVP保護1.2A單節鋰電池線性充電IC） |
|
|
| 產品名稱： |
IU5066(33V高耐壓帶OVP保護1.2A單節鋰電池線性充電IC） |
| 封裝形式： |
ESOP-8 |
| 兼容型號： |
TP4056/CS4056 |
| 產品功能： |
最大1.2A充電電流，充電電流外部電阻可調；4.5V-6.55V工作電壓范圍，33V額定輸入電壓具有6.55V輸入過壓保護(OVP )
|
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概要
IU5066E是面向空間受限便攜應用的，高度集成錘離子和錘聚合物線性充電器器件。該器件由USB端口或交流適配器供電。帶輸入過壓保護的高輸入電壓范圍支持低成本、非穩壓適配器。
電池充電經歷以下三個階段： 涓流、電流、恒壓。在所有充電階段，內部控制環路都會(huì )監控IC結溫，當其超過內部溫度閭值時，它會(huì )減少充電電流。充電器功率級和充電電流感應功能完全集成在—起。該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示和充電終止功能。
IU5066E采用纖小的ESOP8L封裝盡可能滿足客戶針對產品封裝體積的要求，其額定的工作溫度范圍為－40°c 至85°C。采用ESOP-8封裝。
描述
· 充電電壓精度為1%
10％ 充電電流準確度
最大1.2A充電電流， 充電電流外部電阻可調
NTC功能
自動斷電功能
低電池輸出泄漏電流
• 33V額定輸入電壓具有6.55V 輸入過壓保護 ( OVP )
欠壓保護 ( UVLO )
電源過載保護， PROG 短路保護， 輸出短路保護
·芯片恒溫自調節功能芯片熱關斷保護功能充電超時保護功能
應用
•健身配件•手待設備•工具設備• 家電產品

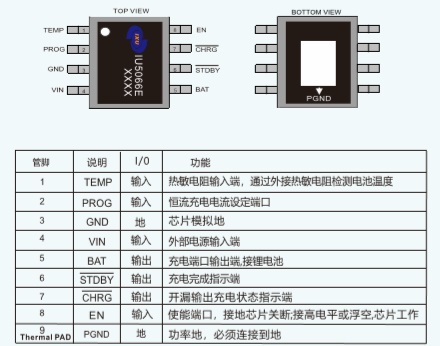

引腳排列以及定義

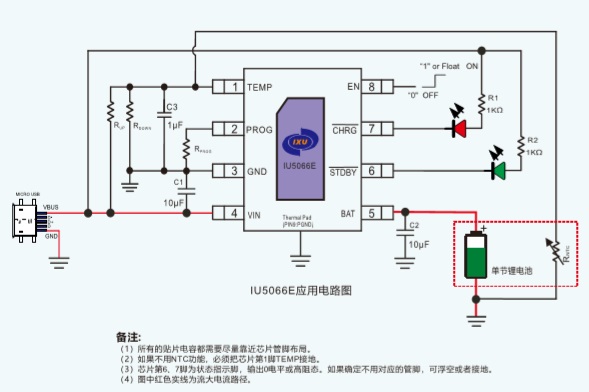

典型應用圖
|
|
| |
|
|
| |
| |
|
