當前位置：首頁->產品展示->數模(DAC)/模數(ADC)轉換芯片->PCM1808/HT91808(具有單端輸入的99dB SNR立體聲ADC） |
|
|
| 產品名稱： |
PCM1808/HT91808(具有單端輸入的99dB SNR立體聲ADC） |
| 封裝形式： |
TSSOP-14 |
| 兼容型號： |
PCM1808 |
| 產品功能： |
HT91808是一款單端模擬輸入24位， 96千赫立體聲A / D轉換器 |
產品規格書下載： HT91808.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT91808是一款高性能、低成本立體聲音頻模數轉換器。其集成了64倍過采樣率Δ-Σ調制器、數字梳狀濾波器、數字高通濾波器。HT91808支持主、從機和兩種串行音頻數據格式。支持掉電和時鐘檢測低功耗模式，封裝形式采用TSSOP14，溫度支持-40°C 到 +85°C。
特點
24bit Δ-Σ立體聲ADC
+5.0 V 模擬電源 (VA)
+3.3 V數字電源 (VDD)
單端電壓輸入：3Vp-p
THD+N：-93dB（典型值）
SNR：99dB（典型值）
動態范圍：99dB（典型值）
過采樣抽取濾波器
過采樣頻率：x64
通帶紋波： ±0.05 dB
片上高通濾波器：0.91 Hz (48 kHz)
PCM 音頻接口
可選主機和從機模式
數據格式： 24-Bit I 2 S, 24-Bit 左對齊
集成模擬低通抗混疊濾波器
采樣率： 8 kHz–96 kHz
系統時鐘：256 fs，384 f S , 512 f S
精度：24bit
封裝：TSSOP14
應用
數字電視、AV放大器/接收器、MD播放器、CD刻錄機、多軌接收器及電子音樂(lè )儀器等產品

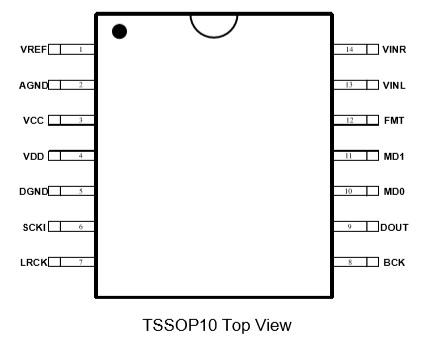

引腳信息

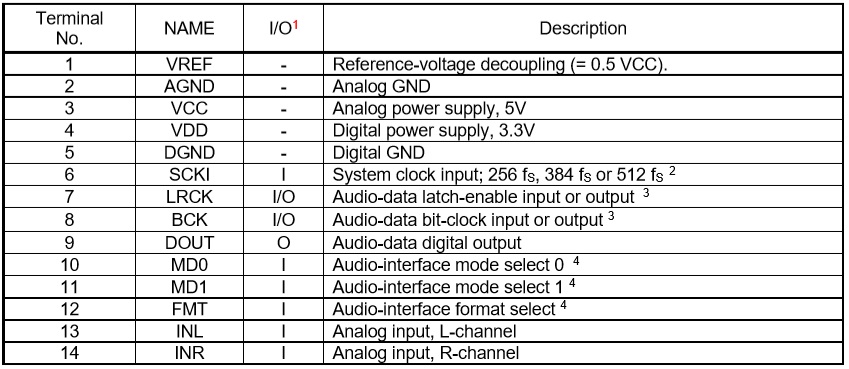

引腳定義

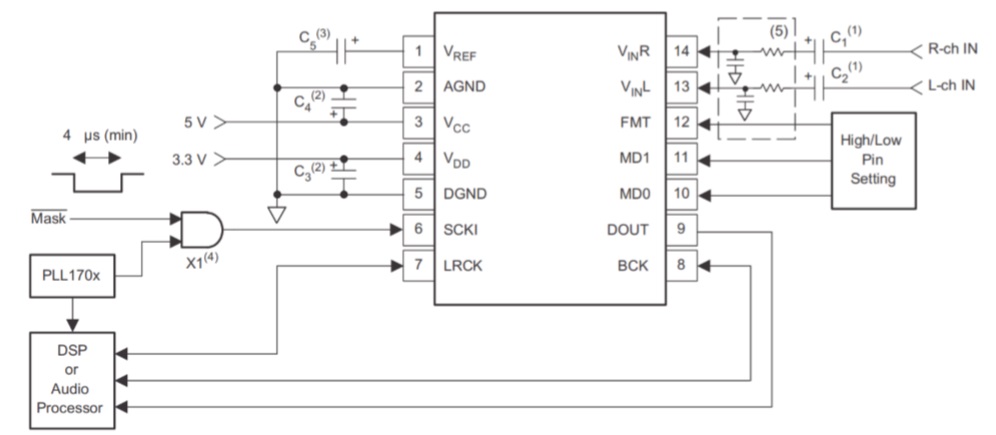

典型應用圖
|
|
| |
|
|
| |
| |
|
