概述

CS8126T是一款高效率，超低EMI，3.1W單聲道D類音頻放大器。CS8126T無濾波器的PWM調制結構減少了外部元件,PCB面積和系統成本，而且也簡化了設計。高達90%的效率，快速的啟動時間和纖小的封裝尺寸使得CS8126T成為小型手上設備和PDA的最佳選擇。

CS8126T的全差分架構和極高的PSRR有效的提高了CS8122S對RF噪聲的抑制能力，并且省去了傳統音頻功效的BYPASS電容。采用獨創(chuàng )的AERC技術，能提供優異的全帶寬EMI抑制能力，在不加任何輔助設計時，在FCC Part15 Class B標準下仍然具有超過20dB的裕量，特別適合FM,CMMB,手機模擬電視等易受EMI干擾的應用。內置了過流保護，短路保護，過熱保護，有效的保護芯片在異常的工作條件下不被損壞，提供了纖小的封裝形式可供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。

特點

輸出功率

PO at 10% THD+N, VDD = 5V

  RL = 8Ω  1.8W

  RL = 4Ω  3.1W

PO at 1% THD+N, VDD = 3.6V

  RL = 8Ω  0.74W

  RL = 4Ω  1.30W

工作電壓：2.5V~5.5V

無輸出濾波器

低靜態電流4mA）

低關斷電流（＜0.1uA）

POP聲抑制

90%效率

過流保護，短路保護 ， 過熱保護

快速的啟動時間（32ms）

DFN2*2_8L封裝

符合RoHs兼容指令

應用

USB音箱 / 便攜式音箱/ PMP,MP4,MP5/播放器 / GPS

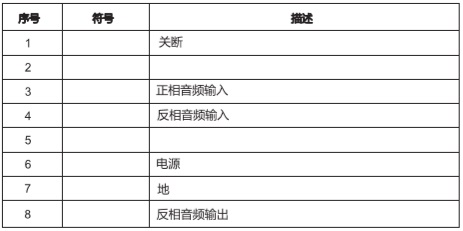

引腳排列及定義

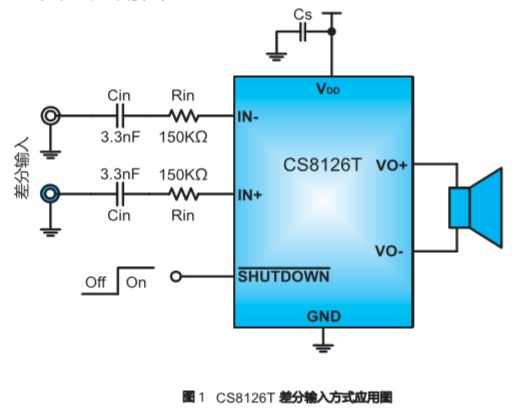

典型應用圖
