概述
HT8313是一款D類音頻功率放大器，在VBAT=5V、THD+N=10%，4Ω負載條件下能連續輸出5.5W功率。該D類功放的電源電壓由內置的自適應電荷泵升壓模塊提供。該升壓模塊在低功率時不升壓，可有效提升電池的播放時間。 HT8313的最大特點是防削頂失真（ACF）輸出 控制功能，可檢測并抑制由于輸入音樂(lè )、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在升壓電壓下降所造成的輸出削頂，顯著提高音質，創(chuàng )造非常舒適的聽音享受，并保護揚聲器免受過載損壞。 HT8313具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式（此時電荷泵升壓功能關閉）。 HT8313內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡(luò )，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。 此外，HT8313內部固定28dB增益，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
・防削頂失真功能(Anti-Clipping Function, ACF)
・自適應電荷泵升壓功能
・內部固定28dB增益
・輸出功率(Class D)
5.5W (VBAT=4.2V, RL=4Ω+22uH, THD+N=10%)
4.5W (VBAT=4.2V, RL=4Ω+22uH, THD+N=1%)
・輸出功率(Class AB)
2.8W (VBAT=5V, RL=4Ω, THD+N=10%)
2.3W (VBAT=5V, RL=4Ω, THD+N=1%)
・電源
-升壓輸入VBAT：2.7V至5.5V
-升壓輸出PVDD：6.6V
・靜態工作電流：3mA
・關斷電流：<1ua
・AB/D類可切換
・免濾波器數字調制，直接驅動揚聲器
・保護功能:過流/過熱/欠壓異常保護功能
・無鉛封裝， SOP10L-PP
應用
・智能音響 ・無線音響 ・便攜式音頻設備 ・智能手機

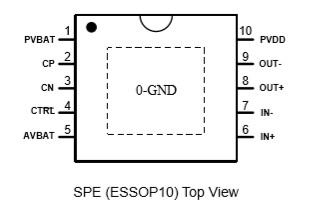

管腳排列圖

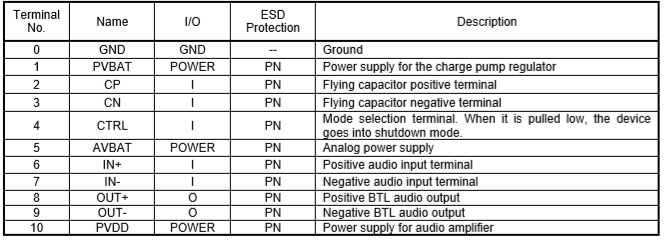

引腳定義

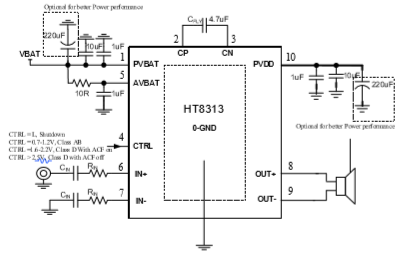

典型應用圖
