概述
HTR3306是一款6路多功能LED驅動器和 GPIO控制器, 2.5V~5.5V電源供電。10個IO端 口中的任何一個都可以配置為L(cháng)ED模式或 GPIO模式。此外，任何GPIO都可以單獨配置 為輸入或輸出。
通電后，6個IO端口配置默認為GPIO輸出，默 認狀態根據AD0和AD1決定。所有配置為輸入 的IO端口都會(huì )持續監控狀態變化，并具有8μs 的防抖動時間，IO口的變化由INTN輸出指示。
當GPIO狀態通過I2C接口被讀取時，INTN輸出 被清除。 當IO端口配置為L(cháng)ED模式時，可以通過I2C接口 將LED驅動器的電流設置在0~IMAX之間，并可 以以該值除以256步進行線性調光。默認最大 電流（IMAX）為37mA，可在全局在控制寄存器 中更改IMAX。
HTR3306支持breathing功能，使其實現燈效變 得更為容易，其有兩種模式:blinking模式和 fading模式。
HTR3306提供QFN3×3-20L封裝
特點
・供電范圍：2.5V~5.5V
・6個多功能IO，支持LED驅動或GPIO（電流源調 光）
・LED模式下具有256階線性調光
・任意IO可配置為獨立的輸入或輸出
・中斷功能，8μs防抖，低電平有效
・標準I2C接口，4個I2C器件地址可選
・支持1.8V/3.3V邏輯電平(SDA, SCL, RSTN, IO)
・具有關斷功能，低電平有效
・支持兩種智能呼吸模式：Blinking模式和Fading 模式，呼吸時間可調，智能呼吸模式節省主控芯片 功耗
・QFN3×3-20L，無鉛封裝
應用
・手機 ・音箱 ・其他消費類電子產品

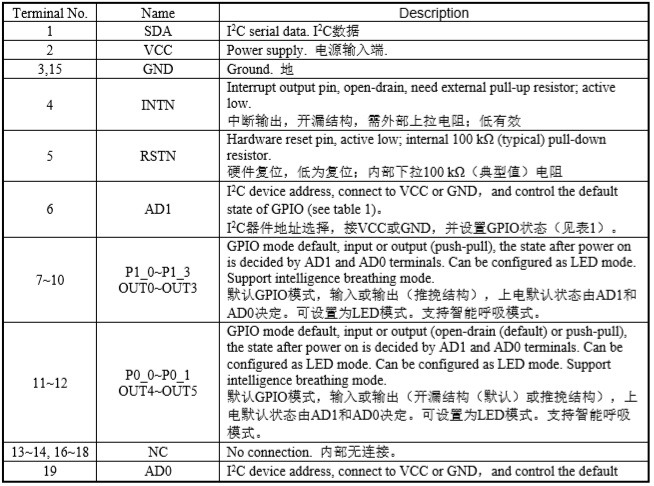

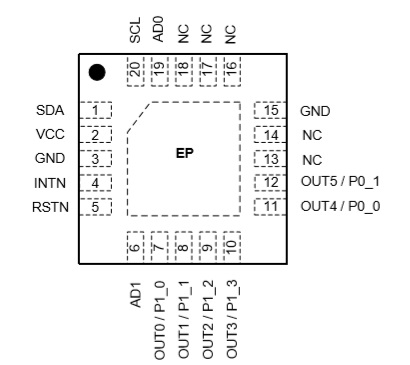

管腳排列及定義

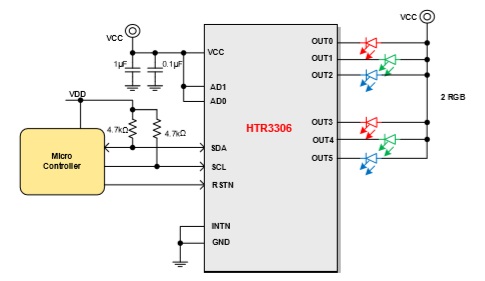

典型應用圖
