概述

HTR3229是一款通過1MHz的I2C接口進行編程的支持16×8或15×9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用 來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
另外，每個LED的開路和短路狀態都能被檢測，HTR3229能夠把開路和短路信息存儲在Open-Short寄存器組中。這個寄存器組允許MCU通過I2C接口讀取用以告訴MCU這些LED燈是否是在開路或者短路狀態以及位置信息。

HTR3229的工作電壓在2.7V到5.5V之間，并且關斷電流和工作電流都非常小。

HTR3229支持QFN-32 (4mm×4mm)封裝，可在2.7V到5.5V和-40°C to +125°C下工作。

特點

・輸入電壓范圍：2.7V-5.5V

・16路電流源

・支持16×n (n=1~8), 15×9 LED 陣列配置

・獨立的256階PWM控制臺階

・每個CSx有256個直流臺階

・64個整體電流臺階

・SDB上升沿復位I2C模塊

・32kHz的PWM頻率

・支持1MHz的I2C接口

・獨立的開路和短路錯誤檢測功能

・PWM信號180度相位轉變功能

・擴頻功能

・De-Ghost

・QFN-32 (4mm×4mm)

應用

・白色家電LED面板顯示 ・IOT設備

引腳信息

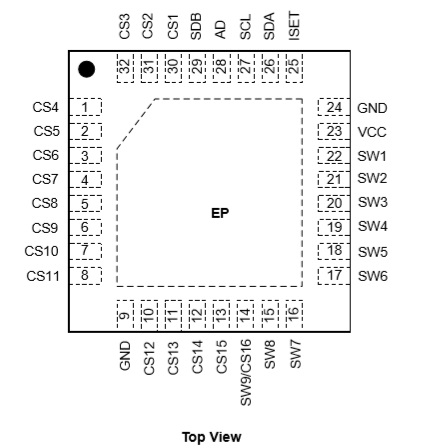

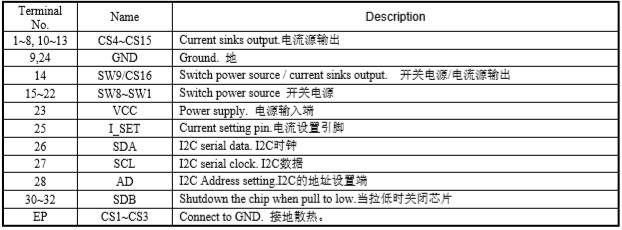

引腳定義

典型應用圖

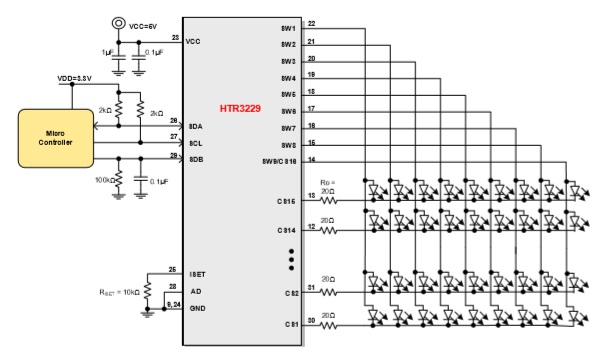

Driving 16×8 LEDs

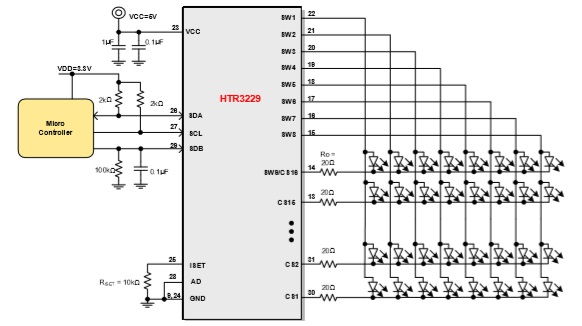

Driving 15×9 LEDs

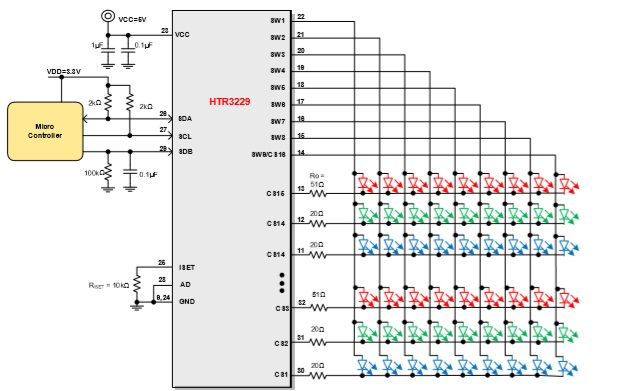

Driving 45 RGBs
