功能特性
◆ 基于 8051指令的高速 1T 增強型 MTP SOC
◆ ROM
┄ ROM 空間：16K*8 位 MTP，可重復寫入 10K次，105℃下 10 年保存壽命
┄ EEPROM 空間：512 BYTE，可重復寫入 20K次，105℃下 10 年保存壽命
┄ BootLoader：支持 1K BYTE LDROM，Code Option 選擇從 APROM 或 LDROM 啟動
┄ 支持雙線仿真、IAP 和 ICP 操作
┄ 靈活的代碼保護模式 ◆ RAM ┄ 256 BYTE IRAM
┄ 768 BYTE XRAM
◆ 工作條件
┄ 1.8~5.5V@-40~85℃應用環境
┄ IC 系統時鐘對應的工作電壓范圍
-- ＞16MHz@2.9~5.5V
-- ≤8MHz@2.4~5.5V
◆ 時鐘系統
┄ 內建高頻 32MHz 振蕩器（fHRC）
-- 作為系統時鐘源時，fsys 可通過編程器選擇設定為 16M/ 8M/ 4MHz/ 2M
-- 頻率誤差：跨越（2.5V~5.5V）及（-20~85℃）應用環境，不超過±1%
┄ 內置高頻晶體振蕩器電路及低頻 32.768KHz 晶振電路
-- 可外接 2~16MHz 晶振或 32.768KHz 晶振
-- 作為系統時鐘源時，fsys 可選擇使用外接晶振 1/2/4/16 這四種分頻中的一種
-- 可用外部 32.768K校正內部高速時鐘 32M
┄ 內建低頻 128KHZ LRC 振蕩器
-- 可作為看門狗定時器（WDT）和自喚醒定時器（WKT）的時鐘源
-- 可用內部高速時鐘 32M 校正 128K時鐘
-- 頻率誤差：跨越（4.0V~5.5V）及（-20~85℃）應用環境，頻率誤差不超過±4%
◆ 低電壓復位（LVR）
┄ 復位電壓有（1.9~4.3V），共 8 當可選
┄ 缺省值為用戶燒寫 Code Option 所選值
◆ 16 檔電平可選的低電壓檢測模塊（LVD）
◆ 中斷源（INT）
┄ Timer0/1/2/3/4，WKT，ADC，PWM，UART，SPI，IIC，TK，LVD 共 27 個中斷源
┄ 外部中斷，所有 IO 口可作為外部中斷共 26 個中斷口，可設下降沿，低電平中斷， 所有 PA、PB、PC 和 PD 都分別共用一個共 4 個入口地址
┄ 四級中斷優先級可設
◆ GPIO
┄ 最大 26 個雙向可獨立控制的 I/O 口，可獨立設定上下拉電阻，可設置為開漏輸出
┄ IO 口源驅動能力分四級控制
┄ 全部 IO 具有大灌電流驅動能力（80mA）
┄ 所有 IO 可作為 1/2 BIAS、1/3BIAS 軟件 LCD 驅動
┄ 數字外設功能引腳全映射模塊（PTM）
◆ 數字外設
┄ 8 位 WDT 和 WKT
┄ 2 個兼容 80C51 定時器 Timer0、Timer1（標準 51）
┄ 16 位 Timer2 帶有 3 路輸入捕獲功能，輸入管腳可任意配置
┄ 16 位 Timer3 可工作在普通模式和掉電模式
┄ 16 位 Timer4/PWM
┄ PWM
-- 1 組 16 位 3 對 6 通道，帶不同工作模式和剎車故障功能的 PWM，時鐘高達 32MHz
-- 1 組 16 位 1 對 2 通道 16 位，復用 TIMER4 時基的 PWM
┄ 2 個獨立 UART 通信口
┄ 1 路 IIC
┄ 1 路 SPI
┄ 集成 16 X 16 位硬件乘除法器
◆ 26 通道高靈敏度高可靠性觸控電路
┄ 高靈敏度可適應隔空按鍵觸控、接近感應等對靈敏度要求較高的觸控應用
┄ 高可靠性具有很強的抗干擾性，可通過 10V 動態 CS 測試
┄ 可實現 26 路觸控按鍵及衍生功能如滾輪、滑條等多種應用
┄ 高靈活度開發軟件庫支持，低開發難度
┄ 自動化調試軟件支持，智能化開發
┄ 低功耗觸控模式，單觸控按鍵喚醒時芯片整體功耗可低至 5uA
◆ 12 位 SAR ADC
┄ 支持最多 26+6 通道 AD 輸入，包括 VDD/4 電壓、IO/4 等
┄ ADC 的參考電壓源可選 VDD、內部基準（1V、2V、3V、4V）、外部參考
┄ 支持硬件啟動和轉換結果比較 ┄ 可設 ADC 轉換完成中斷
◆ 運算放大器 0
┄ 支持全引腳外接，手動校準，
┄ 支持內部 16 倍、64 倍放大，輸出可選內部濾波后引至 ADC
◆ 省電模式
┄ 空閑（IDLE）模式：任何中斷可喚醒
┄ 掉電（PD）模式：外部中斷、WDT、WKT、TIMER3 和 TK 可喚醒
◆ 高可靠性 ┄ ESD 優于±8KV、EFT 優于±4.5KV
◆ 開發工具 ┄ 基于 KEIL或 RM 集成開發環境（IDE），片上調試（OCD）
◆ 封裝
┄ SOP28/TSSOP28、SOP20/TSSOP20、SOP16
管腳配置

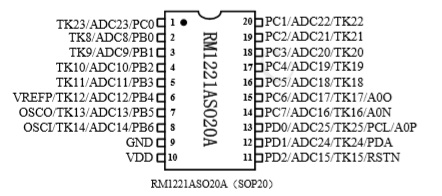

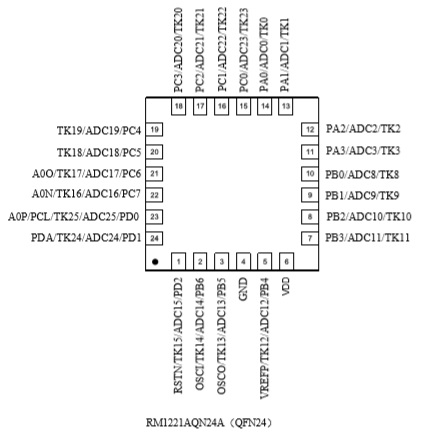

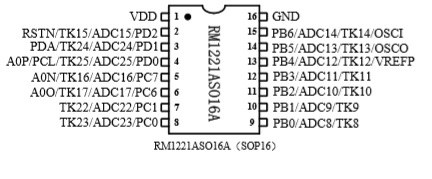

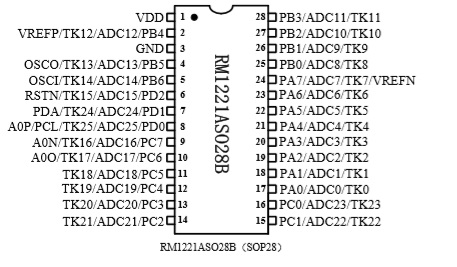

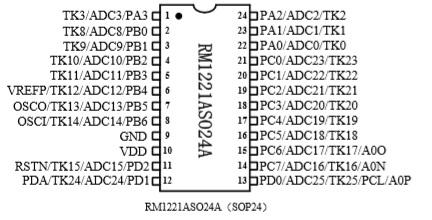

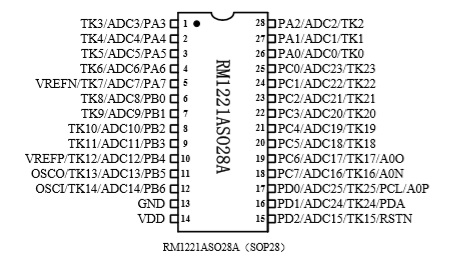

管腳排列圖

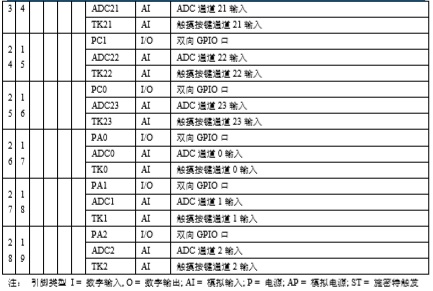

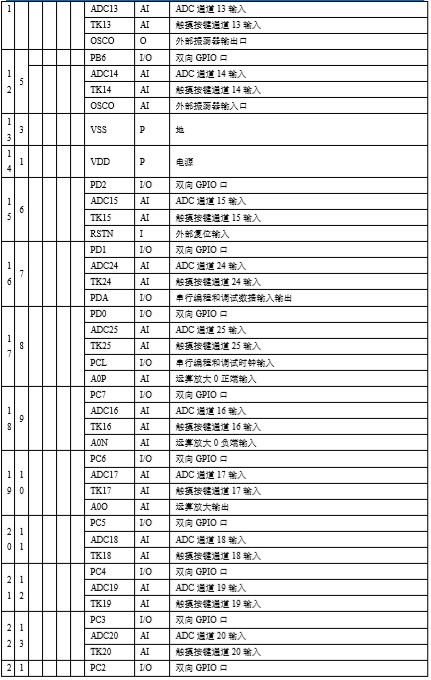

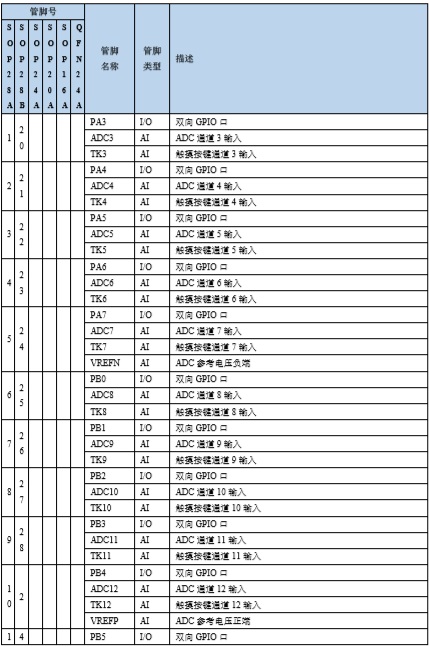

腳位定義

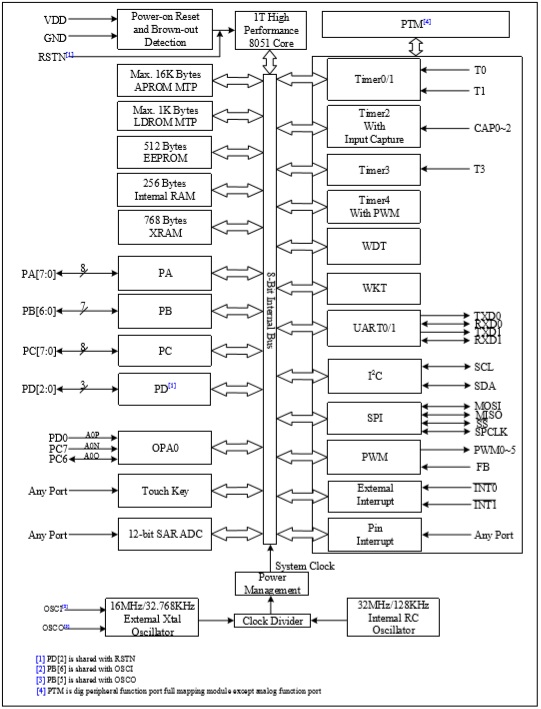

系統框圖
