概要

IU5060S是面向空間受限便攜應用的，高度集成鋰離子和鋰聚合物線性充電器器件。該器件由USB端口或交流適配器供電。帶輸入過壓保護的高輸入電壓范圍支持低成本、非穩壓適配器。

電池充電經歷以下三個階段：涓流、電流、恒壓。在所有充電階段， 內部控制環路都會(huì )監控IC結溫， 當其超過內部溫度閾值時，它會(huì )減少充電電流。充電器功率級和充電電流感應功能完全集成在一起。該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示和充電終止功能。

IU5060S采用纖小的SOP23-5L封裝,盡可能滿足客戶針對產品封裝體積的要求，其額定的工作溫度范圍為-40℃至85℃。

描述

充電電壓精度為1%

10% 充電電流準確度

最大600mA充電電流，充電電流外部電阻可調

自動斷電功能

低電池輸出泄漏電流

33V額定輸入電壓具有6.55V 輸入過壓保護（OVP）

欠壓保護（UVLO）

電源過載保護，PROG 短路保護，輸出短路保護

芯片恒溫自調節功能

芯片熱關斷保護功能

充電超時保護功能

應用

健身配件、手持設備、工具設備、家電產品

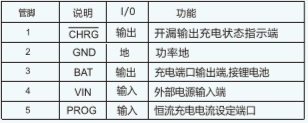

管腳排列以及定義

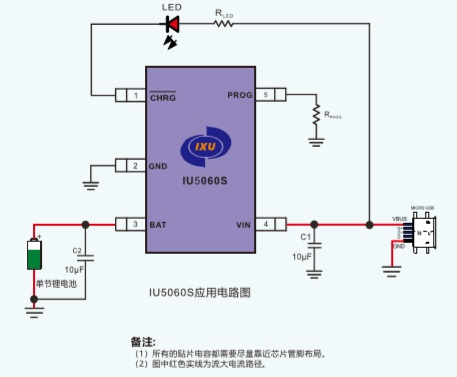

典型應用圖
