當前位置：首頁->產品展示->電源管理IC->IU5180(1-4節鋰電池升降壓型3A充電IC）

產品名稱： IU5180(1-4節鋰電池升降壓型3A充電IC）
封裝形式： TSSOP-20
兼容型號：
產品功能： IU5180C是一款完全集成的開關模式升降壓充電管理IC，用于1~4節 鋰離子電池和鋰聚合物電池，以及1~5節磷酸鐵鋰電池。工作電壓3.6~22V，BAT端耐壓30V；最大3A充電電流，充電電流外部電阻可調
產品規格書下載：
在線客服：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品：  申請樣品

    詳細介紹

概要

IU5180C是一款完全集成的開關模式升降壓充電管理IC，用于1~4節鋰離子電池和鋰聚合物電池，以及1~5節磷酸鐵鋰電池。芯片集成包括4開關MOSFET、輸入和充電電流感應電路、電池以及升降壓轉換器的環路補償。芯片具有3A的充電電流能力，充電電流可以通過外部電阻靈活可調。

IU5180C內置四個環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適應環路，其輸入自適應點通過外部分壓電阻靈活可調。

IU5180C通過調節電池外部反饋電阻的分壓比例，得到不同的恒壓充電電壓值，從而適配不同節數和規格的鋰電池。

IU5180C采用TSSOP20-PP封裝。

描述

全集成開關模式升降壓充電

工作電壓3.6~22V，BAT端耐壓30V，內部集成高壓晶體管

最大3A充電電流，充電電流外部電阻可調

NTC功能

輸入電流自適應功能，自適應點外部可調

支持LED充電狀態指示

500KHz開關頻率

輸出過壓，短路保護

集成30V OVP功能

IC過溫保護，IC溫度自適應調節功能

良好的EMI特性

應用

藍牙音箱、電子煙、磷酸鐵鋰電池包、4.2V/4.3V/4.35V/4.4V鋰電池電池包、對講機、玩具等

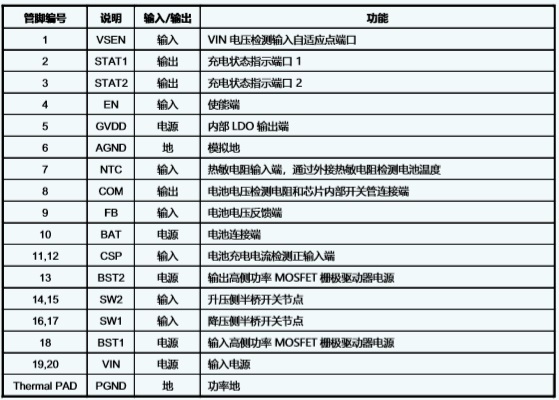

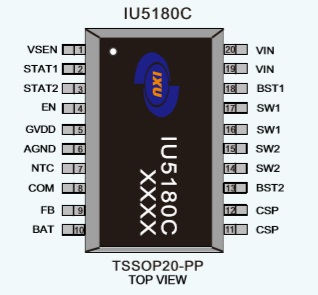

引腳排列及定義

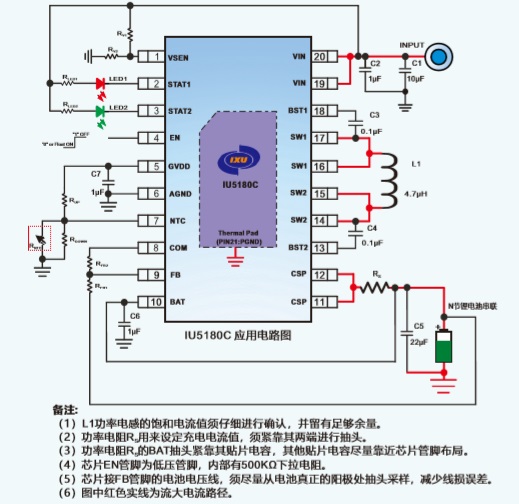

典型應用圖




    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
IU5186 IU5186C是一款自動申請快充輸入，開關模式升降壓充電管理IC，用于1-4節鋰離子電池和鋰聚合物電池，以及1 -5節磷酸鐵鋰電池。芯片集成包括4開關MOSFET、輸入和充電電流感應電路、電池以及升降壓轉換器的環路補償。芯片具有3A的充電電流能力 TSSOP-20 3.6V-21V 集成30V OVP功能、自動申請快充輸入、3A充電電流、1-4節鋰電池升降壓充電芯片
IU5180 IU5180C是一款完全集成的開關模式升降壓充電管理IC，用于1~4節 鋰離子電池和鋰聚合物電池，以及1~5節磷酸鐵鋰電池。工作電壓3.6~22V，BAT端耐壓30V；最大3A充電電流，充電電流外部電阻可調 TSSOP-20 3.6V-20V 集成30V OVP功能, 3A充電電流, 1~4節鋰電池, 升降壓充電芯片
IU5925 IU5925T是—款支持1 - 2節超級電容充電管理IC。IU5925T集成功率MOS, 采用同步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5925T具有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。 DFN-10 3.5V-7V 具有輸入電流自適應及NTC功能，2A同步降壓型1 - 2節超級電容充電管理IC
IU5302 IU5302T是一款5V輸入，支持單節磷酸鐵鋰電池或鋰電池電池的降壓充電管理IC。IU5302T集成功率MOS，用同步開關架構，使其在+用時-需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5302T轉換器有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。 DFN-10 3.5V-7V 具有輸入電流自適應及NTC功能，2A同步降壓型單節多類型錘電池充電管理IC
CS5918 CS5918R是一款5V輸入，支持單節鋰電池或鋰離子聚合物電池的降壓 充電管理IC。 CS5918R集成功率MOS，采用同步開關架構，使其在應 用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。CS5918R轉換器具有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。 SOT23-6 3.5V-7.0V 具有輸入自適應電流限制，2A 同步降壓型鋰電池充電管理IC
