當前位置：首頁->產品展示->電源管理IC->IU5002(鋰電池、2-3節干電池穩定輸出3.3V無電感升降壓芯片） |
|
|
| 產品名稱： |
IU5002(鋰電池、2-3節干電池穩定輸出3.3V無電感升降壓芯片） |
| 封裝形式： |
SOT23-6 |
| 兼容型號： |
|
| 產品功能： |
IU5002S是一個具備低噪聲、恒定開關頻率（650KHz），在2.0V-5.0V供電范圍內恒定3.3V輸出、電容式DC-DC轉換器。 |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
IU5002S是一個具備低噪聲、恒定開關頻率（650KHz），在2.0V-5.0V供電范圍內恒定3.3V輸出、電容式DC-DC轉換器。最大輸出電流可達到300mA.較少的外部器件（僅有一只自舉電容和VIN以及VOUT上的2只旁路電容），使IU5002S很適合應用于電池供電的小型設備。本電路采用全新的電荷泵架構，保證零負載情況下工作在恒定的開關頻率，并同時減少輸入和輸出紋波。該電路具有熱保護功能，能承受從Vout到GND的持續短路。內置的軟啟動電路能防止啟動時產生過大的浪涌電流。較高的開關頻率，可以使用小型的陶瓷電容。采用SOT23-6L封裝。
特性
固定輸出電壓3.3V（±3%）
輸入電壓范圍：2.0V-5.0V
輸出電流：
2.0V@70mA 3.7V@300mA
4.2V@250mA 5.0V@210mA
低噪聲恒定開關頻率
自動軟啟動降低浪涌電流
靜態電流500μA
短路保護
外圍無電感器件
應用
便攜式音響、AIOT設備、麥克風、網絡(luò )設備等

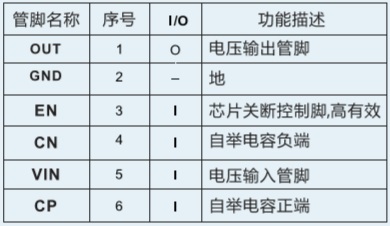

引腳排列及定義

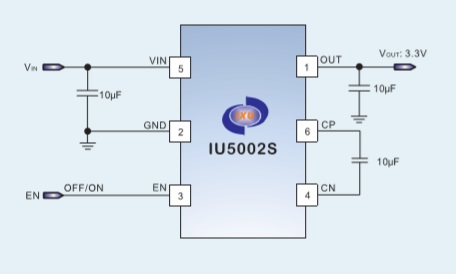

典型應用圖

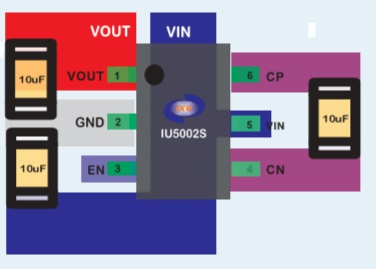

Layout推薦
|
|
| |
|
|
| |
| |
|
