概述

LGS5124是小型48V、0.6A同步降壓DC-DC轉換器，采用SOT23-6封裝，輸出電壓可通過外部電阻分壓器進行調整。LGS5148具有低靜態工作電流，可在極小帶載條件下實現最高效率。

LGS5148具有4.5V-48V的寬輸入電壓范圍，最大限度地減少了對外部浪涌抑制組件的需求，使其成為寬輸入范圍工業領域和多節數電池組應用的理想選擇。

LGS5148具有集成式功率MOSFET，采用具有內部補償的峰值電流檢測模式架構，可提供0.6A的輸出電流能力，并具有出色的負載和輸入瞬態響應。

特性

■ 寬輸入電壓范圍：4.5V至484V

■ 提供可調的輸出電壓選項

■ 工作結溫范圍：- 40℃ - + 125℃

■ 提供固定900KHz的開關頻率

■ 600mA連續輸出電流

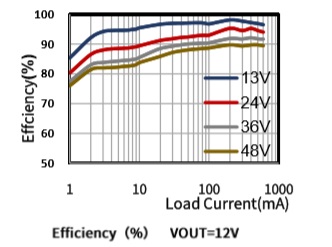

■ 高達97%的系統轉換效率

■ 支持大負載電容啟動

■ 安全、可靠運行特性

——集成軟啟動

——過熱和過流保護

——輸出短路保護

■ 超小型方案尺寸

——小型SOT23-6封裝

——具有內部補償，極大減少了外部組件數量

■ 在整個負載范圍內具有高效率和低功率耗散

應用

系統的前置穩壓（跟蹤和遠程信息處理，網絡(luò )攝像頭）、電池備用電源（電表、數據集中器）、熱電器件電源（TEC、光纖模塊）、通用電壓穩定器和降壓轉換器

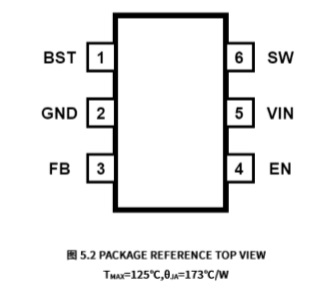

引腳排列

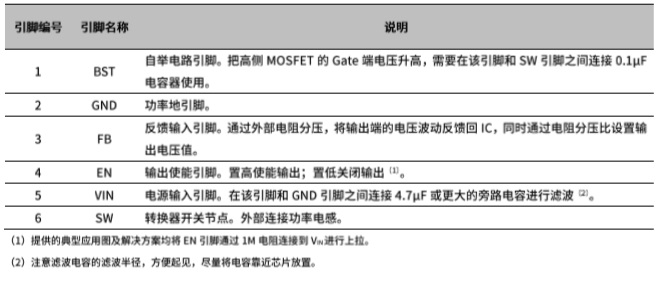

引腳功能描述

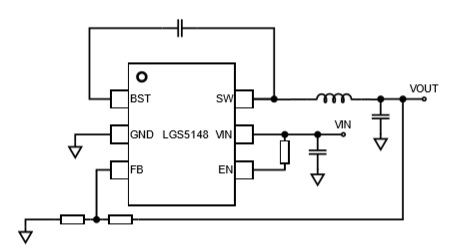

典型應用圖
