概要
IU5530E是一款具有集成型高側MOSFET 的48 V 、3.5A降壓穩壓器。 能夠耐受的高拋負載脈沖50V。一個低紋波脈沖跳躍模式將無負載時的電源電流減小至180μA。當啟用引腳拉至低電平時，關斷電源電流減少至4μA。
欠壓閉鎖在內部設定為4.3V，但可用使能引腳將之提高�？稍趦炔靠刂戚敵鲭妷�?jiǎn)?dòng)斜坡 ，從而控制啟動過程并消除過沖。
寬開關頻率范圍可實現對效率或者外部組件尺寸的優化。頻率折返和熱關斷功能在過載情況下保護內部和外部組件不損壞。
IU5530E提供纖小的ESOP8封裝類型供客戶選擇， 其額定的工作溫度范圍為-40℃至85℃。
描述
4.5V至48V輸電壓范圍
具有內部斜坡補償的電流模式控制
與外部時鐘的同步能力
100KHz至2MHz的可調頻率
內部軟啟動
輕負載條件下使用脈沖跳躍實現的高效率
±2%反饋基準電
4μA關斷電源電流
180μA靜態工作電流
過溫和頻率折返保護
逐周期電流限制和熱關斷
可調欠壓閉鎖(UVLO)

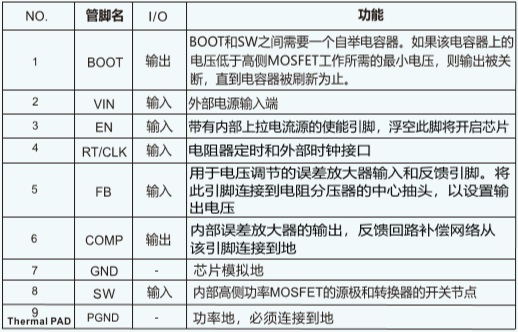

引腳排列及定義

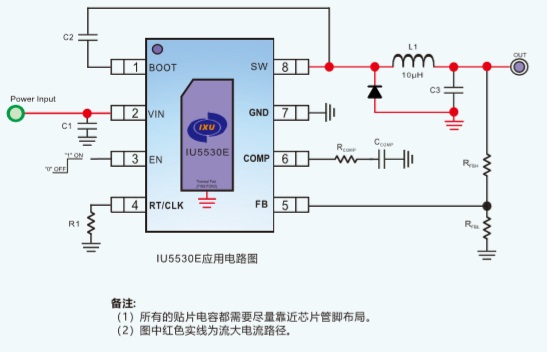

典型應用圖
