當前位置：首頁->產品展示->電源管理IC->NDP1324（100%占空比、7V-30V輸入2.4A同步降壓恒流IC）

產品名稱： NDP1324（100%占空比、7V-30V輸入2.4A同步降壓恒流IC）
封裝形式： SOP-8
兼容型號：
產品功能： NDP1324KC是一款全集成高效率同步降壓DC/DC轉換器。寬輸入工作電壓范圍：7V至30V;2.4A連續輸出電流;效率高達93%;CC/CV模式控制;100%占空比調整率
產品規格書下載：
在線客服：
給我發消息
張代明 3003290139
給我發消息
小鄢 2850985542
給我發消息
李湘寧 2850985550
13713728695
申請樣品：  申請樣品

    詳細介紹

描述

NDP1324KC是一款全集成高效率同步降壓DC/DC轉換器。其內部采用固定開關頻率、平均電流控制模式構架。能夠為負載持續提供高達2.4A的輸出電流。NDP1324KC具有出色的線路和負載調節能力。該芯片支持7V至30V的極寬輸入電壓范圍，輸出電壓可調最低可調到3.6V。

NDP1324KC具有短路保護和過熱保護功能，內部軟啟動電路可避免上電期間的輸入浪涌電流，以提高系統穩定性。

NDP1324KC外圍簡潔，只需要極少外圍器件。加上各種保護功能，可靠性更高。

特征

寬輸入工作電壓范圍：7V至30V

2.4A連續輸出電流

效率高達93%

CC恒流/CV恒壓模式控制

100%占空比調整率

內置可調線路補償

可調輸出電壓

+/-2%輸出電壓精度

集成79mΩ上管開關

集成39mΩ下管開關

130KHz固定開關頻率

輕負載下的突發模式操作

內置環路補償電路

內置軟啟動電路

SOP8封裝

應用

汽車充電器、 可充電便攜式設備、網絡(luò )系統、分布式電力系統等

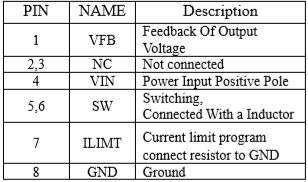

管腳排列及定義

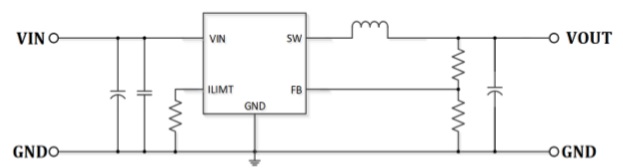

應用原理圖


    您可能對以下產品感興趣
產品型號 功能介紹 封裝形式 工作電壓 備注 兼容型號
NDP13701 NDP13701QB是一款全集成高效率同步降壓DC/DC轉換器，能夠為負載持續提供高達7A的持續輸出電流；支持7.5V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至29V可調。 QFN5*5 7.5V-30V 7A、30V高效同步降壓DC/DC轉換器
