描述
NDP13701QB是一款全集成高效率同步降壓DC/DC轉換器。其內部采用固定開關頻率、平均電流控制模式構架。能夠為負載持續提供高達7A的持續輸出電流。NDP13701QB具有出色的線路和負載調節能力。該芯片支持7.5V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至29V可調。
NDP13701QB具有短路保護和過熱保護功能，內部軟啟動電路可避免上電期間的輸入浪涌電流，以提高系統穩定性。
NDP13701QB外圍簡潔，只需要極少外圍器件。加上各種保護功能，可靠性更高。
特征
寬輸入工作電壓范圍：7.5V至30V
7A連續輸出電流
12V輸入時效率高達95%
CC恒流/CV恒壓模式控制
占空比99%
磚墻電流限制
內置可調線路補償
可調輸出電壓
+/-1.5%的輸出電壓精度
+/-4mV的限流精度
集成10mΩ上管開關
集成10mΩ下管開關
130KHz-260kHz開關頻率可調
輕負載下的突發模式操作
內置環路補償電路
內置軟啟動電路
QFN5*5封裝
應用
可充電便攜式設備、車載充電器、網絡(luò )系統、分布式電力系統等

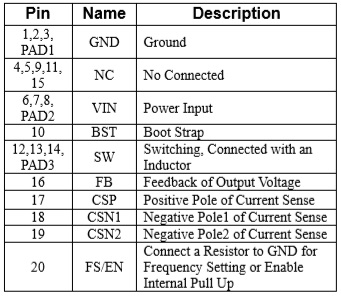

管腳排列及定義

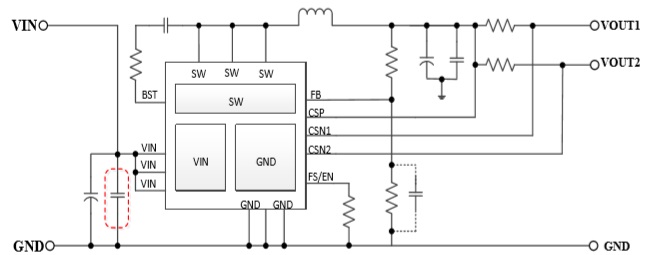

應用原理圖
