概述
HT71778是一款高功率、全集成升壓轉換 器，集成16mΩ功率開關管和18mΩ同步整流管， 為便攜式系統提供高效的小尺寸解決方案。
HT71778具有寬輸入電壓范圍，可為采用單節或兩節鋰電池的應用提供支持。該器件可為音頻功率放大器提供實時跟隨音源信號的電源供電，從而在整個功率段內使整個系統保持在高效率。該方式供電相比直接升壓供電方式， 電池續航時間預計可提升50%以上。
HT71778采用自適應恒定關斷時間峰值電流控制拓撲結構來調節輸出電壓。在中等到重負載條件下，HT71778工作在PWM模式。在輕負載條件下，該器件工作在可提高效率的PFM模式。PWM模式下，HT71778的開關頻率可通過外部電阻調節，支持200kHz至1.0MHz的范圍。
HT71778還支持可編程的軟啟動，以及可調節的開關峰值電流限制。 此外，該器件還提供有22V輸出過壓保護、 逐周期過流保護和熱關斷保護。
特點
・實時音頻信號跟蹤的電源供電
SN 短接地, VIN = 2.7~4.5V, VOUT = 5V~12V
RSN(to GND) = 100k, VIN = 2.7~8.5V, VOUT = 9V~15V
SN 懸空, VIN = 2.7~8.5V, VOUT = 9V~18V
・可編程峰值電流：15A
・高轉換效率： 93% (VIN = 7.4V, VOUT=15.5V, IOUT =1.5A)
・低關斷功耗，關斷電流1uA
・可調節的開關頻率：200k-1.0M
・可編程軟啟動
・輸出過壓 (22V)、逐周期過流、熱關斷等保護
・QFN3.5×4.5-20L 無鉛超薄封裝
應用
・無線音箱・便攜式音箱

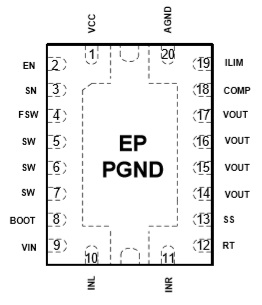

引腳信息

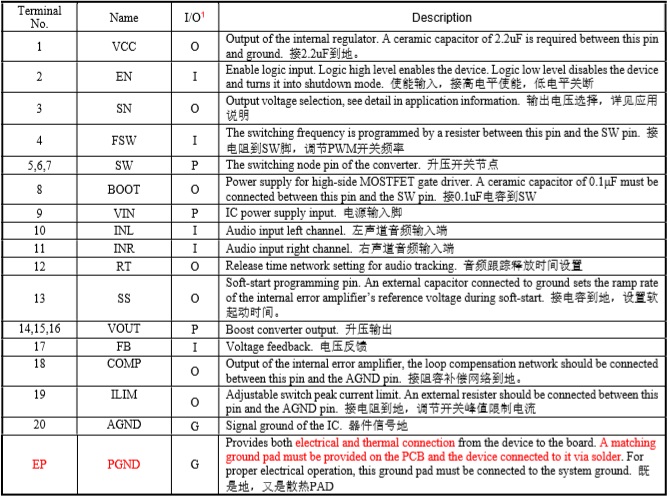

引腳定義

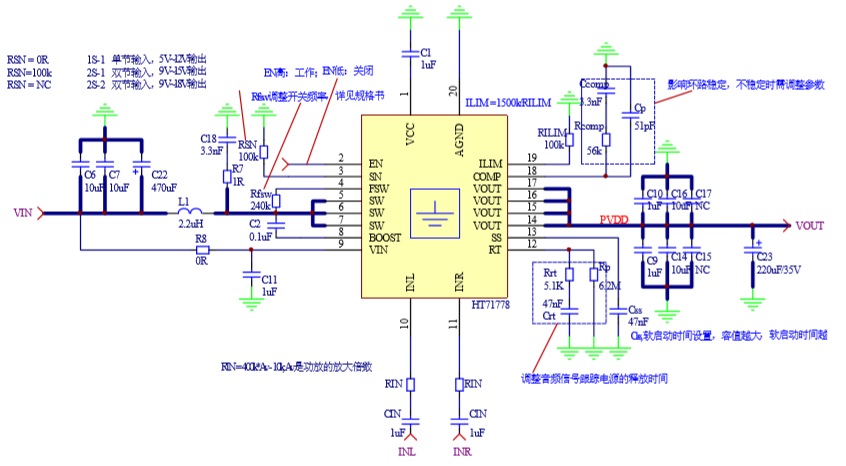

應用原理圖
