概述

ACM5618是一款全集成的高效DC-DC升壓轉換器。內部集成8mΩ的Rdson功率開關管以及12mΩ的Rdson同步整流管，低導通內阻保證了高效率和良好的熱性能表現。ACM5618具有寬的輸入電壓范圍2.7V至17V，輸出電壓范圍為4.5V至17V，這使得它非常適合單節或兩串鋰電池應用場合。

ACM5618采用自適應恒定關斷時間峰值電流控制模式，以調節輸出電壓并確�？焖偎矐B(tài)響應。ACM5618在脈沖寬度下工作中、重載時的調制（PWM）模式，隨著負載電流的減小切換到脈沖頻率調制（PFM）模式以保持高效運行。ACM5618提供準確在寬負載和VIN范圍內進行調節，并保持低輸出紋波。ACM5618提供17.2V輸出過電壓保護，電流跟蹤保護和過熱保護。

ACM5618 采用3.5mm×3.0mm QFN封裝。

特征

寬輸入電壓和輸出電壓范圍

  VIN：2.7V至17V

  VOUT: 4.5V至17V

8 mΩ的Rdson功率開關管以及12 mΩ的Rdson同步整流管

低靜態電流和關斷電流

高驅動能力以及高效率

  15-A最大峰值電流限制

  VIN＝3.6V/VOUT=12V/IOUT=2A,效率91%，

  在VIN＝7.2V/VOUT=16V/IOUT=3-A,效率96%，

輕負載條件下PFM工作模式

可編程軟啟動設置

可編程開關頻率在300kHz/550kHz/800kHz/1MHz可選

完善的保護機制

  可編程限流閾值

  電流跟蹤功能

  17.2V的過壓保護

  過熱保護

應用

藍牙音箱、電子煙、快充移動電源等。

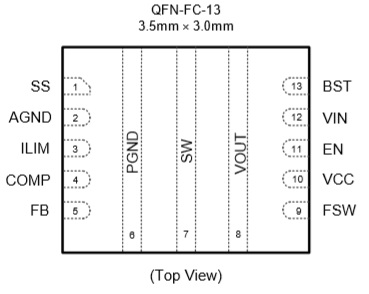

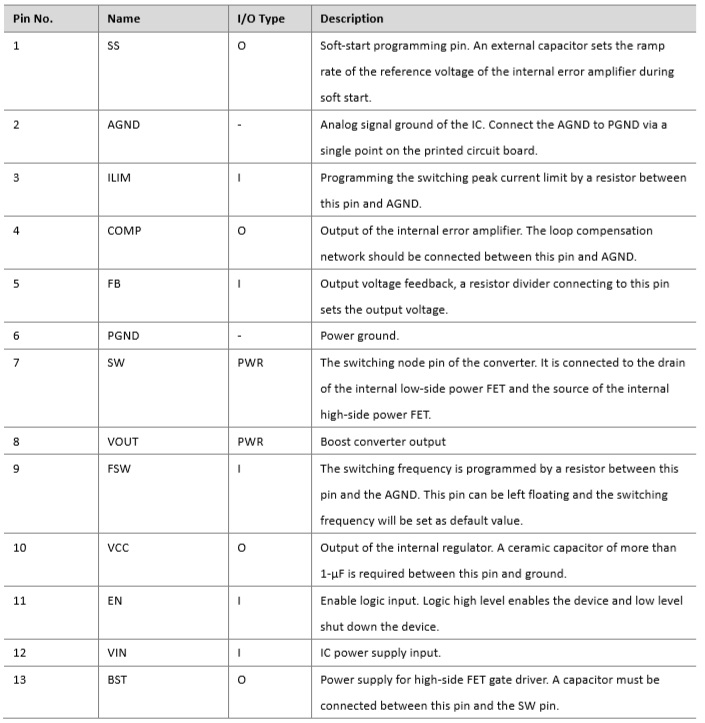

管腳定義

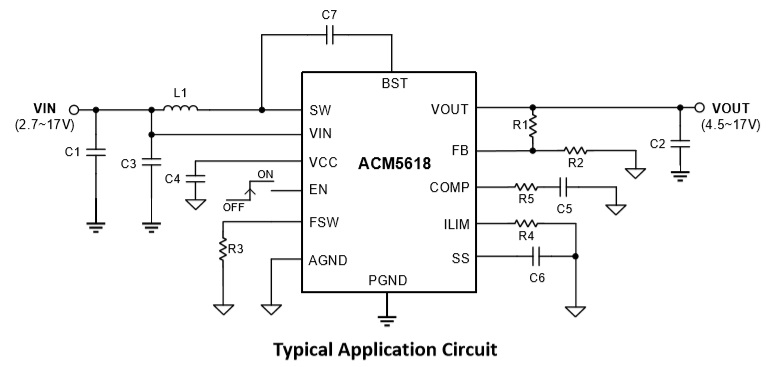

典型應用圖
