概述
ACM3107支持立體聲/單聲道輸出，在立體聲模式下可為4Ω負載提供2X21W的輸出功率，在單聲道模式下可為2Ω負載提供1X42W的輸出功率，是一款高效率的D類音頻功放，工作時效率可高達90%。

為了最大限度地降低功耗，采用了一種新型專利調制方案- 動態PWM調制技術，用來最大限度地降低在整個輸出功率范圍內的電感損耗。

ACM3107工作電壓范圍4.5V-16V，輸出配置可選用立體聲BTL，也可選用單聲道PBTL。

為降低EMI噪聲，ACM3107提供了固定頻率340kHz的展頻功能，在一定條件下可以免輸出濾波電感。

ACM3107還提供全差分輸入，pop音抑制，提供兩種增益(26dB and 36dB)選擇功能。提供可調節的輸出功率限制功能 和輸出直流檢測保護功能用于保護喇叭。 另有短路保護、 過熱保護和過壓/欠壓保護可防止器件在故障情況下受損。 ACM3107集成ClassH，能動態控制外部升壓，使得升壓芯片和功放效率都得到提高，播放時長得到有效延長。

ACM3107采用TSSOP-28及ESOP-16封裝。

特征

單電源供電

- PVDD: 4.5V 到 16V

- 內置 5V 輸出的 LDO 

多種輸出配置

- 2×14.5W, 1% THD+N, 12V, 4Ω, BTL

- 1×29W, 1% THD+N, 12V, 2Ω, PBTL

- 2×21W, 1% THD+N, 14.5V, 4Ω, BTL

- 1×42W, 1% THD+N, 14.5V, 2Ω, PBTL 

優異的音頻性能

- THD+N ≤ 0.02% 測試條件: 1W, 1kHz, PVDD = 12V

- 高階調制使得在全頻段內有著更低的 THD+N 指標

 - A-weighted 加權底噪≤ 63 𝑢𝑉 

高效率 Class-D 性能

- >90% 效率使得大部分情況下不用散熱片

- 超低靜態電流: <28mA, PVDD=12V, 輸出 LC =10uH+0.68uF

- 專利技術全輸出電平降低電感紋波電流

- Class-H 控制提高了輸出功率的效率 

降低 EMI 技術

- 展頻功能

- 180˚ PWM 相移 

增益管理

- 提供 26dB, 36dB 兩個增益檔位

- Mute 靜音功能

- 可調節的輸出功率限制功能 

模擬端性能保護

- 短路保護，自恢復功能可選

- 欠壓保護

- 過壓保護

- 輸出直流檢測保護

- 過熱保護及自恢復

應用

藍牙音箱、WIFI 音箱；聲霸、音頻設備、監視器；家庭音響設備、液晶電視、筆記本等

管腳描述

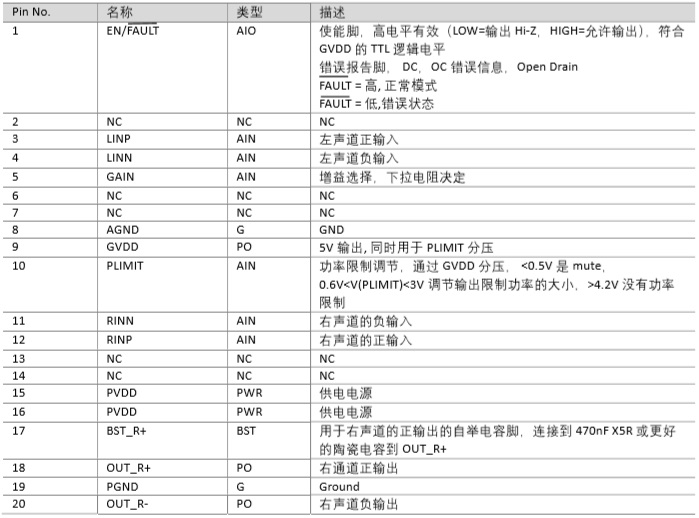

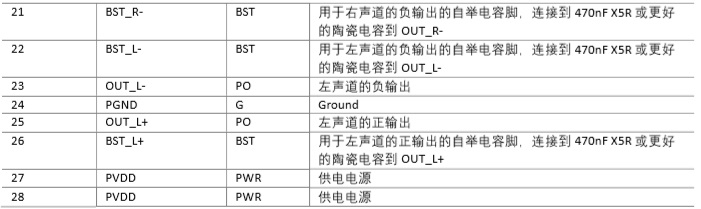

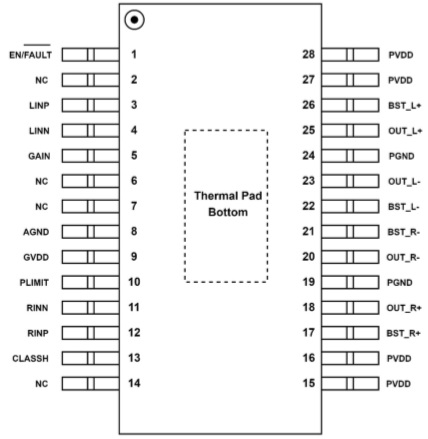

ACM3107 TSSOP-28

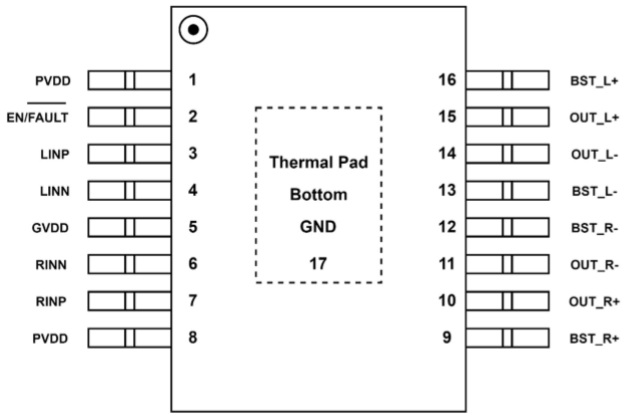

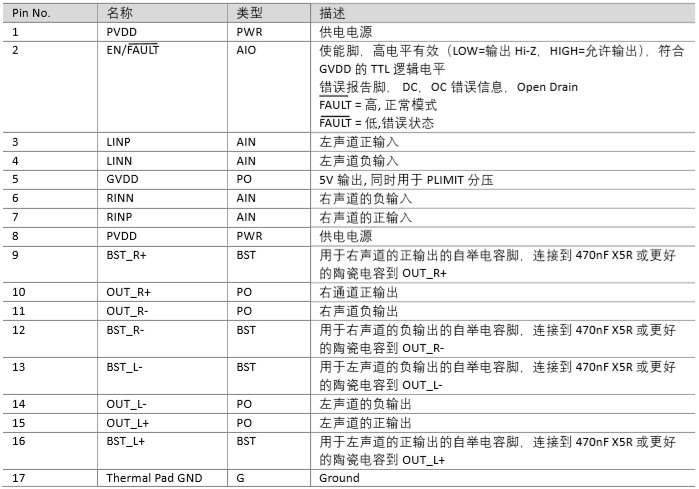

ACM3107  ESOP-16

應用原理圖

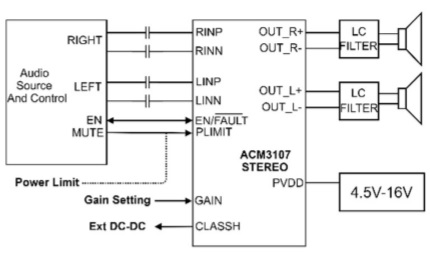

立體聲應用

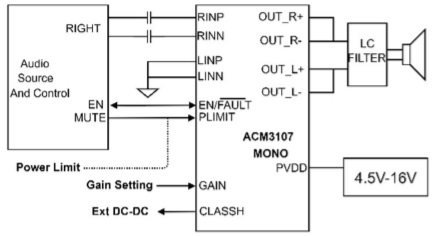

單聲道應用
