概述
CS4410立體聲耳機驅動器是針對那些電路板空間很有限的便攜設備而設計的。CS4410采用直驅模式結構，在單電源供電下能產生以地為參考的輸出，從而省去了大容量隔直電容，節省了成本、電路板空間，并降低了元件高度。
CS4410每個通道可向16Ω負載輸出130mW，THD+N僅為0.006%。217Hz時具有86db的高電源抑制比（PSRR)，允許該器件工作在嘈雜的數字電源，無需額外的線性穩壓器件。精巧的咔嗒聲抑制電路消除了啟動與關斷過程中的可聞噪聲。精巧的咔嗒/噼噗聲抑制電路消除了啟動與關斷時的咔嗒聲和噼噗聲。獨立的左/右低功率關斷控制可以在混合模式、單聲/立體聲應用中盡可能地節省能源。
CS4410工作在1.8V至5.5V單電源下，僅消耗5mA電源電流，具有短路保護與熱過載保護，額定溫度范圍是-40°C至+85°C。CS4410采用14引腳TSSOP封裝，管教功能完全兼容MAX4410。
關鍵特性
- 無需大尺寸輸出隔直電容
- 以地為參考輸出
- 避免了輸出電容造成的低頻響應損失
- 每個通道輸出130mW給16Ω負載
- THD+N僅0.006%
- 高PSRR (217Hz時86dB)
- 集成咔嗒/噼噗抑制電路
- 工作在1.8V至5.5V單電源下
- 低靜態電流（5mA）
- 獨立的左/右聲道低功率關斷控制
- 短路保護與熱過載保護
應用/使用

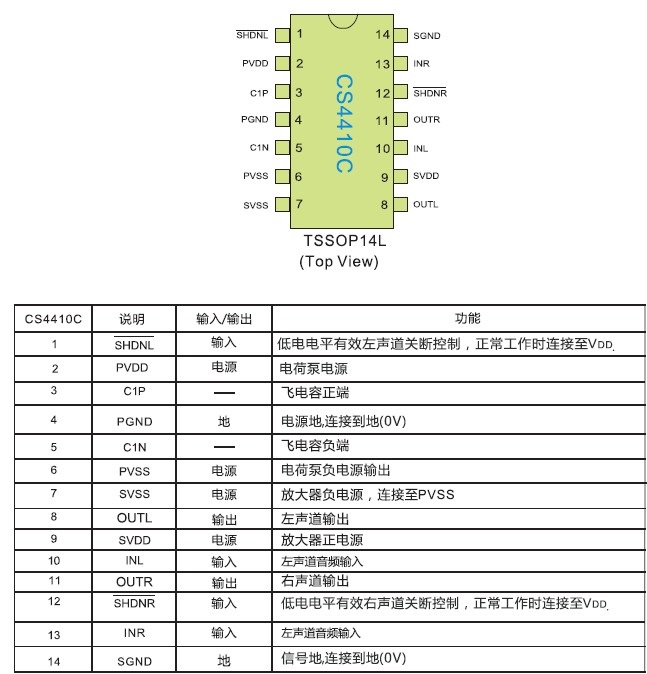

管教排列及定義

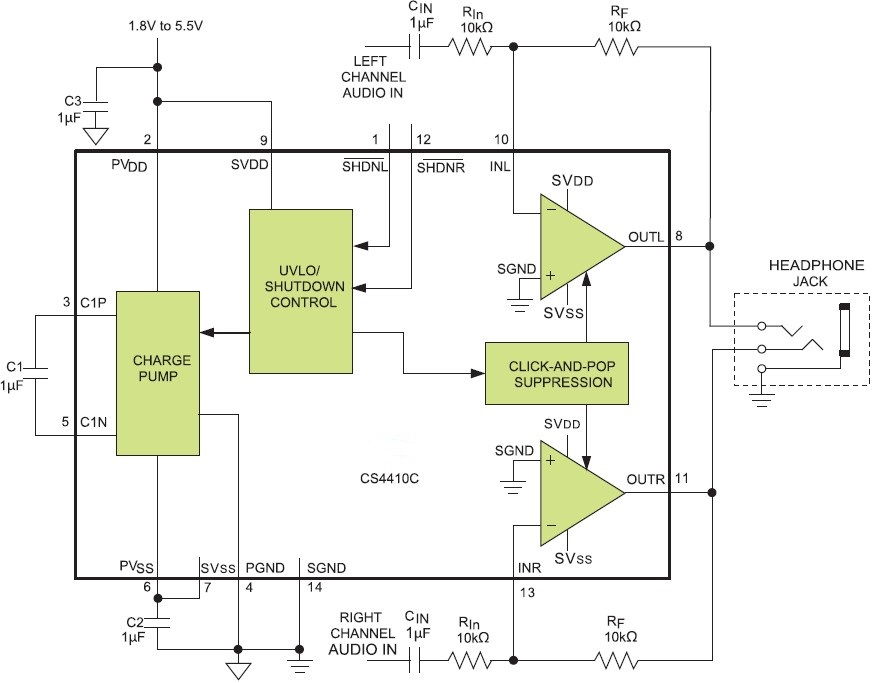

典型應用電路圖
我司現在力推帶關斷功能130mW立體聲G類耳機放大IC CS4410 ,管教功能完全兼容MAX4410 ,產品資料及銷售聯絡(luò )信息請參看： http://www.webuyspringsrealestate.com/products_3695.htm |
| |
|
|
|
|
|
| |
| |
| |
 |
