概述

HT4822是一款無需輸出隔直電容的立體聲耳機 放大器。

HT4822支持差分和單端的模擬信號輸入。

HT4822在3.6V供電下，THD+N = 1%，32ohm 負載時能提供80mW的輸出。其具有低至0.009%的 THD+N。

HT4822能在2.5V-6.0V電源條件下工作，具有過 熱保護和欠壓保護等功能。

HT4822的關斷電流低至0.01μA

特點

・無需大尺寸輸出隔直電容

 以0V電位為參考輸出；

 出色的低頻表現；

・靜態電流：3.3mA (PVDD=3.6V, Output=floating)

・關斷電流：0.01uA

・單端或差分輸入

 內置輸入電阻減少外部元器件數量

 系統噪聲性能優良

・THD+N僅為：0.009% (3.6V, 32ohm, 20mW)

・功率輸出：80mW (PVDD=3.6V, RL=32Ω, THD+N=1%)

・單電源供電：2.5V-6.0V

・保護功能: 過熱/欠壓異常保護功能

・無鉛封裝，QFN3×3-16

應用

・藍牙耳機・智能手機・音響・平板/筆記本電腦・CD/MP3・便攜式游戲機

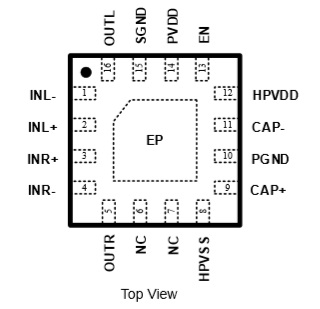

引腳信息

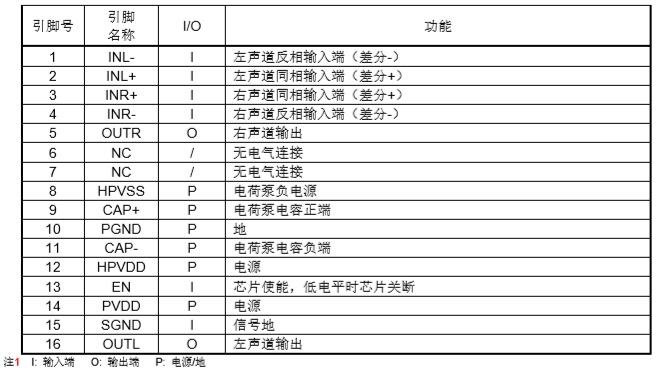

引腳定義

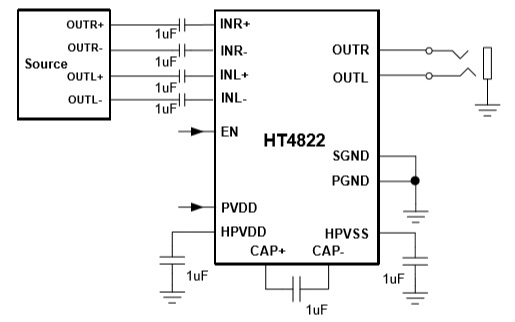

典型應用圖
