LED過溫度保護線路

LED過溫度保護線路

LED的認識，相信大家對其的應用都有所了解了，小編收集和整理了一些LED過溫度保護線路的資料，今天將會(huì )為大家詳細的講解LED過溫度保護線路的知識，希望大家都能好好的瀏覽以下的內容。

在使用高亮度LED做光源時，最困擾使用者的便是其所產生的熱。當此類LED在應用時雖可發出足夠的光，有效減少LED的使用數目，但其所產生的另一個副產品即是熱。在正常的使用條件下，多少LED電流會(huì )對LED產生多高的溫度是可預期的。但當故障發生時，過高的溫度會(huì )使LED的亮度產生衰減甚至對會(huì )損壞LED，因此LED的過溫度保護線路是必要的。

本文提供一LED過溫度保護線路以保護LED因故障產生過熱的情形而損壞LED。本文同時提供一設計流程供使用者參考。

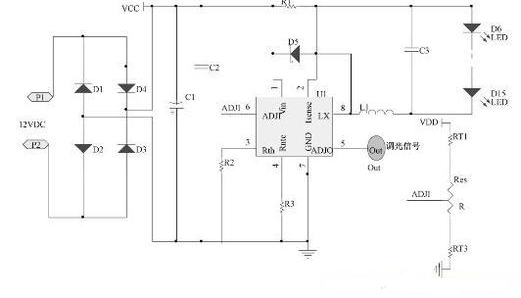

圖1為聚積科技出產的定電流控制IC，MBI1801，搭配LED過溫度保護線路。圖中的負溫度系數熱敏電阻(NTC Thermistor)可接在LED板上以感測LED的溫度。當LED的溫度升高時，熱敏電阻的阻值會(huì )隨之降低，此時V2電壓也會(huì )隨之升高。當V2電壓超過V1的電壓值時，LED的電流會(huì )開始下降直到溫度平衡，反之亦然。

LED過溫度保護的設計流程

LED過溫度保護電路的設計流程如下所示

1. 定義負溫度系數熱敏電阻阻值對溫度的變化曲線

負溫度系數熱敏電阻是本應用線路中最重要的組件，本文即是利用其阻值對溫度的變化曲線來設計的。

因此定義出其阻值對溫度的變化曲線是首要的。

LED過溫度保護線路

2. 決定R2和R3

MBI1801需要一個電阻(Rext)以決定LED的預設電流，將其阻值拆成兩個電阻，R2和R3，便可以得到過溫度保護線路中的V1電壓值。

3. 決定R4

當V1電壓決定了以后即代表該保護線路的啟動電壓也隨之決定了。設定V2電壓等于V1，并找出熱敏電阻在過溫度保護點的阻值后，R4的阻值便可由下式得到

R4 = RNTC,tp/ [(VDD / V2) –1]..................................................(1)

其中RNTC,tp為熱敏電阻在過溫度保護點的阻值。為了簡化計算，在本式中筆者省略了二極管D2的順向電壓。

4. 選擇二極管D2

二極管D2的目的在于確保當V2電壓小于V1時，V1電壓值不會(huì )被V2所影響。但如果D2的順向電壓太高的話又會(huì )產生額外的誤差，因此筆者建議使用低順向壓降的蕭特基二極管。

5. 降低的LED電流

當V2電壓高于V1時，V1電壓會(huì )被拉高并降低LED的電流直到溫度平衡。此時的LED電流可由下式計算得到

V1 = V2 –F,D2.................................................................(2)

ILED= [(VR-EXT– V1) / R2] x 945.................................................(3)

其中VF,D2為D2的順向電壓，ILED為L(cháng)ED電流，VR-EXT為MBI1801 R-EXT pin的電壓。

總之，本文“LED過溫度保護線路的設計”主要講解了LED過溫度保護的設計流程內容，通過本文的講解，相信大家對LED過溫度保護線路的認識會(huì )越來越深入，希望本文能對大家的工作有一定的指導作用。
