HT97230介紹
伴隨著智能手機、藍牙耳機、無線麥等越來越多的便攜式音頻設備的出現，其電路板設計空間越來越不足；將音頻信號傳輸到耳機，一直以來都使用龐大的DC阻隔電容，不僅對電路板空間提出了較大的挑戰，對音質的低頻部分表現也存在損傷。
而隨著人們對音質需求的普遍提高，高保真的藍牙頭戴耳機、專業級耳機設備的需求越來越大，并逐漸向普通消費者延伸。
深圳市永阜康科技有限公司力推的HT97230，是一款不需要輸出DC阻隔電容的立體聲耳機驅動芯片，具有極其精簡的BOM表，并提供纖薄的QFN24無鉛無鹵封裝，非常適用于微型便攜式音頻設備中。其非凡的失真、信噪比和完全消失的click-pop聲，以及卓越的低頻保真度，可完美適應人們逐漸提高的音質需求。
傳統高保真模擬耳機放大器通�；ㄙM高昂的成本來維持低失真、高保真的效果，卻仍然需要輸入音源前級的多重音效處理，達到更完美的音質。HT97230在耳機放大器端即引入了音效調整，以滿足客戶的不同音質需求。
HT97230具有的3D環繞模式，能夠在立體聲耳機上創(chuàng )造3D環繞聲的感覺，給耳機聲音增加沖擊力和環繞聲的感覺，感受游戲廳和電影院似的環繞聲音響效果。
HT97230具有的低音增強模式，可依據耳機頻響特性，對某個頻段的低音進行不同程度的提升增強，達到低音增強的效果，對中低音鼓聲、中低音人聲有明顯的增強效果。
HT97230作為耳機驅動芯片，其5V供電時，器件為1kΩ負載提供3VRMS輸出驅動；3.3V供電時，為600Ω負載提供2VRMS輸出驅動。5V供電時，器件為32Ω耳機負載提供125mW驅動。IC在整個音頻頻帶內提供優異的THD+N。
HT97230內部電荷泵對輸入電源反相，產生負電源。放大器的輸出級由輸入正電源和電荷泵輸出負電源供電，雙極性供電使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。
HT97230優勢和特點
・3D環繞可調
・低音增強可調
・耳機輸出無需隔直電容，節省空間和成本，并保證完整低音；
・卓越的低頻保真度；
・業界首次消除開關SD的click-pop聲；
・非凡的失真水平，THD+N最低至0.001%；
・出眾的噪聲信噪比，VN: 7uV, SNR：112dB；
・支持全差分輸入和單端輸入；
・輸出能力：125mW (fIN = 1kHz, VDD=5V, RL=32Ω, THD+N=1%);
3Vrms (fIN = 1kHz, VDD=5V, RL=1kΩ, THD+N<0.1%);
2Vrms (fIN = 1kHz, VDD=5V, RL=600Ω, THD+N<0.1%);
・極度精簡外圍，無鉛無鹵QFN24L-PP封裝；
・電源供電：2.5 - 5.5V。
HT97230應用
藍牙耳機。
藍光、DVD播放器。
專業級音頻設備。
機頂盒。
HT97230應用設計要點
A.模式控制
通過pin17 CTL的控制，可使HT97230進入不同的工作模式。該引腳支持兩種控制方式：
（1）電壓控制方式
在CTL引腳輸入一定的電壓，可使HT97230進入不同的工作模式，具體如下表：
Table.1CTL mode control with voltage
|
CTL voltage
|
Working mode
|
|
0.8*PVDD~PVDD
|
CTL control with pulse
|
|
0.6*PVDD~0.8PVDD
|
BASS + 3D
|
|
0.4*PVDD~0.6*PVDD
|
3D
|
|
0.2*PVDD~0.4*PVDD
|
BASS
|
|
0~0.2*PVDD
|
Normal
|
（2）一線脈沖模式
但CTRL拉高至PVDD（如上表1），在CTRL引腳輸入不同脈沖數，即可進入不同的工作模式，如下表：
Table.2CTL mode control with pulse
|
Amount of pulses
|
Working mode
|
|
3
|
BASS + 3D
|
|
2
|
3D
|
|
1
|
BASS
|
|
0,4
|
Normal
|
B.Normal Mode
增益設置：
AV0 = RF/RIN, (RF = RF3//(RF1+RF2))
C.Bass Mode
低音增強+3dB頻率點
D.3D Mode
3D環繞音效功能啟動+3dB頻率點
E.輸入濾波器
輸入電容CIN與輸入電阻RIN組成高通濾波器，其截止頻率影響低頻信號的輸入。截止頻率：
f-3dB = 1/(2πRINCIN)
F.輸入電容CIN,輸入電阻RIN,反饋電阻RF
輸入電容CIN,輸入電阻RIN,反饋電阻RF應盡可能使用高精度器件，以使芯片發揮更優秀的失真、信噪比等性能。
HT97230應用圖

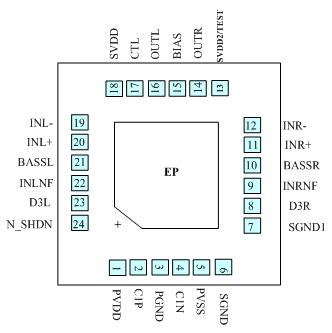

Fig.1Top View of HT97230

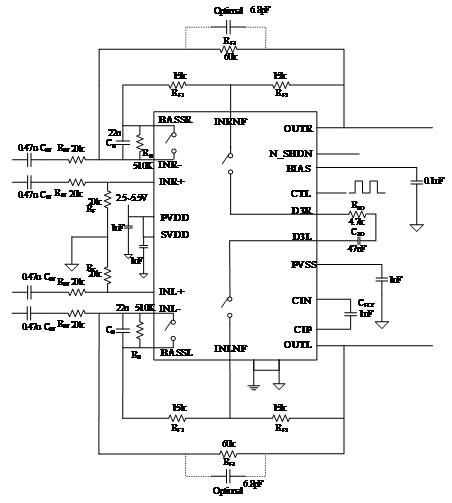

Fig.2Typical Application of HT97230

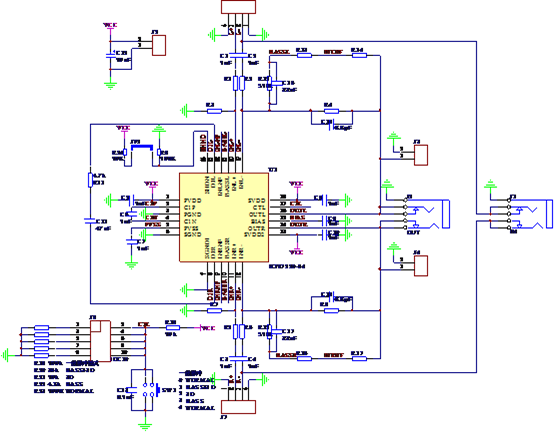

Fig.3Schematic Diagram of HT97230 Demo Board

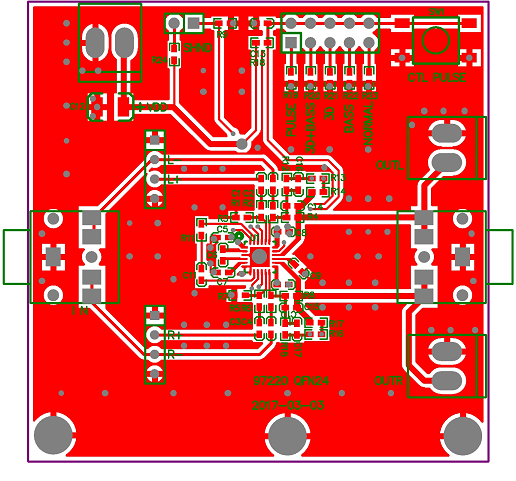

Fig.4Top View of HT97230 Demo Board PCB Layout

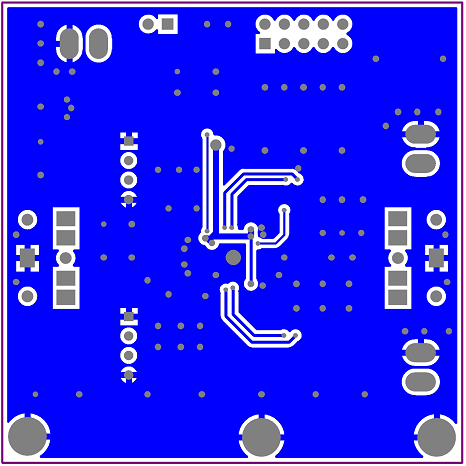

Fig.5Bottom View of HT97230 Demo Board PCB Layout
詳細的產品信息請參看:
